제품 상세 정보:
|
| 편광: | 양방향 | 응답 시간: | 1마이크로초 |
|---|---|---|---|
| 전압: | 전원 공급 장치 ± 24V | 측정을 위해: | AC/DC |
| 빈도: | DC~100kHz | 작동 온도: | -10 ℃ ~ 70 ℃ |
| 강조하다: | ±0.6% 보드 마운트 전류 센서,±24V 보드 장착 전류 센서,LF505-S SP13 전류 센서 |
||

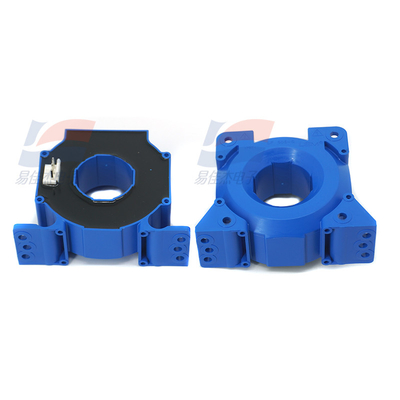

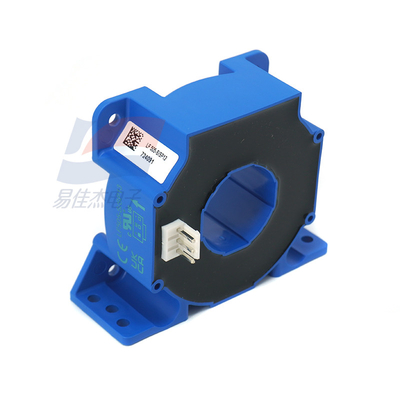

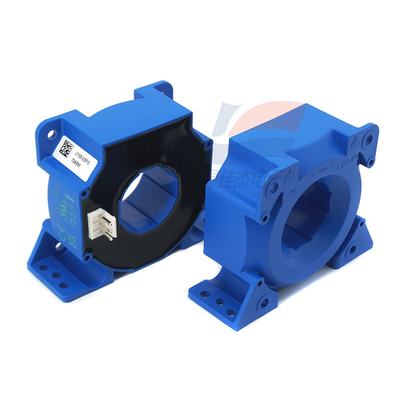

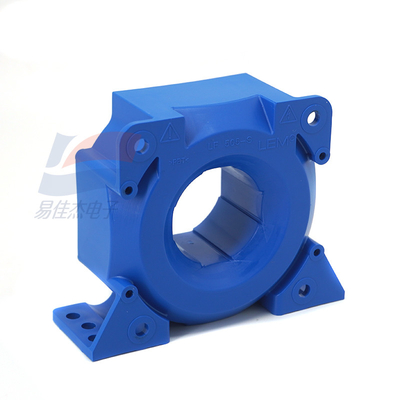

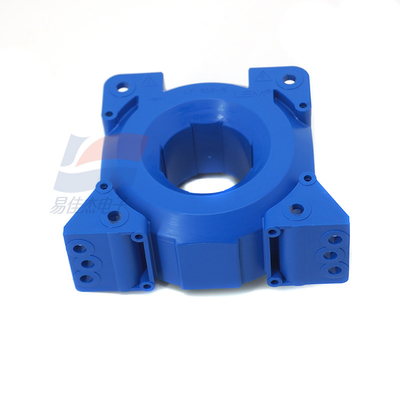

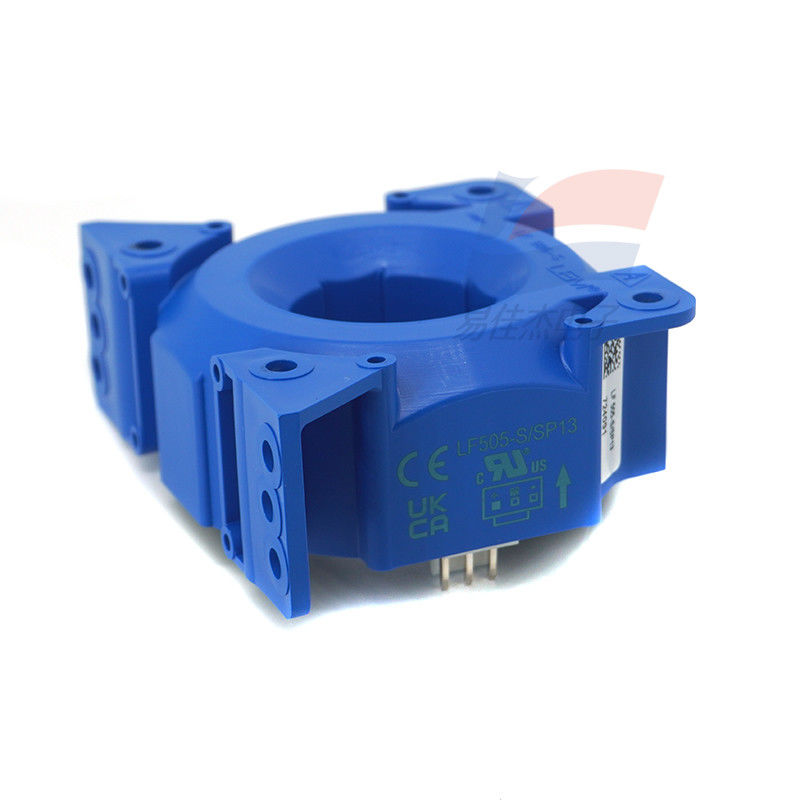

LF505-S SP13 홀 효과 폐쇄 루프 전류 센서 AC 및 DC
LF505-S SP13는 클로즈 루프 홀 효과 전류 센서이다. 일부 공급업체는 ABB와 관련이 있다고 표시하지만 핵심 기술은 LEM 전자제품의 LF505-S 시리즈에서 유래한다.SP13는 종종 특정 애플리케이션에 적응하기 위해 사용되는 사양 후승자입니다., 일반적으로 산업 드라이브 및 전원 공급 장비와 같은 고 전류 감지 시나리오에서 발견됩니다.
스펙트럼
| 가등 전류 (RMS) | 500A |
| 1차 측정 범위 | 0 - ± 800A |
| 2차 등급 전류 (RMS) | 100mA |
| 회전 비율 | 1:5000 |
| 공급 전압 범위 | ±15 - ±24V (허용 변동 ±5%) |
| 전력 소비 (± 18V 공급) | 24mA + 2차 전류 |
| 측정 정확도 (25°C, 명소 전류) | ±0.6% |
| 선형성 오류: | <0.1% |
| 0점 전류 (25°C, 원전 전류가 없습니다) | 전형적 값: ±0.4mA |
| 과부하 자기 굴절 전류 (상급 전류의 3배 이상의 과부하 후) | ±0.2mA |
| 2차 코일 저항 (70°C) | 70Ω |
