제품 상세 정보:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | 어떠한 핀 위의 전압: | -0.3 -VSUPPLY + 0.3 v |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | 저장 온도: | -40 [-40] -85 [185] ° C [° F] |
| 강조하다: | ABPDANN010BGAA5 압력 센서,보드 설치 압력 센서,10bar 기본 압력 센서 |
||
제품 설명:

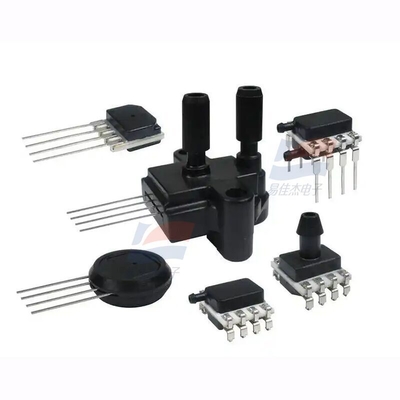

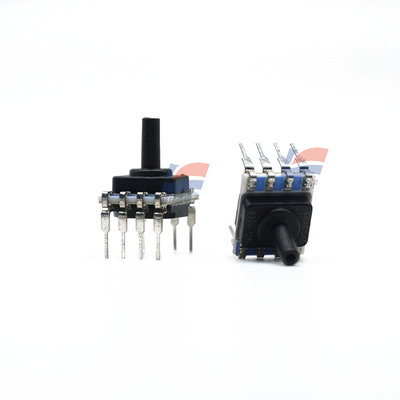

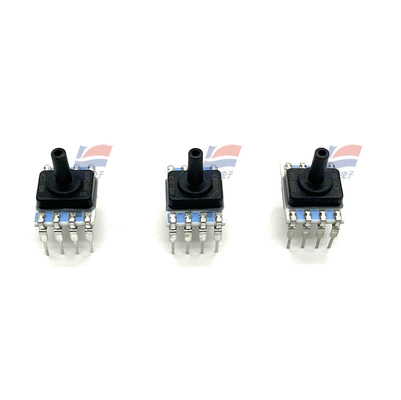

ABPDANN010BGAA5 다중 시나리오 응용 기본 타입 보드 설치 압력 센서 10bar
특징:
• 지표 및 미분 측정
압력
• 전체 오류 범위 (그림 1 참조): ±1.5% FSS
• 액체 매체 옵션: 습기 /
이중 포트 장치의 습기 작동
• 산업 선도적인 장기 안정성:
±0.25 % FSS
• 업계 최고 정확도: ±0.25 % FSS
BFSL
• 넓은 압력 범위: 60 mbar ~ 10 bar
6kPa에서 1MPa까지 1psi에서 150psi까지
• 8mm x 7mm 만큼 작다
• 높은 폭발 압력 (표 7 참조)
• 0°C의 온도 범위에서 캘리브레이션
50°C [32°F ~ 122°F]
• 단 하나의 전원 공급 장치에서 작동합니다.
3.3 Vdc 또는 5.0 Vdc
• 출력: 리아티오메트릭 아날로그 또는 I2C- 또는
SPI 호환 12비트 디지털
• 전력 소비: 2 uA
잠자리 모드 옵션을 사용
• IPC/JEDEC J-STD-020D를 충족합니다.1
수분 민감도 레벨 1
요구사항
• REACH 및 RoHS 준수
옵션: 내부 진단 기능
액체 매체, 잠자리 모드, 온도
출력
그림 1. 전체 오류 대역 표 1. 절대적 최대 등급1 특징 미니. 최대. 단위 공급 전압 (V 공급) -0.3 6.0 Vdc 모든 핀에 전압 -0.3 Vs 공급 + 0.3V 디지털 인터페이스 클럭 주파수: I2 C SPI 100 50 400 800 kHz ESD 감수성 (인체 모델) 2 ∙ kV 저장 온도 -40 [-40] 85 [185] °C [°F] 용접 시간 및 온도:납 용접기 온도 (DIP) 피크 리플로우 온도 (Leadless SMT), SMT) 최대 4 s. 250°C [482°F] 최대 15 s. 250°C [482°F]환경 사양 특성 매개 변수 습도: 모든 외부 표면 액체 매체의 내부 표면 옵션 (T, V, F, G) 건조 가스 내부 표면 옵션 (N, D) 0 %RH ~ 95%RH, 응축하지 않는 0 %RH ~ 100%RH, 응축 0 %RH ~ 95%RH,비 응축 진동 15g, 10 Hz에서 2 kHz 충격 100 g, 6 ms 지속 기간 수명1 1 백만 압력 주기가 최소 Solder reflow J-STD-020-D1 습도 민감도 레벨 1 (온도에서 보관할 때 유효기간이 제한되지 않습니다)
S사양:
| 반응 시간 | 1 ~ 0. 46 ms |
| 전체 오류 대역7 | ±1.5-±1.5 % FSS8 |
| 정확성 | ±0.25 % FSS BFSL |
| 출력 해상도 | 12비트 |
