제품 상세 정보:
|
| 포트의 크기: | 5.08 밀리미터 | 하우징 소재: | 실리콘 |
|---|---|---|---|
| 최대 작업 온도: | + 85 C | 최소 동작 온도: | -25 c |
| 강조하다: | AWM3000 매스 에어 프로우 센서,매스 에어 프로우 센서 AMW3303V,N2 가스 흐름 센서 |
||

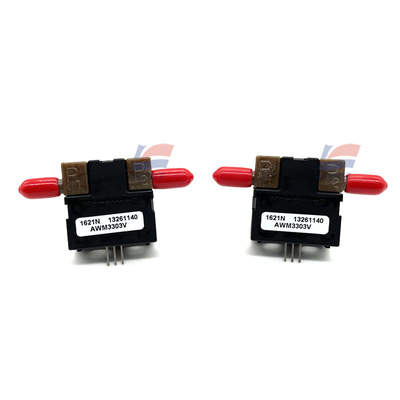

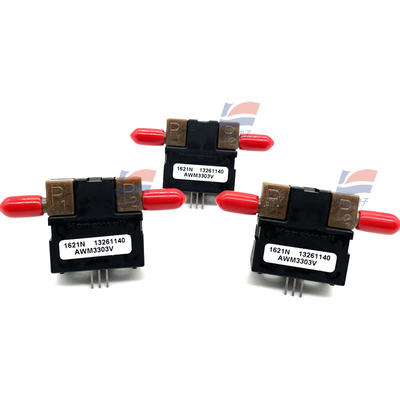

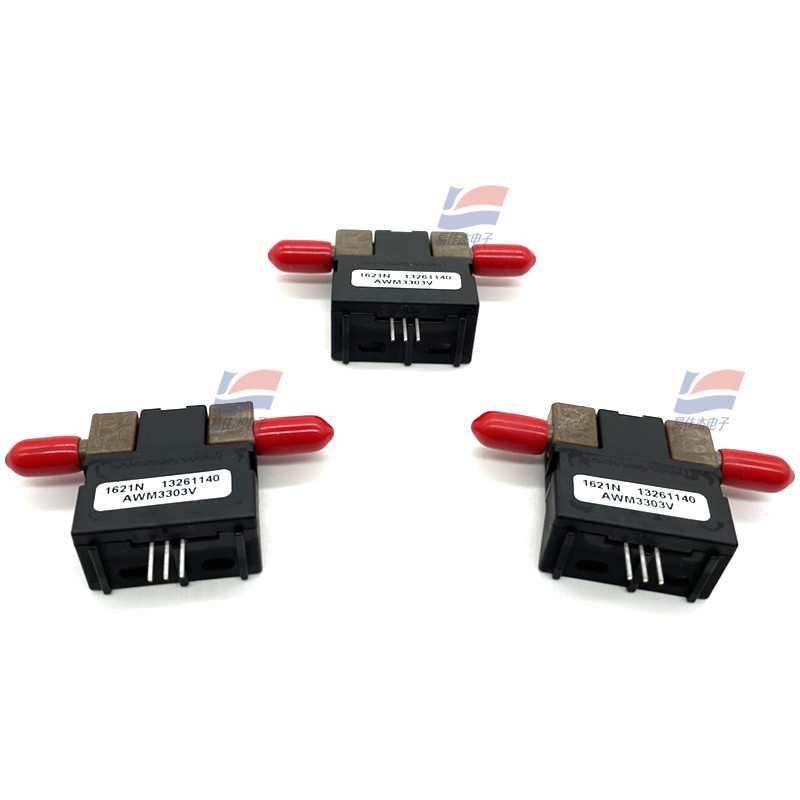

AMW3303V 가스 질량 공기 흐름 센서 3 핀 히터 제어 회로
특징
* 더 나은 센서 교환성을 위해 레이저로 정렬 * 1.0 SLPM까지의 흐름 감지
AWM2000 시리즈와 마찬가지로 이중 Wheatstone 브릿지는 공기 흐름 측정을 제어합니다. AWM3000 시리즈는 증폭됩니다. 따라서이득을 증가시키고 센서 출력으로 전압 오프셋을 도입하는 데 사용할 수 있습니다.그림 3의 스케마에 센서에 있는 증폭 회로를 나타냅니다. 또한,히터 제어 회로 (그림 1) 및 감지 브릿지 공급 회로 (그림 2) 가 패키지에 탑재되어 있습니다.
데이터 시트:
| 제품 분류 | 흐름 센서 |
| 종류 | 질량 공기 흐름 센서 |
| 용도 | 건조 가스 |
| 범위 | +/- 1 L/min |
| 정확성 | 1% |
| 작동 전원 공급 전압 | 8V ~ 15V |
참고:
1시그널 조건 회로의 초기 온도 시간은 최대 1분입니다.
2출력 전압은 공급 전압에 비례합니다.
3이차 압력을 감지할 때 온도 변화가 온도에 비해 가스 밀도의 변화와 관련이 있습니다.
4. VOUT에서 GND에 연결 된 출력 부하 (전류 침몰).
5손상을 방지하기 위한 최대 허용되는 흐름 변화 속도: 5.0 SLPM/1.0 sec.
*차압 센서에는 5 미크론 필터가 사용되어야 합니다.
