제품 상세 정보:
|
| 최고 가압력 (P1 - P2): | 피맥스 400 kPa | 저장 온도: | 트스트그 -40' +125에 " Ｃ |
|---|---|---|---|
| 작동 온도: | TA -40' +125에 " Ｃ | 압력 범위: | 펑 15 - 115 kPa |
| 공급 전압(1): | VS 4.85 5.1 5.35 프디시 | ||
| 강조하다: | 자동차 만포드 절대 압력 센서 |
||
제품 설명 :

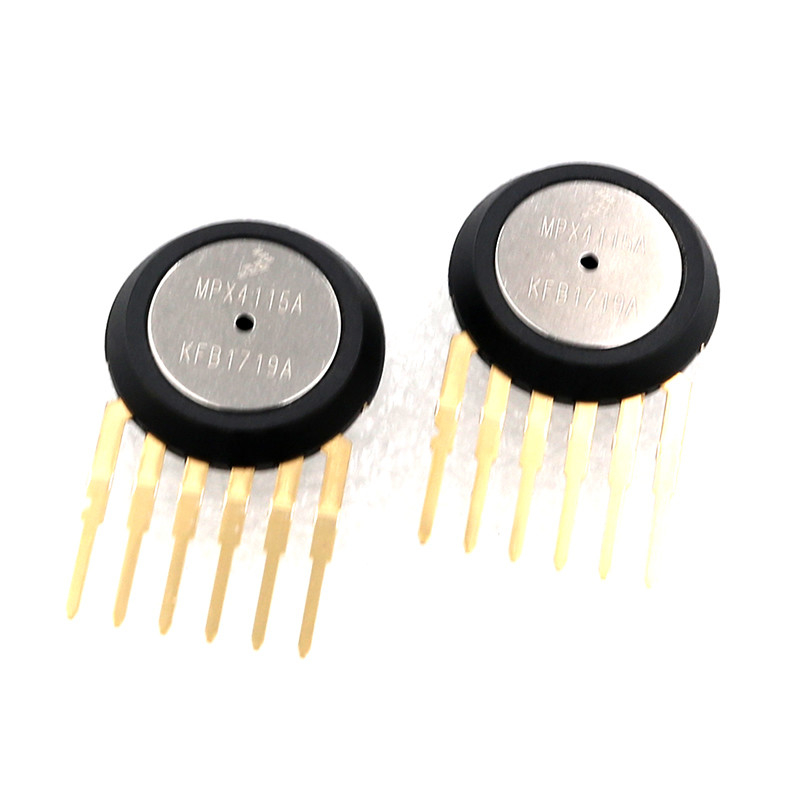

MPX4115A 0-105kpa 자동차 map 센서
특징 :
모토로라의 MPX4115A/MPXA4115A 연속 센서는 온칩, 바이폴러 OP 앰프를 통합합니다
높은 출력 신호와 고온을 제공하기 위한 회로와 얇은 필름 저항회로
배상. 온 칩 집적의 소형 인수와 높은 신뢰도는 더를 만듭니다
모토로라 압력 센서 시스템 설계자를 위한 논리적이고 경제적 선택.
MPX4115A/MPXA4115A 시리즈 피에조저항 변환기는 최첨단입니다,
일체형, 신호는 실리콘이 센서를 압박하는 것을 조건으로 했습니다. 이 센서는 진보적이어서 결합합니다
미세 기계 가공 기술과 얇은 필름 금속화와 그렇게 하기 위해 가공처리하는 양극성 반도체
인가된 압력에 비례한 정확한 높은 수준 아날로그 출력 신호를 제공하세요.
형태 1은 압력에 통합된 내부 회로의 회로 구성도를 보여줍니다
센서 칩.
0' 내지 85' Ｃ 동안 1.5% 최대 오차
이상적으로 마이크로프로세서 또는 마이크로컨트롤러에 적합합니다-
베이스 시스템
온도는 -40으로부터' +125' Ｃ에 상쇄되었습니다
오래가는 에폭시 전체 요소 또는 열가소성 물질
(펄스/초) 표면 실장 패키지
애플리케이션 사례
항공 고도계
산업 제어
엔진 제어
기상 관측소와 기상 보고 장치
상술 :
| 공급전류 | Io - 7.0 10 마드크 |
|
최저 압력 벌충(2) (0 내지 85' Ｃ) VS = 5.1 볼트에 |
프애프 0.135 0.204 0.273 프디시 |
|
전체 눈금 출력(3) (0 내지 85' Ｃ) VS = 5.1 볼트에 |
VFSO 4.725 4.794 4.863 프디시 |
|
전체 눈금 전폭(4) (0 내지 85' Ｃ) VS = 5.1 볼트에 |
VFSS 4.521 4.590 4.659 프디시 |
| 정확도(5) (0 내지 85' Ｃ) | ±1.5 %VFSS |
