제품 상세 정보:
|
| 현재 등급: | 1.275 kA | 센서 유형: | 폐쇄 루프 |
|---|---|---|---|
| 일하는 전원 전압: | 18V | 응답 시간: | 1 우리 |
| 정확성: | 00.5% | ||
| 강조하다: | CSNK500M 폐쇄 고리 전류 센서,전자적 폐쇄 고리 전류 센서,CSNK500M 폐쇄 고리 전류 트랜듀서 |
||

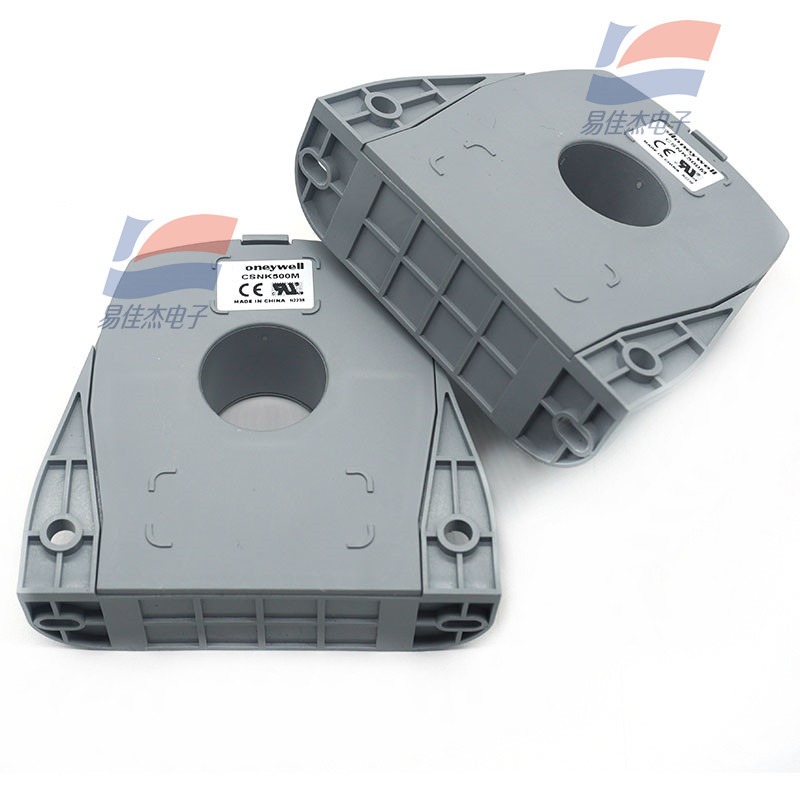

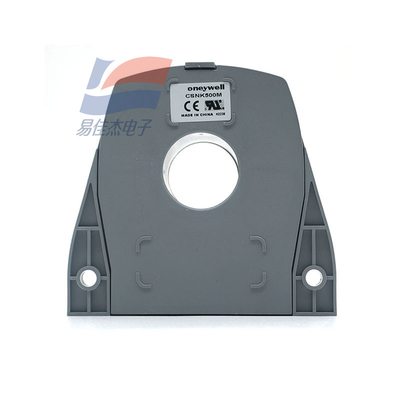

CSNK500M 보드 마운트 전류 센서 닫힌 루프 전자 측정 감지기
특징:
CSNK500M 폐쇄 루프 전류 센서는 자기 보상 원리에 기반합니다. 1차 및 2차 회로 사이의 전기 가장자리는 DC, AC 및 펄스 전류를 측정 할 수 있습니다.
1전기 매개 변수
가등류: 500A.t rms (가등류)
측정 범위: 0~±1200A.t (동전)
: 0~±127**.t ((AC 피크 전류)
측정 저항 (70°C): Rm min Rm max
±15V,±500A.t 최대: 0ohm 75ohm
±1000A.t 최대: 0ohm 10ohm
±18V,±500A.t 최대: 0ohm 100ohm
at±127**.t 최대: 0ohm 5ohm
아날로그 출력 전류 (500A): 100mA
회전 비율: 1/5000
** * (25°C): ±0.50%보다 낫다
공급 전압: ±15~18VDC ((±5%)
1차 원광: 6KVrms/50KHz/ 1min
2성 역학적 매개 변수
제로 오프셋 전류 (25°C): ±0.20mA 이상
불균형 전류 온도 변동 (0~70°C): ±0.30mA 이상
선형성: ±0.10% 이상
반응시간: 1μs 이상
대역폭: DC~100KHz
dl/dT는 100A/μs보다 낫다.
3기술 지표
작동 온도 범위: -40~85°C
저장 온도 범위: -40~90°C
전력 소비 전류: 20mA 더하기 출력 전류
2차 내부 저항 (+70°C): 50Ω
센서 하우징: 가장자리가 있는 플라스틱 하우징
설치 형태: 4핀 커넥터
사양:
| 측정 범위 | 0~±1200A.t (동전) |
| 저항을 측정한다 (70°C) | Rm 미니 Rm 최대 |
| ±15V, 최대 ±500A.t | 0오hm 75오hm |
| ±1000A.t 최대 | 0 오hm 10 오hm |
