CSNK500M 폐쇄 고리 전류 센서 전자적 측정은 탐색합니다

CSNK500M 폐쇄 고리 전류 센서 전자적 측정은 탐색합니다

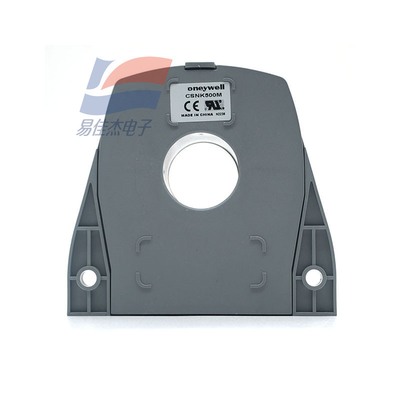

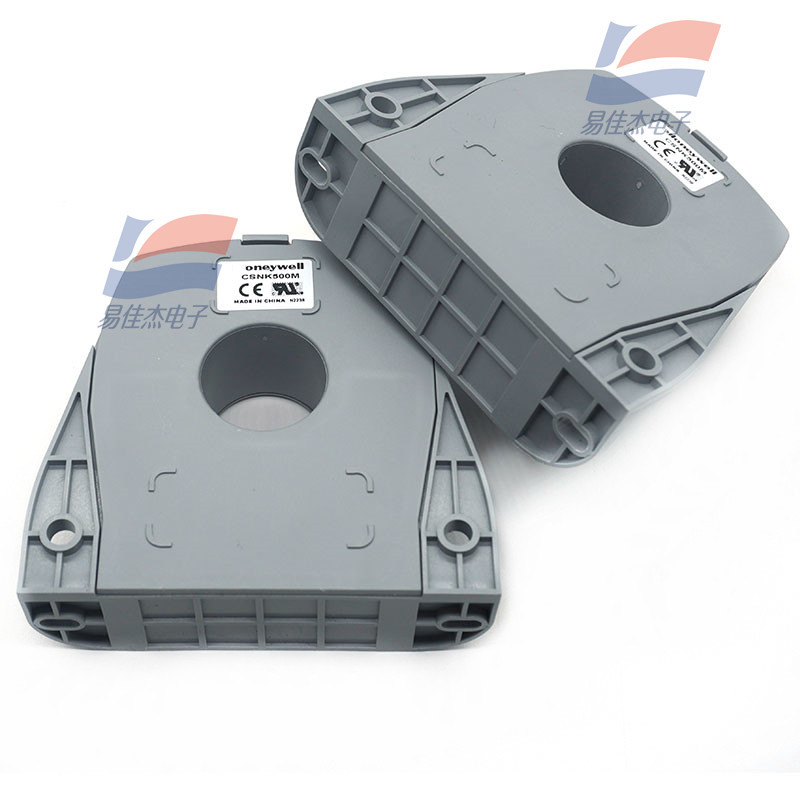

CSNK500M 전자 계측기는 ±1200A 폐-루프 전류 센서를 발견합니다

특징 :

자기를 띤 보상 원리를 기반으로 하는 CSNK500M 폐-루프 전류 센서. 중요하고 이차회로 사이의 전기적 모서리는 DC, AC과 펄스 전류를 측정할 수 있습니다.

1. 전기적 매개 변수

정격 전류 : (평가된) 500A.t rms

측정 범위 : 0~±1200A.t (직류)

: 0~±127**.Ｔ (AC 피이크 전류)

(70' Ｃ에) 측정 저항 : 르텀 분 르텀 최대

With±15V,at±500A.t 맥스 : 0 오옴 75 오옴

at±1000A.t 맥스 : 0 오옴 10 오옴

With±18V,at±500A.t 맥스 : 0 오옴 100 오옴

at±127**.Ｔ 맥스 : 0 오옴 5 오옴

(500A에) 아날로그 출력 전류 : 100mA

전환의 비율 : 1/5000

** * (25' Ｃ) : ±0.50%ln보다 더 좋습니다

공급 전압 : ±15~18VDC(±5%)

중요한 2차 가장자리 : 6KVrms/50KHz/ 1 분

2. 성 동적 매개 변수

원저 오프셋 경향 (25' Ｃ) : ±0.20mA보다 더 좋습니다

비대칭 해류 온도 드리프트 (0~70' Ｃ) : ±0.30mA보다 더 좋습니다

선형성 : ±0.10%보다 더 좋습니다

응답 시간 : 1μs보다 더 좋습니다

대역폭 : DC~100 킬로 헤르츠

dl/dT는 뒤따릅니다 : 100A/μs보다 더 좋습니다

3. 기술적 인디케이터

작동 온도 범위 : - 40~85' Ｃ

보존온도범위 : - 40~90' Ｃ

소비 전력 전류 : 20mA 이상 출력 전류

이차적 내부 저항 (+70' Ｃ) : 50Ω

센서 하우징 : 모서리와 플라스틱 하우징

설치 형식 : 4 핀 연결기

상술 :
