YJJ LOX-02 형광 산소 센서 0-25% O2는 환경 기상 기지

제품 설명:

YJJ LOX-02 형광 산소 센서 0-25% O2는 환경 기상대입니다

특징:

형광소광 광학방식

하위 모델 시리즈:

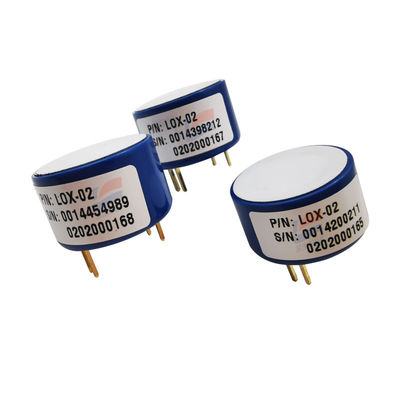

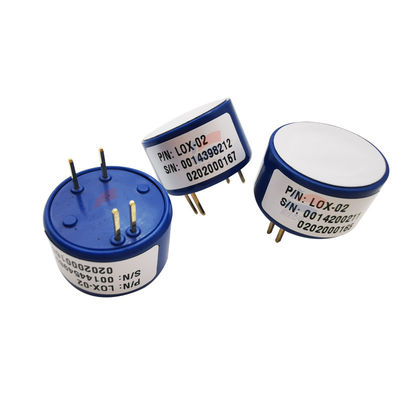

LOX-02: 확산형 표준 모델(PCB 직접 삽입)

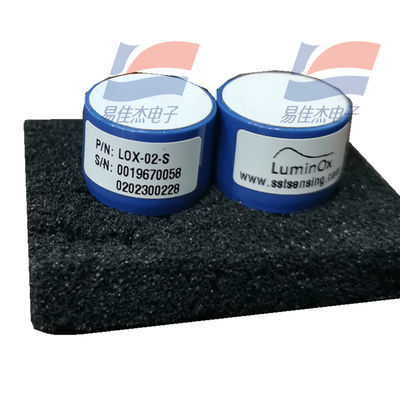

LOX-02-S: 저전력 소모 긴 배터리 수명 모델

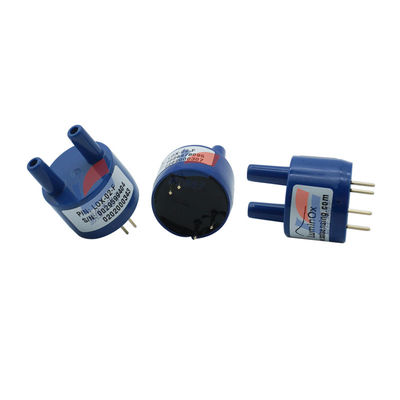

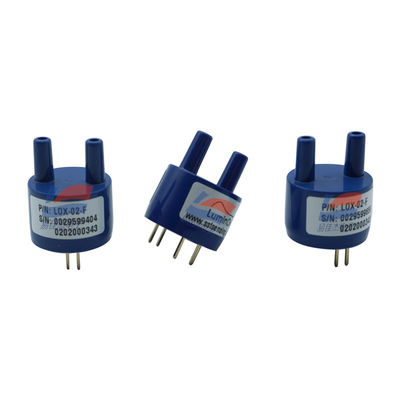

LOX-02-F: 흐름형 가스 경로 모델, 파이프/생물학적 발효에 적합

II. 핵심 측정 성능 매개변수

산소 범위

부피 농도: 0 - 25% O2

산소 부분압 ppO₂: 0 - 300mbar

정확성과 해상도

ppO2 전체 범위 정확도: < 2% FS

O2 농도 분해능: 0.01% O2

ppO2 분해능: 0.1mbar

내장 공기압 감지: 정확도 ±5mbar, 분해능 1mbar

내장 온도 출력: 디스플레이만, 해상도 0.1℃

O2 백분율 정확도: 산소 분압 + 공기압 정확도를 결합하여 계산

응답 속도

일반적인 T90 응답 시간: < 30초(정상 온도 및 압력에서)

예열 시간: < 60초

기본 샘플링 주기: 1Hz(1회/초) 수명

지속적인 작업 수명: > 5년, 빈번한 교정이 필요하지 않음

III. 전기적 매개변수

전원 공급 전압: 4.5 - 5.5 VDC(일반 5V)

작동 전류:

연속 샘플링(1Hz): < 7.5mA

피크 순간 전류: < 20mA

신호 출력: 3.3V TTL 레벨 UART/RS232, 5V 마이크로컨트롤러와 호환, 연산 증폭기 조절 필요 없음, MCU에 직접 연결

핀: 금도금 핀 4개, 2.54mm 간격 표준 PCB 패드

IV. 환경 허용 사양 온도

작동 온도: -30℃ ~ +60℃

보관 온도: -30℃ ~ +60℃

습도 : 0~99% RH (응결은 형광막을 오염시킬 수 있으므로 금지)

환경 압력: 500~1200mbar

규정 준수: RoHS, REACH, 유해 물질 없음, 무연, 무수은

V. 기계적 치수

모양: 원통형

최대 직경: 20mm

높이: 12.5mm

설치 방법 : PCB 소켓 용접, 기계 전체의 물 세척 없음 (형광 필름은 용제 침식을 두려워함)

6. 핵심 제품 장점

광학 원리에는 전해질이 없으며 건조, 누출, 부식이 없으며 전기 화학적 산소 센서에 비해 유지 보수량이 매우 적습니다.

공장 사전 교정, 기계에서 바로 사용 가능, 일반 시나리오에서 6~12개월마다 교정

저전력 소비, 휴대용 장치, 배터리 구동 모니터링 터미널에 적합

온도와 압력에 대한 이중 보상 기능이 내장되어 고도와 온도에 따른 산소 농도 오차를 자동으로 보정합니다.

CO2 및 약산성 가스 간섭에 강하며 굴뚝, 온실, 발효실 및 밀폐된 캐빈에 적합합니다.

Ⅶ. 일반적인 애플리케이션 시나리오

환경 기상 관측소, 실내 공기질 모니터링, 인큐베이션/농업용 온실, 산업용 불활성 보호, 응축 보일러 배기 가스, 휴대용 호흡기, 실험실 생물학적 발효, 밀폐 보관, 화재 산소 결핍 경고, 의료용 산소 농도 모니터링
