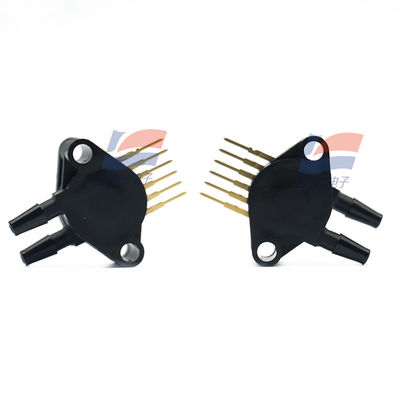

YJJ MPX5700DP 차압 센서 0–700kPa (산업 자동화용)

제품 설명:

YJJ MPX5700DP 산업 자동화용 차차 압력 센서 0 ∼ 700kPa

특징:

듀얼 포트, 5V 전원 공급 장치, 칩 상의 보상된 차차 압력 센서, 범위 0~700 kPa, 아날로그 전압 출력 (0.2~4.7 V), 내장 온도 보상 및 캘리브레이션중고차차 압력/지수 압력/실제 압력 측정 시나리오에 적합합니다..

주요 매개 변수 (빠른 개요) 표

매개 변수 항목 전형적 / 한계 값 설명

압력 유형 차차 압력 / 측정 압력 / 절대 압력 (다양한 구성)

같은 시리즈) 두 개의 포트, 두 끝의 압력 차이 또는 단일 끝 가이드 압력을 측정 할 수 있습니다. 반도체

범위 0~700 kPa (0~101.5 psi) 산업/자동차 시나리오를 포함하는 중고압 측정

전원 공급 장치 4.75~5.25 VDC (보통 5 V) 전원 공급 장치와 선형적으로 일치하는 비율 출력

출력 범위 0.20~4.70 V 0 kPa는 0.2 V, 700 kPa는 4.7 V에 해당합니다.

감수성 6.4mV/kPa 편리한 선형 변환

정확성/선형성 ±2.5 %FS 칩 상 상 보상, 추가 온도 변동 처리 필요 없습니다

반응 시간 1 ms (10%~90%) 빠른 동적 반응

작동 온도 -40 ~ + 125 °C 산업 / 자동차 / 야외용에 적합한 넓은 온도 범위

과압 / 폭발 2800 kPa (406 psi) / 3500 kPa 오용 및 기계 충격에 저항

패키지 6-핀 SIP (홀을 통해 장착) 압력 연결을 위해 쉬운, 이중 반전 된 갈고리 포트

작동 전류 ≤10mA 중저한 전력 소모

원칙 및 특성

저항성 MEMS 실리콘 절단 스트레스 스트레스 메이저를 사용하여, 대막의 변형은 브릿지의 저항을 변화시키고, 출력은 압력에 선형적으로 대응합니다.반도체.

칩 내 신호 조건화, 온도 보상 및 캘리브레이션, 높은 통합, 사용 가능한 아날로그 신호의 직접 출력, 시스템 설계 비용을 줄입니다.

세 가지 측정 모드 인 미분 압력, 가이드 압력 및 절대 압력 (한 시리즈의 다른 모델) 을 지원하며 다양한 응용 요구 사항에 적합합니다. 반도체.주요 목적

산업 자동화: 수압/공기 시스템 압력 모니터링, 파이프 라인 압력 차분 탐지, 누출 진단, HVAC 공기 압력 제어, 공정 안전 융합.

자동차 전자제품: 엔진 흡입 압력, 브레이크 시스템, 타이어 압력 모니터링, 변속기 오일 압력, 배기가스 후처리 압력 감지.

의료 장비: 환기 기관 공기 통로 압력, 마이너스 압력 배수, 투여 펌프 압력 조절, 압력 차이 모듈 모니터링.

건설 기계 및 안전: 수압 발굴기 / 크레인 압력 모니터링, 소방 시스템 물 압력, 누출 경보 및 액체 수준 측정.

선택 및 사용 팁

MPX10DP (0~10 kPa) 와 동일한 시리즈, 상당한 범위 차이. 실제 압력 범위에 따라 선택하십시오.

5V 시스템 직접 전원 공급, MCU ADC에 직접 연결된 출력, 복잡한 신호 조건이 필요하지 않습니다.

이중 포트 압력 모니터링을 사용할 때 방향에 주의하십시오. 역 압력 차이는 측정 정확성에 영향을 줄 수 있습니다. 포트가 힘 변형에 시달리는 곳에 설치하는 것을 피하십시오.

정확도는 여전히 넓은 온도 범위에서 ± 2.5% FS를 충족하며 산업 및 자동차용 용도에 적합합니다.

사양:
