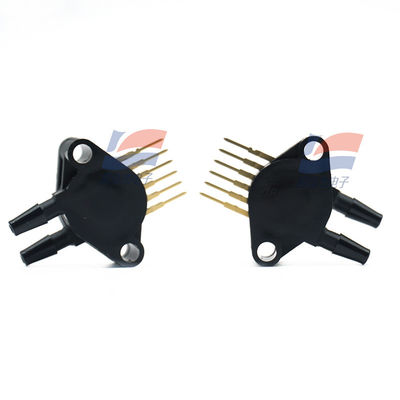

YJJ MPX10DP 10KPA 듀얼 포트 불완전 차차 압력 센서

제품 설명:

YJJ MPX10DP 듀얼 포트 불완전 차차 압력 센서

특징:

듀얼 포트, 보상되지 않은 차차 압력 센서, 범위 0~10 kPa, 아날로그 전압 출력, 3.0~6.0 V 전원 공급 장치와 호환되며, 마이크로 압력에 적합합니다분압 및 액체 레벨/흐름 감지 시나리오.

주요 매개 변수 (빠른 개요) 표

매개 변수 항목 전형적 / 한계 값 설명

압력 유형 차차 압력 두 개의 항구, 두 끝 사이의 압력 차이를 측정

범위 0 ∼10 kPa (0 ∼1.45 psi) 마이크로 압력 측정

전원 공급 3.0~6.0 VDC 비율 측정 출력

풀스케일 출력 (VFSS) 전형적인 35mV (2050mV) 압력에 선형 비례

감수성 3.5mV/kPa 편리한 변환

선형성 ±1.0 % VFSS 전체 정확성의 기초

반응 시간 1.0 ms (10%~90%) 빠른 동적 반응

작동 온도 -40 ~ + 125 °C 산업 / 의료용에 적합한 넓은 온도 범위

과압 보호 75 kPa; 폭발 100 kPa 오용에 저항

출력 임피던스 750~1250 Ω ADC / 작동 증폭기와 쉽게 일치합니다.

패키지 4핀 구멍 (사건 344C) 두 개의 방사성 포트, 같은 측면 출구

원칙 및 특성

스트레인메이저 타입 MEMS 실리콘 셰어 스트레스 센서, 대막 변형은 브릿지의 저항을 변화시킵니다, 출력 전압은 압력 차이에 비례합니다.

내부 온도 보상 / 캘리브레이션이 없으며 외부 회로 보상, 정확성 및 온도 변동 사용자 정의에 편리합니다.

비율 측정 출력: 전원 공급 장치가 변경되면 출력이 비례적으로 확장됩니다. 3.3 V / 5 V 시스템에 적합합니다. 주요 목적

의료: 환기 기관의 공기압, 음압 배수, 압력 차이 검출을 모니터링합니다.

산업용: 환기와 에어컨 공기 부피 / 압력 차이, 누출 감지, 프로세스 제어, 공기 시스템.

로봇 / 자동화: 공기 실린더 압력, 액체 수준 표시, 흐름 측정.

소비자 / 환경: 세탁기 물 수준, 환경 제어 시스템, 누출 위치.

선택 및 사용 팁

보상 없이 외부 온도 보상 및 신호 조건이 필요합니다. 16비트 ADC는 해상도를 향상시킬 수 있습니다.

이중 포트는 압력을 위해 올바르게 연결되어야 합니다. 역압 차이로 인한 비정상적인 측정을 피하십시오.

시스템 전원 공급에 따라 3.3V 또는 5V를 선택합니다. 범위 및 정확성 요구 사항에 따라 제로 포인트 / 전체 스케일을 캘리브레이하십시오.

사양:
