제품 상세 정보:
|
| 선형성: | 최대 2000ppm의 선형 | 반복성: | <± 2 CO 등가 |
|---|---|---|---|
| 권장 부하 저항: | 10 오옴 | 해상도 (전자에 따라 다름): | <0.5 ppm 일반적으로 |
| 온도 범위: | -30°C ~ +50°C | 압력 범위: | 800~1200 mbar |
| 작동 습도 범위: | 15% ~ 90% RH | ||
| 강조하다: | 장수 탄산화탄소 가스 센서,소용량의 일산화탄소 가스 센서 |
||
제품 설명:

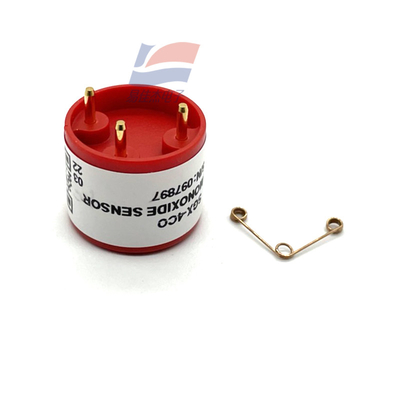

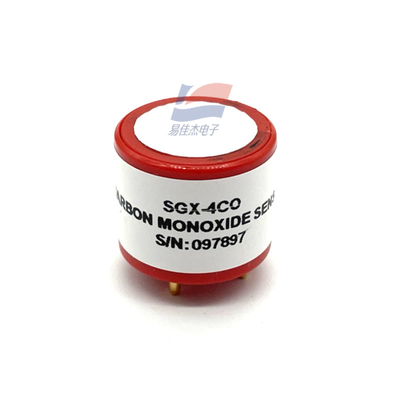

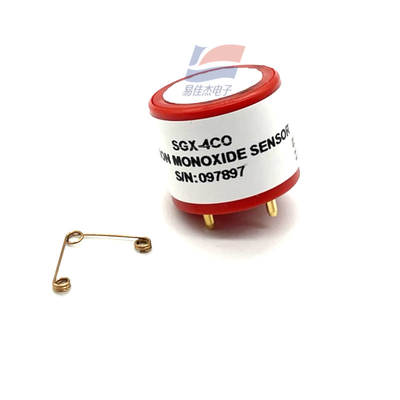

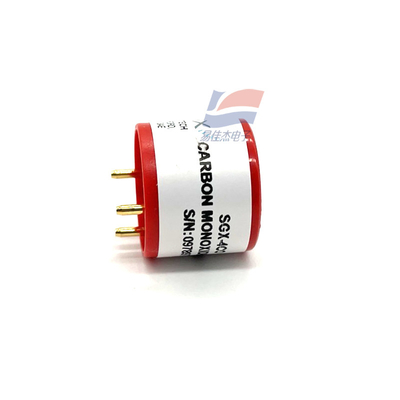

SGX-4CO 소용량 장수 탄산화탄소 가스 센서는 소비자의 연소 가스 탐지기에 사용됩니다
특징:
SGX는 공기 질 센서 개발 및 생산에 전문화되어 있으며, SGX-4CO는 소비자 흡연 가스 탐지 장치용에 적합한 작은 크기와 오래 사용할 수 있는 일산화탄소 가스 센서입니다.
전기 화학 가스 센서는 센싱 전극과 레퍼런스 전극 사이에 안정적인 편차를 제공해야합니다. 레퍼런스 전극의 전압은 카운터 전극에 의해 제어됩니다.그래서 편향은 일반적으로 op amp와 카운터 전극을 제어하여 안정화됩니다센서는 전류 출력, 비록 전류 크기는 가스 농도에 비례하지만 값은 매우 작습니다.그래서 상호 저항 증폭기는 MCU와 다른 처리 단위로 전류 증폭 및 전압을 변환하기 위해 필요합니다.증폭기 회로 또한 종종 제로 설정 및 확대 시간을 달성해야합니다.그리고 가스 농도를 나타내는 전압 출력 또한 보상하기 위해 온도와 압력 정보를 수집해야합니다.
SGX-4CO는 0의 편향 전압 Vref를 가지고 있으며, op amp U1.2는 카운터 전극을 제어하여 편향을 0에서 일정하게 유지합니다.R2의 10오hm 저항과 센서 내부의 동등 한 용량은 센서 응답 시간을 개선하기 위해 RC 오시슬레이션 회로를 형성합니다.. R3 저항 제어 증폭, SGX-4CO의 전류 민감도는 30nA/ppm입니다, 그래서 회로 출력 민감도는 25K * 30nA/ppm = 0.75mV/ppm입니다,500ppm의 최대 측정 범위로 곱한 출력 감수성이 1을 초과하지 않도록 주의하십시오..3V, 그렇지 않으면 출력이 전체 측정 범위를 커버 할 수 없습니다.
S사양:
| 범위 | 0 ∼ 2000ppm |
| 출력 신호 | 70 ± 20nA / ppm |
| 전형적인 기준 범위 | ±2ppm CO 동등 |
| 필터 용량 | > 20000 ppm 시간 |
| T90 반응 시간 | < 30초 |
| 최대 과부하 | 5000ppm |
