YJJ RE200B 피로 전기 적외선 센서 인체 적외선 센서 모듈

제품 설명:

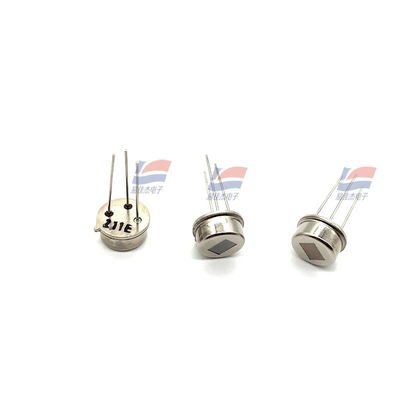

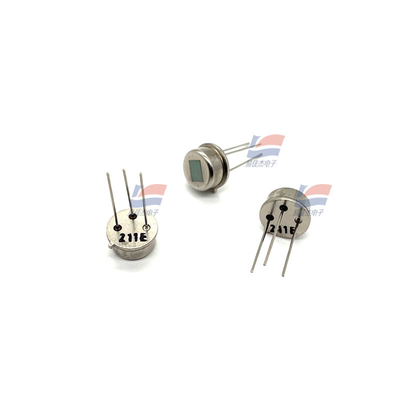

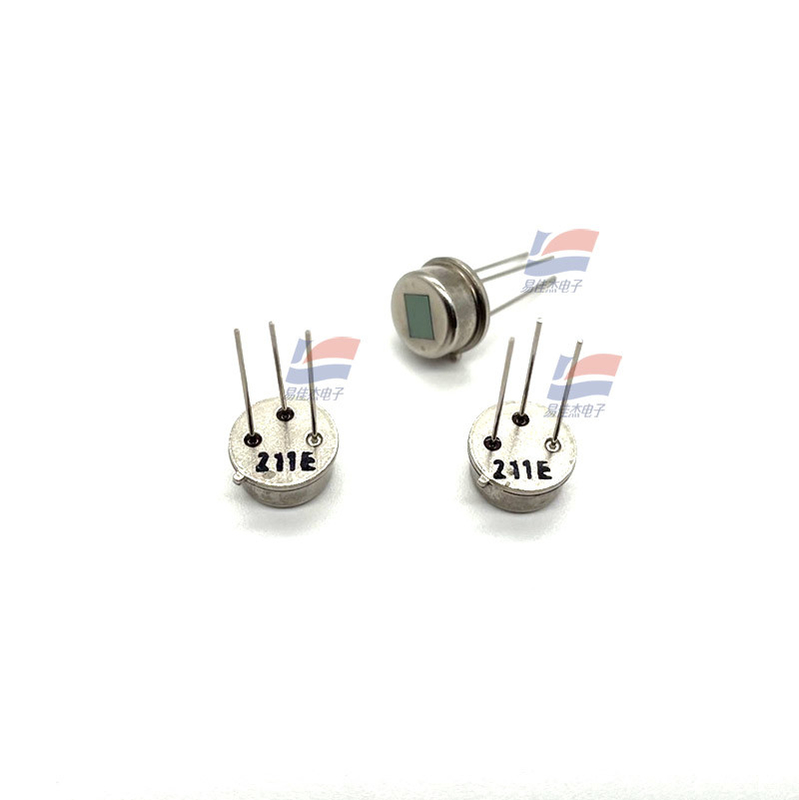

RE200B 피로 전기 적외선 센서 인체 적외선 센서 모듈

특징:

RE200B는 일종의 센서입니다. RE200B는 적외선 방사선을 감지하기 위해 온도와 함께 변화하는 피로 전기 물질 양극화의 특성을 채택합니다.온도 변화로 인한 간섭을 억제하기 위해 이중 민감 요소 보완 방법을 채택합니다.센서의 작동 안정성을 향상시킵니다.

이중 피로 전기 적외선 센서 RE200B 민감 요소 면적 2.0×1.0mm2

출력 신호 >2.5V

(420°k 블랙보디 1Hz 변조 주파수 0.3-3.0Hz 대역폭 72.5db 증가)

(mVp-p) (25°C)

잔액 <20%

작동 전압 2.2~15V

작동 전류 8.5-24μA

사용: 1, 위의 특성은 소스 저항 R2=47KΩ의 조건에서 측정되며, 사용자는 센서를 사용할 때 자신의 필요에 따라 R2의 크기를 조정할 수 있습니다.

2가장 좋은 광학적 디자인을 얻기 위해 민감한 요소의 위치와 시야장의 크기에주의를 기울여야합니다.

3모든 전압 신호 측정은 정점에서 정점으로 캘리브레이션됩니다. 균형 B의 EA 및 EB는 두 가지 민감한 요소의 전압 출력 신호의 정점 및 정점을 나타냅니다.

4, 센서를 사용할 때 핀의 구부리거나 용접 부분은 핀의 밑부분에서 4mm 이상 떨어져 있어야 합니다.

5, 센서를 사용하기 전에, 당신은 특히 잘못된 핀을 방지하기 위해 설명서를 참조해야합니다.

사양:
