제품 상세 정보:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| 강조하다: | YJJ HX711 ADC 칩,전자 밸라 ADC 칩,HX711 ADC 칩 |
||
제품 설명:

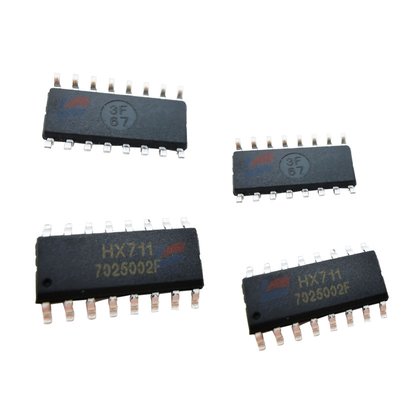

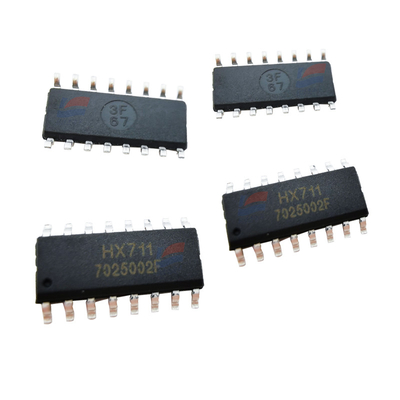

HX711 ADC 칩 ADC 전자 저울용 24비트 ADC
특징:
HX711은 사전 증폭기를 포함하는 ADC 칩이다. 칩은 전자 스케일 애플리케이션을 위해 특별히 설계되었다. 일반적으로 무게를 측정하는 로드 셀은 밀리 볼트에서 전압 출력을 제공합니다..이러한 출력은 컨트롤러에 의해 직접 처리하기가 어렵습니다. 그래서 우리는 HX711 IC를 사용할 수 있습니다.이 전압 신호를 수신하고 마이크로 컨트롤러에 의해 사용할 수 있는 표준 디지털 값을 제공합니다이 칩은 이러한 낮은 전압을 처리하기 위해 특별히 설계된 통합된 전폭을 가지고 있습니다.
HX711 특징 및 사양
선택적으로 두 개의 디ферен셜 입력 채널
칩에 탑재된 활성 소음 저하 PGA, 선택적으로 32, 64, 128의 이득
로드 셀 및 ADC 아날로그 전원 공급 장치의 온칩 전력 조절기
외부 부품과 선택적인 외부 결정이 없는 칩 오시레이터
전원을 켜고 칩을 다시 설정
간단한 디지털 제어 및 일련 인터페이스: 프로그래밍 없이 핀 조작
선택적 10SPS 또는 80SPS 출력 데이터 속도
50 및 60Hz 전원 공급 모두 억제됩니다
전류 소비: 정상 작동 <1.5mA, 전력 고장 <1uA
작동 전원 공급 전압 범위: 2.6V ~ 5.5V
작동 온도 범위: -40°C ~ + 85°C
어디에서 HX711을 사용합니까?
로드 셀을 사용하여 무게를 측정하려면 일반적으로 전원 공급 장치, 출력 증폭기 (소음을 줄이기 위해) 및 ADC 변환기를 조정해야합니다.이 세 가지 기능 모두 세 개의 별도의 회로와 구성 요소가 필요합니다.따라서, 우리는 복잡한 회로를 제거하지 않고 위의 모든 기능과 함께 HX711 IC를 사용할 수 있습니다.
사양:
| 작동 전원 공급 전압 범위 | 2.6V ~ 5.5V |
| 작동 온도 범위 | -40°C ~ + 85°C |
| 동시에 거부 | 50Hz 및 60Hz 전원 공급 장치 |
| 현재 소비 | 정상 작동 <1.5mA, 전력 고장 <1uA |
