제품 상세 정보:
|
| 작동원리: | 부분 압력 전기 화학 | 출력: | 210mBar O2에서 9mV ~ 13mV |
|---|---|---|---|
| 측정 범위: | 0mBar ~ 1500mBar O2 | 응답 시간 (T90)*: | <15 s (공기 ~ 100% O2) |
| 기준선 오프셋*: | <200μV | 선형성: | 선형 0~100% O2 |
| 강조하다: | MOX3 산소 가스 센서,환기기 산소 가스 센서,마취 기계 산소 가스 센서 |
||

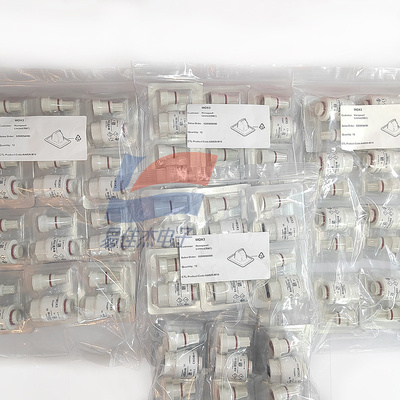

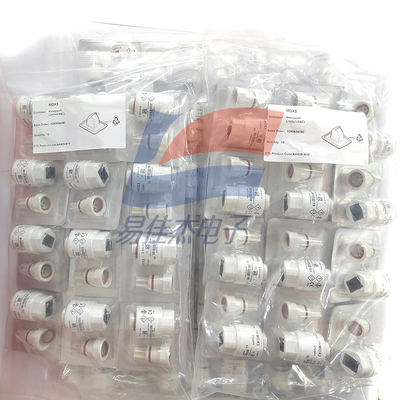

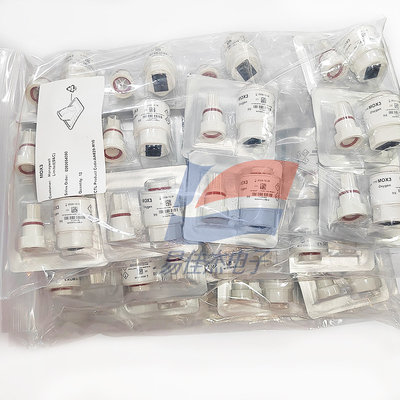

MOX3 산소 센서
부문 번호: AA829-M10
문서의 목적:
이 문서의 목적은 MOX3 산소 가스 센서의 성능 사양을 제시하는 것입니다.
이 문서는 운영 원칙 (OP04) 및 제품 안전 데이터 시트 (PSDS 4) 와 함께 사용되어야 합니다.
이 문서에서 제공된 데이터는 센서 제조일로부터 3개월 동안 20°C, 50% RH 및 1013 mBar에서 유효합니다.
출력 신호는 시간이 지남에 따라 하단 한도 아래로 이동할 수 있습니다. 센서의 안전한 사용에 대한 지침은 운영 원칙 (OP04) 을 참조하십시오.
*특례는 100mls min-1의 흐름 속도를 사용하여 실린더 가스로 이루어진 측정에 기초하고 있으며, 시티 테크놀로지의 권장 회로를 사용하여 20°C, 50% RH 및 1013 mBar에서 유효합니다.성능 특성은 첫 3개월 동안 공급된 센서의 성능을 설명합니다.출력 신호는 시간이 지남에 따라 하위 한계 아래로 이동할 수 있습니다.
참고: 회귀 계수 사용은 100% N2, 21% O2, 60% O2, 100% O2로 테스트된 네 가지 데이터 포인트에서 측정했을 때 0.9995보다 더 나은 가장 적합한 직선을 나타냅니다.
중요한 참고:
연결은 권장되는 짝짓기 부품을 통해서만 이루어져야 합니다. 센서에 용접하면 손상되어 보증이 무효가 됩니다.
외부 부하 저항과 권장되는 짝짓기 부품에 대한 자세한 정보는 운영 원칙 OP-04 참조 또는 City Technology에 문의하십시오.
모든 성능 데이터는 실린더 가스에서 100 mls/min의 흐름 속도를 사용하여 측정한 것으로 기초됩니다. 20°C, 50% RH 및 1013 mBar의 조건에서. 다른 조건에서의 센서 성능 데이터의 경우,시티 테크놀로지와 연락.
성능 특성은 첫 3 개월 이내에 공급 된 센서의 성능을 설명합니다. 출력 신호는 시간이 지남에 따라 하위 한계 아래로 이동 할 수 있습니다.
독감:
CiTiceL는 다양한 환경과 열악한 환경에서 작동하도록 설계되었습니다. 그러나 용매 증기의 고 농도에 노출되는 것을 피하는 것이 중요합니다.저장 중, 장비에 장착하고 작동합니다.
인쇄 회로 보드 (PCB) 를 가진 센서를 사용할 경우 센서를 장착하기 전에 탈지방 물질을 사용해야합니다.용액이 플라스틱을 찢어지게 할 수 있기 때문에 CiTiceL에 직접 붙여 넣거나 근처에 붙이지 마십시오..
사용 목적:
이 센서는 마취 (크센론을 포함하지 않고), 중환자 진료, 신생아 큐베이터 및 일반 산소 모니터에서 산소 부분 압력을 모니터링하는 데 사용됩니다.
안정화 시간:
측정하기 전에 기기에서 최소 15분 동안 안정되도록 허용하거나 제조업체의 지침을 참조하십시오.
청소 및 살균:
오염의 경우 증류된 물로 센서를 청소하고 자연적으로 건조하도록 할 수 있습니다.센서는 증기로 살균하거나 에틸렌 산화물 또는 수소 과산화 등 화학 물질에 노출하기에 적합하지 않습니다.
| 전형적 사용법 | 중환자 치료용 마취 |
| 작동 온도 범위 | -20°C ~ +50°C |
| 작동 압력 범위 | 0.5 바에서 2.0 바 |
| 작동 습도 범위 | 0~99% RH 비 응축 |
| 100% O2에서 장기 출력 유동 | 시그널 손실 5% 이하/년 |
