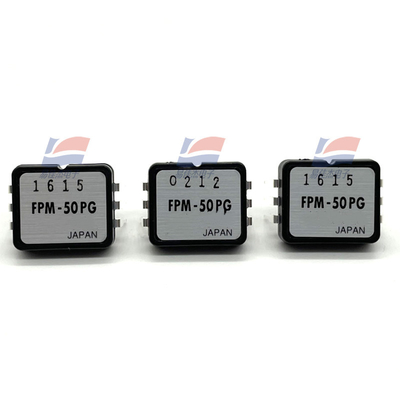

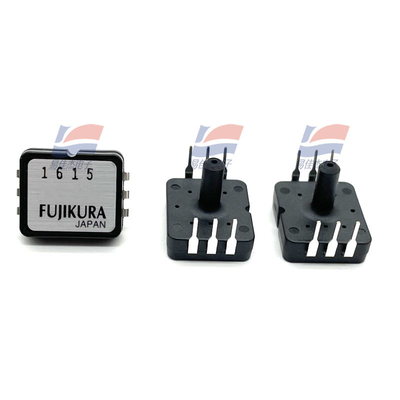

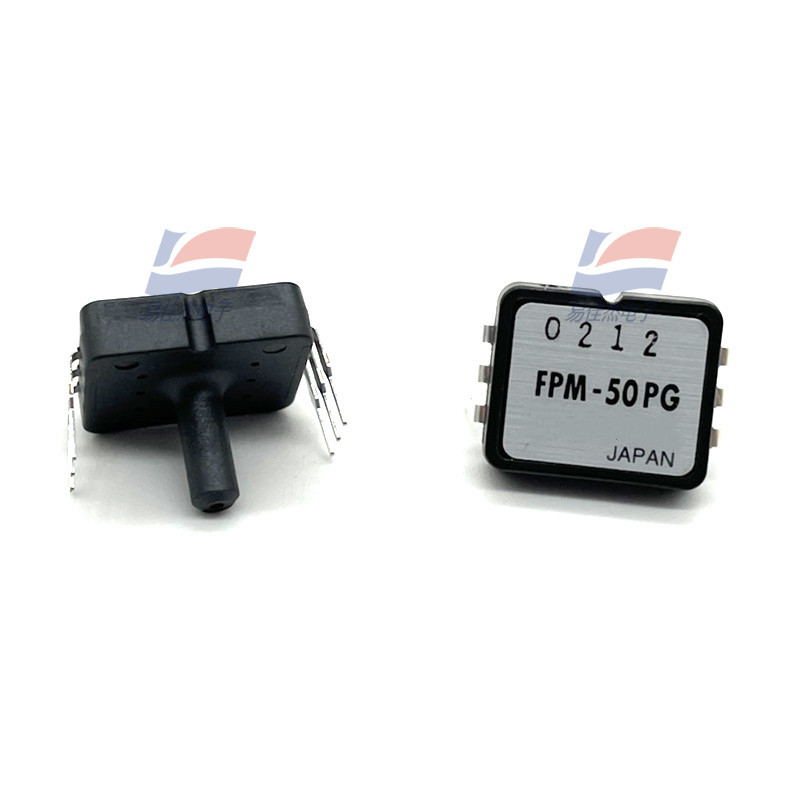

YJJ FPM-50PG 산업용 의료기기용 0~50psi 압력 센서

제품 설명:

FPM-50PG 0~50psi 압력 센서는 산업 의료 기기에서 사용됩니다.

특징:

사양

모델 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG 단위

권장 운영 조건

압력 종류 가수 압력 -

명압 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

측정 압력 범위 -13.79

온도 범위 0~50°C

압력 매체 비성식 가스만 (액체가 없습니다) -

흥분 전류 (동속) 1.5mADC

절대 최대 등급

최대 부하 압력 등급 압력의 두 배

1.5배

등급

압력

최대 흥분 전류 3.0 mADC

작동 온도 -20~100°C

저장 온도 -40~120°C

작동 습도 30 ~ 80 (침 없는 상태) %RH

전기 특성 (운전 전류 1.5mA 일정한, 환경 온도 Ta=25°C)

출력 랩 밸런스 전압 60~140mV (0kPa에서 명압까지)

오프셋 전압 +/-20 (0kPa에서) mV

교량 저항 4000~6000 Ω

응답 시간 2 (반응) msec.

정확성 TSO* +/-5

측정 압력

범위 ((kPa) 부품 번호

-13.79 ~ 13.79 FPM-02PG FPM-02PGR

-34.47에서 34.47 FPM-05PG FPM-05PGR

-48.26에서 48.26 FPM-07PG FPM-07PGR

-98.07 ~ 103.4 FPM-15PG FPM-15PGR

-98.07 ~ 206.8 FPM-30PG FPM-30PGR

-98.07 ~ 344.7 FPM-50PG FPM-50PGR

-98.07에서 482.6 FPM-70PG FPM-70PGR

-98.07에서 827.4 FPM-120PG FPM-120PGR

P1=0 kPa T1=0°C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= 재압 (kPa) T3= 50°C

오프셋 전압 (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

전체 규모의 출력 전압 (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

출력 스핀 밸런스 전압 (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

오프셋 전압의 온도 민감도 (%FS)

TSO = {더 큰 하나} / SV(25) x 100

더 큰 하나 = {Voff(0) -Voff(25)}와 {Voff(50) -Voff(25) 의 어느 값이 더 큰지

출력 스프렌 전압의 온도 계수 (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

선형성 (%FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

압력 히스테레시스 (%FS)

피스 = {Voff ↓ 25 - Voff ↓ 25 } / SV ↓ 25 x 100

보프 (Voff) ((25): P3 압력으로 스트레스가 된 후 P1에 대한 출력 전압.
