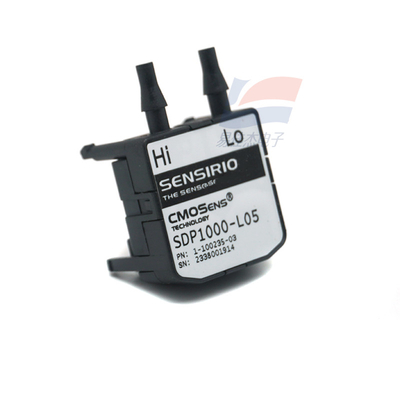

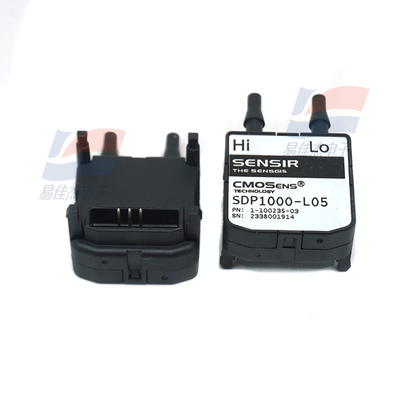

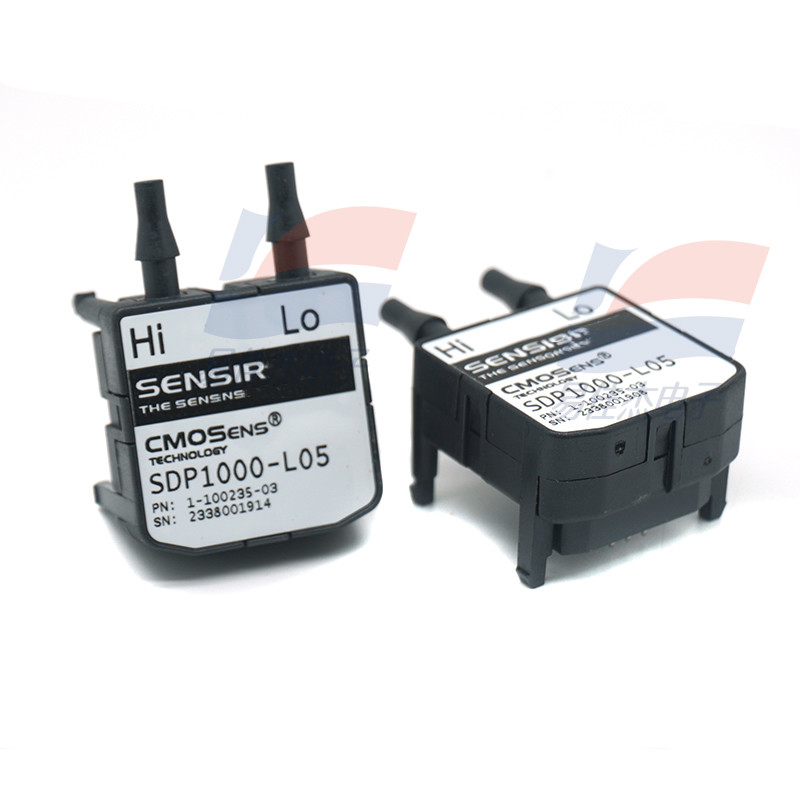

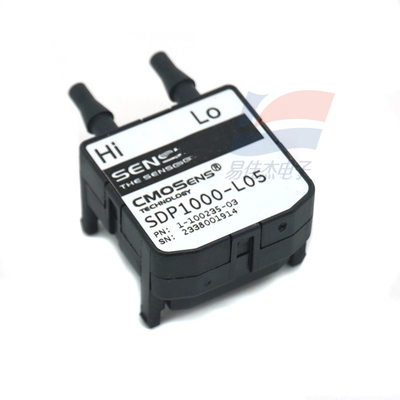

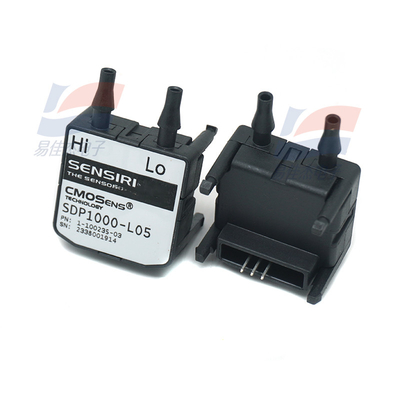

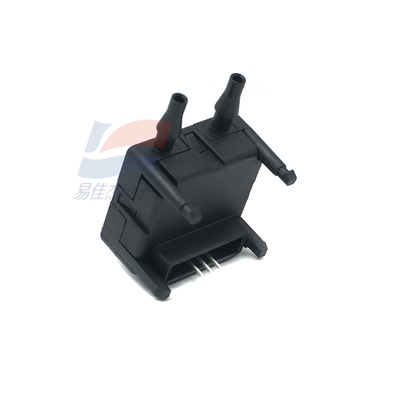

YJJ SDP1000-L05 HVAC 애플리케이션 0-125Pa 흐름 및 압력 센서

제품 설명:

SDP1000-L05 HVAC 애플리케이션 0-125Pa 흐름 및 압력 센서

특징:

센시리온 차차 압력 및 흐름 센서는 열 측정 원리를 채택합니다. 제어 가능한 난방 요소를 압력 안정막의 중심에 배치하십시오.그리고 그 다음 온도 센서를 물류 흐름 방향 따라 난방 요소의 상류와 하류의 양쪽 끝에 대칭적으로 설치필름을 통해 흐르는 액체는 열이 하류 온도 센서로 전달되어 온도 차이를 생성하여 측정 가능하고 정확한 신호를 형성합니다.압력 안정 유리 비활성화 필름은 미세 열 흐름 센서를 통합하기 위해 에칭에 의해 실리콘 칩에 설치됩니다.

전통적인 피에조 레시스티브 필름 센서와 비교하면 CMOSens 가스 흐름 센서는 저속 흐름과 미차 압력 감수성, 오차 이동 및 지연에서 더 많은 장점을 가지고 있습니다.위치 민감도, 충격 저항 및 온도 변동, 양방향 측정 지원.

칩에는 온도 센서가 포함되어 있으며 그 신호는 추가 캘리브레이션 센서를 설치 할 필요없이 가능한 온도 영향을 보상 할 수 있습니다.센시리온의 기술 솔루션은 공간을 절약할 뿐만 아니라 매우 높은 비용 효율성을 제공합니다또한 디지털 칩에 디지털 처리 회로와 저장 장치가 통합되어 수정 데이터를 저장합니다.모든 센시리온 센서는 생산 과정에서 개별적으로 캘리브레이션되어 신호가 항상 완전히 캘리브레이션되도록합니다., 선형화 및 온도 보상.

정확도는 전체 규모의 0.1%입니다

신호 증폭용 아날로그 전압 출력: 0~4 Vdc

흐름 측정 원칙에 기초

캘리브레이션 및 온도 보상

설치 방향에 영향을 받지 않습니다.

귀하의 특정 요구 사항에 따라 다양한 모델을 선택할 수 있습니다. 각 모델의 특징은 다음과 같습니다.

모델: 캘리브레이션 범위: 정확성 제품 특징:

SDP1000-L025 -62 ~ 62 Pa

선형: -/+ 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 ~ 125 Pa

+ 0.5" H2O 0.2% FS / 1.5% m.v 선형

SDP1000-L 0 ~ 500 Pa

+ 2" H2O 0.1% FS / 1.0% m.v 선형

SDP1000-R 0 ~ 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v. 제곱근

SDP2000-L 0 ~ 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v 선형

* FS = 전체 규모 또는 전체 규모, m.v. = 측정 값; 더 큰 값은 효과적입니다.

적용 분야

의료용

난방, 환기 및 HVAC 응용 프로그램

산업용

자동차용 전자제품

사양

차차 압력

정확성: 3% m.v.

압력 범위: ±500Pa

0점 정확도는 0.1Pa

공기와 N2를 캘리브레이트합니다.

일반

전원 공급 전압: 2.7-5.5V

평균 전원 공급 전류는 3800μA입니다.

전원 공급 전류는 5500μA

인터페이스 I2C

패키지 크기 (길이 x 너비 x 높이): 29 x 18 x 27.05mm3

Shenzhen Yijiajie Electronic Technology Co., Ltd는 주로 센서 제품의 판매에서 OEM 제조업체에 서비스를 제공합니다. 센서 및 제어 제품 분야에서우리는 세계적으로 유명한 제조업체에 대한 중국에서 제품 판매 및 기술 지원 서비스를 제공합니다.우리는 또한 현재 중국과 홍콩에서 감지 및 제어 제품의 전문 공급자입니다. 본사는 2002 년 홍콩에 설립되었습니다.?? 진 회사는?? 진의 쉐넌 중도 도로와 후아키앙 북부 도로의 교차점에 위치하고 있습니다.한편, 회사는 첸젠과 홍콩에서 많은 스팟 재고를 보유하고 있으며 신속한 배달으로 해외에서 직접 주문을 할 수 있습니다.우리는 국내 관련 제조업체와 협력하여 고품질의 만족스러운 제품을 회사에게 제공하고 제품을 더 경쟁력있게 만들기를 바랍니다.우리는 진심으로 당신과 협력하기를 기대합니다.

S사양:
