제품 상세 정보:
|
작동 온도: | -40 내지 +70C | Storage Temperature: | -40 to + 85℃ |
---|---|---|---|
공급 전압: | -0.3 ~ + 6V | Clock Pulse: | -03 to + 6V |
강조하다: | GaAs 선형 이미지 센서,근 적외선 이미지 센서,G9212-512S |

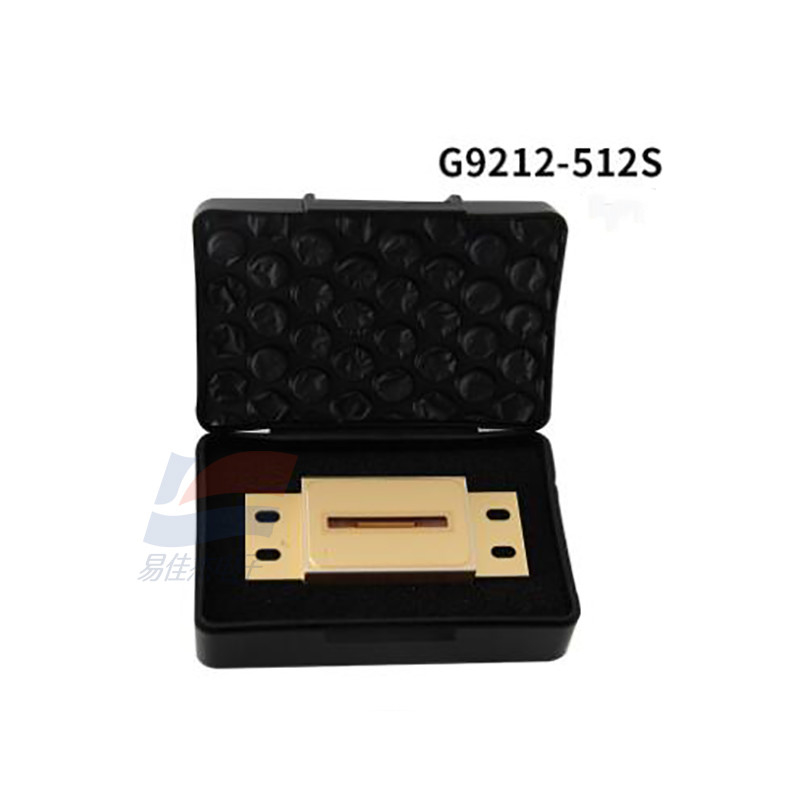

G9212-512S In GaAs 선형 이미지 센서 근 적외선 이미지 센서
G9211에서 G9214/G9205에서 G9208 시리즈 InGaAs 선형 이미지 센서는 특히 근 적외선 멀티에 설계되었습니다.
이 선형 이미지 센서는 InGaAs 광 다이오드 배열, 전하 증폭기 배열,
오프셋 보상 회로, 시프트 레지스터 및 시밍 생성기는 CMO 칩에서 형성됩니다. 충전 증폭기 배열은
CMOS 트랜지스터로 구성되어 InGaAs 광다이오드 배열의 각 픽셀에 연결됩니다. 각 픽셀의 신호는
높은 감수성과 근 적외선 스펙트럼 범위에서 안정적인 작동을 달성하기 위해 충전 통합 모드. 패키지는
높은 신뢰성을 위해 밀폐되어 있습니다.
CMO 칩에 있는 신호 처리 회로는 외부 전압에 의한 두 개의 변환 효율 (CE) 에서 선택할 수 있습니다.
이미지 센서는 CE=16 nV/e에서 넓은 동적 범위에서 작동하고 CE=320 nV/e에서 높은 이득을 제공합니다.
특징
넓은 역학 범위
낮은 소음과 낮은 암흑 전류
두 가지 선택 가능한 변환 효율성
>반 포화 회로
CDS 회로*1
오프셋 보상 회로
간단한 조작 (내장 타이밍 제너레이터) *2
고해상도: 25um pitch (512 ch)
>단순한 교류
신청서
근 적외선 다채널 스펙트럼 사진 측정
방사선 온도 측정
파괴적이지 않은 검사
관련 제품
>InGaAs 다채널 탐지 헤드 C8061-01
C8062-01
>다채널 탐지 헤드 컨트롤러 C7557-01
256 ch: 1 비디오 라인
512 ch: 2 비디오 라인
데이터 시트
냉각 | 1단계 TE 냉각 |
이미지 크기 | 12.8*0.25mm |
전체 픽셀 수 | 512 |
적용 가능한 다채널 | C8061-01 |
