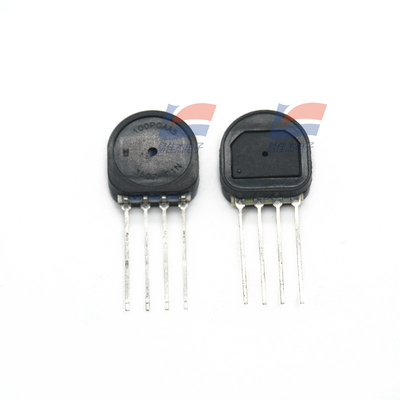

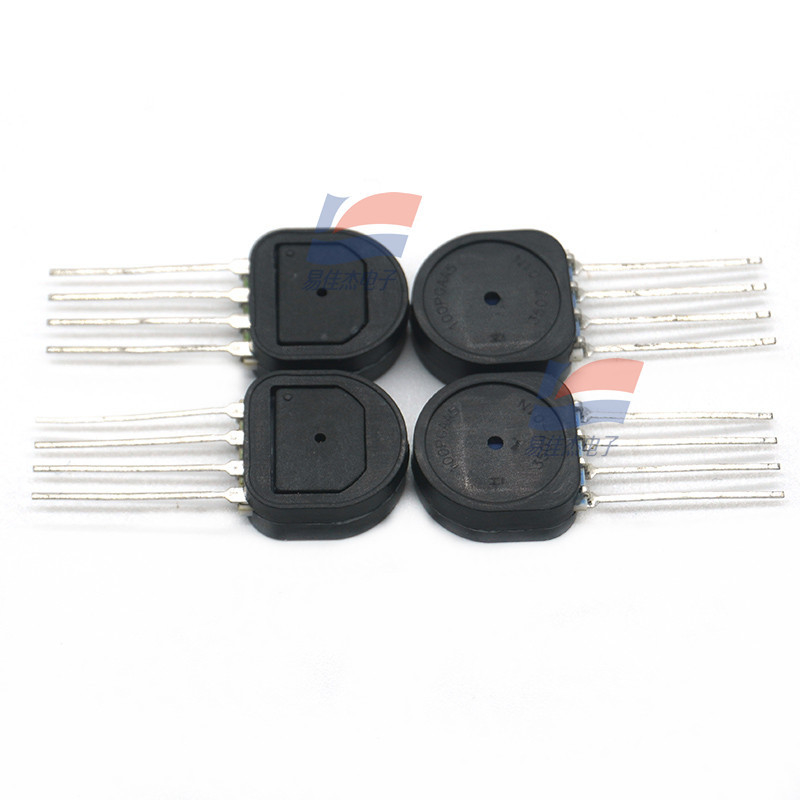

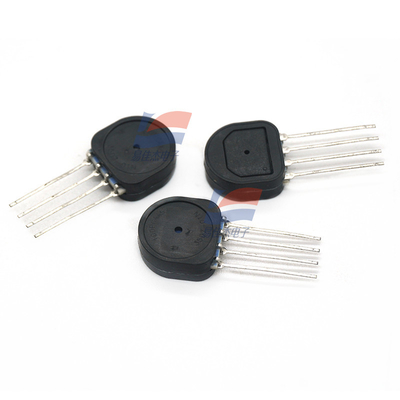

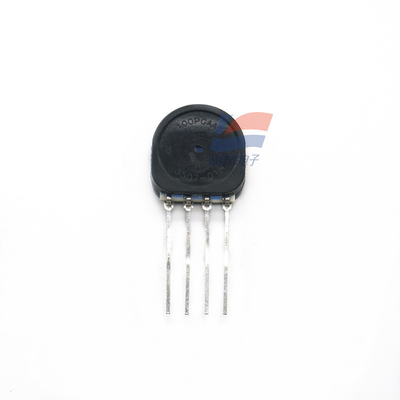

YJJ SSCSSNN100PGAA5 실리콘 세라믹 (SSC) 시리즈 피에조레시스티브 실리콘 압력 센서

제품 설명:

SSCSSNN100PGAA5 실리콘 세라믹 (SSC) 시리즈 피오레시스티브 실리콘 압력 센서

특징:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

SSC 시리즈는 센서 제로 위치, 감수성,온도 계수와 비선형성, 회로판에 애플리케이션별 통합 회로를 사용하여측정 된 아날로그 출력 값과 디지털 출력 값은 각각 약 1 kHz 및 2 kHz의 속도로 업데이트합니다.

SSC 시리즈를 -20 °C ~ 85 °C [-4 °F ~ 185 °F]의 온도 범위 내에서 캘리브레이. 이 센서의 특징은 3.3Vdc 또는 5.0Vdc의 단일 전원 공급 조건에서 작동 할 수 있다는 것입니다.

이 센서는 절대 압력, 가이드 압력 또는 차차 압력을 측정 할 수 있습니다. 절대 압력 센서는 내부 기준 값으로 진공 압력을 사용합니다.그리고 그 출력 값은 절대 압력에 비례합니다가이드 압력 타입 센서는 대기 압력을 기준으로 삼고 대기 압력과의 차이에 비례한 출력 값을 제공합니다.이차 압력 센서는 두 압력 포트 사이의 압력을 측정 할 수 있습니다.

진실성 압력 센서는 공기 및 다른 건조한 가스와 같은 부식성 및 이온성 가스와 함께 사용하도록 설계되었습니다.이 센서의 성능은 40 mbar 이상의 압력 범위까지 확장 할 수 있습니다., 4kPa, 그리고 20 inH2O 다양한 옵션을 통해.

모든 제품은 9001 표준에 따라 설계 및 제조됩니다.

압력 범위

±1.6 mbar에서 ±10 bar, ±160 Pa에서 ±1 MPa, ±0.5 inH20에서 ±150 psi

압력 유형: 가이드

작업 압력: 0psi ~ 100psi

정확도: 0.25%

출력 타입: 아날로그

설치 방식: 구멍을 통해

작동 전원 전압: 5V

포트 타입: 다중 포트

해상도: 12비트

패키지/박스: SIP-4

최소 작동 온도: -20 °C

최대 작동 온도: + 85 °C

시리즈: SSC

상표: 하니웰

작동 전력 공급 전류: 2mA

제품 종류: 보드 탑재 압력 센서

50

하위 분류: 센서

전원 공급 전압 - 최대 5.25V

전원 공급 전압 - 최소: 4.75V

상표명: TruStability

단위 무게: 1g
