제품 상세 정보:
|
| 흐름 범위: | +200 SLPM | 여자 전압: | 10 VDC ± 0.01 VDC |
|---|---|---|---|
| 전원 공급: | 8.0 VDC Min./10.0 VDC Typ./15.0 VDC Max. | 전력 소비: | 60 mW |
| 보정 가스: | 공기 | 비율 오류 1: | 비율 오류 1. |
| 강조하다: | 컴팩트 디자인 공기 흐름 센서,정밀 비율 측정 공기 흐름 센서,60mW 전력 소비 공기 흐름 센서 |
||

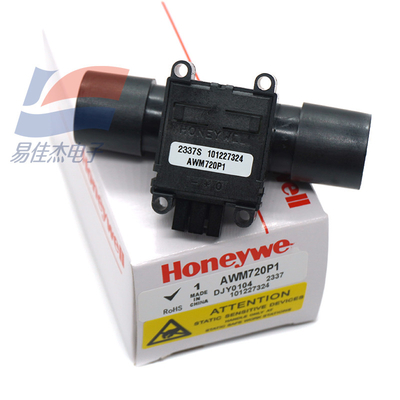

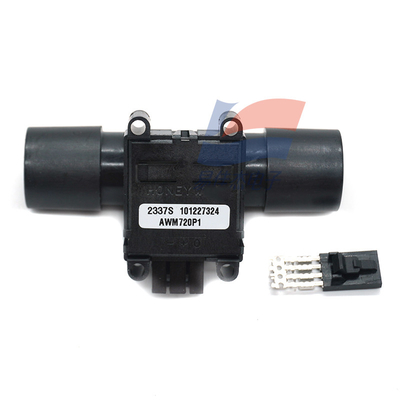

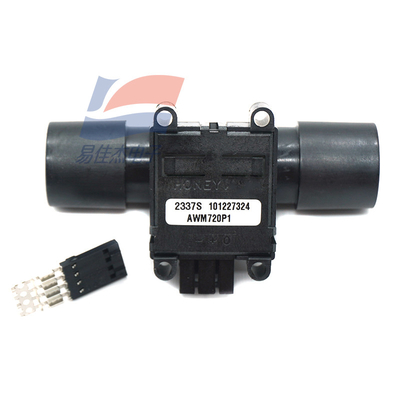

보상된 공기 흐름 센서 AWM720P1
AWM700 시리즈 공기 흐름 센서설명
AWM700 시리즈, 보상 / 증폭 된 공기 흐름 센서는 특별히 설계 된 우회 흐름 하우싱으로 직선 흐름 측정을 제공합니다.이 센서는 1 inH2O의 전형적인 압력 하락을 유도하는 동안 분당 300 표준 리터 (SLPM) 까지의 흐름을 측정합니다..
AWM700은 작은 패키지에 높은 흐름 범위를 갖추고 있으며, 6 ms 응답 시간도 있습니다. 이 센서는 10 Vdc 공급을 필요로하지만 60 mW의 전력을 소비합니다.
컴팩트한 플라스틱 패키지는 1720 mbar 172 kPa 25 psi의 과압을 견딜 수 있습니다. 성능을 손상시키지 않고. 스냅인 AMP 호환성 커넥터는 신뢰할 수 있는 연결을 제공합니다.
AWM700 시리즈는 시간 검증 된 신뢰성, 높은 정확성 및 정밀 작동 특성을 결합합니다. 이 내재된 정확성은 수명 동안 재배정 필요성을 감소시킵니다.AWM700 센서 회로는 증폭과 온도 보상 작업을 수행합니다..
AWM720P1 및 AWM730B5는 주로 의료 환기 시장에 개발되었으며 많은 의료 및 분석 기기 응용 프로그램의 높은 성능 요구 사항을 충족합니다.
AWM700 시리즈 공기 흐름 센서주요 특징 과 이점
• 300 SLPM까지의 범위에 대한 흐름 튜브: 고객의 응용 프로그램에서 낮은 압력 하락을 제공합니다
• 매우 안정적 인 null 및 전체 규모: 대부분의 응용 프로그램에서 재정렬이 필요하지 않습니다.
• 콤팩트 패키지 디자인: 고객의 칸막이에 더 적은 공간을 차지하여 생산 비용을 줄일 수 있습니다. 공간 제한 응용 프로그램에 더 쉽게 적합하도록 칸막이의 크기도 줄일 수 있습니다.
• 낮은 히스테레시 및 반복성 오류 (읽기의 0.35% 미만): 더 나은 시스템 정확성을 제공합니다.
• 6ms의 향상된 응답 흐름 시간: 전체 흐름 이벤트를 캡처합니다.
• 낮은 전력 소비: 휴대용 장치 및 배터리 가동 애플리케이션에서 사용할 수 있습니다.
AWM700 시리즈 공기 흐름 센서잠재적인 응용
의료
• 산소 농축기 및 보존기
• 호흡기 및 호흡기
• 네부라이저
• 계속적 인 양성 호흡기 압력 (CPAP)
• 마취 기계
산업
• 질량 흐름 조절기
• 통신 시스템
• 환경 기후 조절
• 연료전지 제어 장치
• 공정 가스 제어 용접 장비 및 레이저
AWM700 시리즈 공기 흐름 센서사양
| 특징 | 매개 변수 | |
| AWM720P1 | AWM730B5 | |
 |
|
|
| 흐름 범위 | +200 SLPM | ±300 SLPM |
| 흥분 전압 | 10 Vdc ±0.01 Vdc | 5 Vdc ±0.01 Vdc |
| 전원 공급 | 8.0 Vdc 미니/10.0 Vdc 타입/15.0 Vdc 최대 | 9.0 Vdc 미니 / 16.0 Vdc 최대 |
| 전력 소비 | 60mW | |
|
출력 부하:
침몰
소스
|
10mA 타입 20mA 타입 |
|
| 캘리브레이션 가스 | 공기 | |
|
제로 전압 전환:
25 °C ~ -25 °C [77 °F ~ -13 °F]
25 °C ~ 85 °C [77 °F ~ 185 °F]
25 °C ~ 5 °C [77 °F ~ 41 °F]
25 °C ~ 60 °C [77 °F ~ 140 °F]
|
-2.0 Vdc % 읽기 타입 +2.0 Vdc % 읽기 타입 ∙ ∙ |
∙ ∙ ±2.5% 읽기 타입 ±2.5% 읽기 타입 |
| 비율 측정 오류 | ±0.30 % 읽기 타입 | ∙ |
| 반복성 및 히스테레시스 | ±0.50 % 최대 | ±0.035 Vdc 타입 |
| 반응 시간 | 6ms typ. | 10ms 타입 |
| 온난화 시간 | ∙ | 5 s |
| 전체 규모에서 압력 감소 | 25 mbar 250 Pa 1.0 inH20 타입 | 30 mbar 300 Pa 1.2 inH20 타입 |
| 과압 | 1720 mbar 172 kPa 25 psi 최대 | 1034 mbar 103 kPa 최대 15 psi |
|
온도 범위:
운영
저장
|
-25 °C ~ 85 °C [-13 °F ~ 185 °F] -40 °C ~ 90 °C [-40 °F ~ 194 °F] |
5 °C ~ 60 °C [41 °F ~ 140 °F] -40 °C ~ 90 °C [-40 °F ~ 194 °F] |
| 오리엔테이션 민감도 | ∙ | < 0.005 Vdc 5 Vdc 흥분에서 유형 변동 어떤 두 방향 사이에 |
| 무게 | 34g [1.20온스] | 232g [0.75온스] |
| 커넥터 | 스냅인 AMP 103956-3 센서가 장착되어 있습니다. | |
