제품 상세 정보:
|
| 전원 공급: | ≤15VDC 또는 ≤3.0mA DC | 작동 온도 범위: | -30℃ ~ +100℃ |
|---|---|---|---|
| 입력 임피던스: | 4kq ~ 6kq | 절연 저항: | 100MQ, 100VDC |
| 허용 과부하: | 압력 범위 ≤40kpa | 무게: | 0.001g |
| 강조하다: | 방수 전자 압력 센서,마사저 전자 압력 센서,40kPa 전자 압력 센서 |
||
제품 설명:

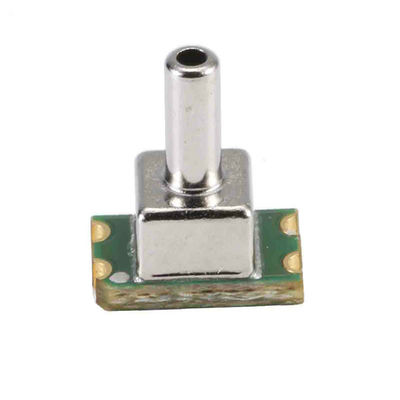

XGZP151 40kPa 가이드 압력 대동기 센서는 방수 및 전자 혈압 모니터 마사저 및 베개에 적합합니다
특징:
측정 범위: -100 kpa에서 0kPa... 200kPa
MEMS 기술
가이드 압력 양식
PCB 포장 형태
그것은 건조하고 부식적이지 않은 기체에 적합합니다.
작동 온도 범위:-30°C ~ +100°C
칩은 앞부분에 압력을 가하고 있습니다.
공기 노즐의 지름은 선택적입니다 (3mm 또는 2.17mm).
전기 성능
전원 공급 장치: ≤15VDC 또는 ≤3.0mADC
입력 임피던스:4kQ ~ 6kQ
출력 임피던스:4kQ ~ 6kQ
단열 저항: 100m · 100VDC
허용되는 과부하: 허용되는 과부하:3배 전체 규모 (압 범위 ≤40kPa)
전체 스케일의 2배 (40kPa<압 범위 ≤200kPa)
XGZP151 압력 센서는 소비자 전자제품 및 자동차 전자제품과 같은 분야에 적용됩니다. 그것의 핵심 구성 요소는 MEMS 기술을 사용하여 처리 된 장치입니다.
압력에 민감한 실리콘 피에조레시티브 칩입니다. 이 압력에 민감한 칩은 탄력적 인 막과 막에 통합된 네 개의 저항으로 구성되어 있습니다.즉 압력에 민감한 저항기 4개
휠스톤 다리 구조가 형성되었습니다. 탄력막에 압력을 가할 때, 다리는 가해진 압력에 선형적으로 비례하는 전압을 생성합니다.
출력 신호

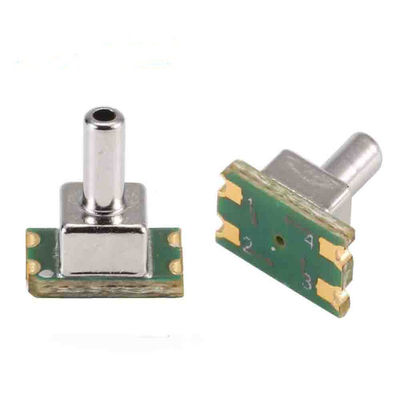

XGZP151 압력 센서는 PCB 보드를 기본 재료로 포장, 사용자가 표면 마운트를 통해 설치하는 것이 편리한 컴팩트 구조를 특징으로
설치할 수 있습니다. 그것은 우수한 선형성, 반복성과 안정성,그리고 사용자들이 작동 증폭기 또는 통합 회로를 사용하여 출력 및 온도 변동을 디버깅하는 것이 편리합니다.
그리고 보상도
S사양:
| 측정 범위 | -100kPa에서 0kPa까지 200kPa |
| 포장 형태 | SMD/DIP |
| 작동 온도 | 0°C ~ 40°C |
| 작동 온도 범위 | -30°C ~ +100°C |
