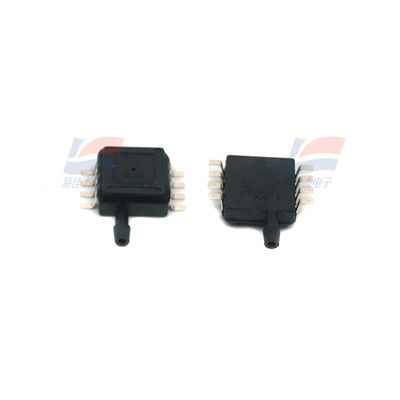

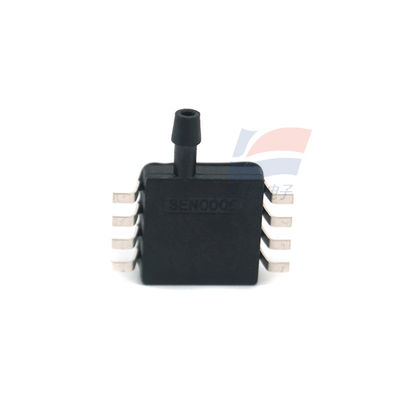

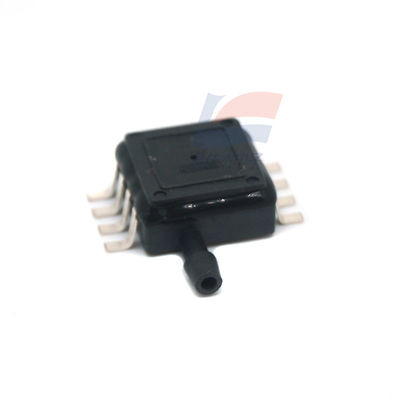

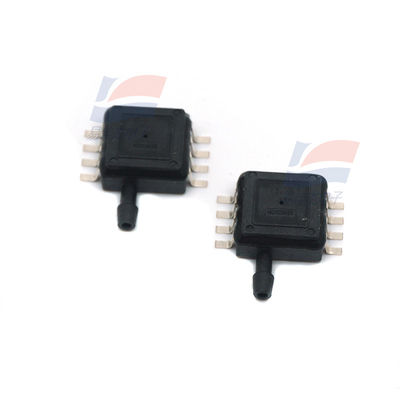

YJJ XGZP164 1kPa 가로 이중 흡수 파이프 차차 압력 센서는 의료 소비자 전자제품에 사용됩니다

제품 설명:

XGZP164 1kPa 가로 듀얼 입수 파이프 차차 압력 센서는 의료 소비자 전자제품에 사용됩니다

특징:

측정 범위: -100 kpa에서 0kPa... 1kPa... 200kPa

MEMS 기술

압력차량 또는 압력 측정기 형태

SOP 포장형, 옆 공기 노즐

부식성 가스에 적용됩니다.

작동 온도 범위: -30°C ~ +100°C

최대 정적 압력은 500kPa입니다.

핀의 방향은 선택할 수 있습니다

"응용 분야"

호흡기, 영세 측정기, 수면 무호흡증 치료 장치 등 의학적 분야

공기 흐름 감지, 난방, 환기 및 에어컨, 공기 장비, 압력 스위치 및 기타 산업 분야

생물학, 소형 가전제품, 소비자 전자제품, 스포츠 및 피트니스 장비, 소방 장비, 사물 인터넷 및 기타 분야

제품 개요

XGZP164형 피에조레시티브 압력 민감 요소는 바이오 의학 및 자동차 전자 등 분야에 적합한 압력 센서입니다.

그것은 MEMS 기술에 의해 처리 된 실리콘 피에조 레시스티브 압력 민감 칩입니다. 압력 민감 칩은 탄력적인 막으로 구성되어 있으며 막에 통합됩니다.

4개의 레지스터로 구성되어 있습니다. 4개의 바리스터들은 Wheatstone 브릿지 구조를 형성합니다. 탄력적인 막에 압력을 가할 때 브릿지는 접촉 지점을 생성합니다.

적용된 압력의 선형 비례 관계를 가진 전압 출력 신호.

XGZP164 압력 민감 부품은 사용자가 표면 장착을 채택하기 위해 편리한 표준 SOP8 형태로 포장 된 OEM 부품입니다.

표면 공기 노즐은 갈고리가 설계되어 있으며, 이는 옆 공기 흡입 압력 구조에 적합하며 공기 노즐이 떨어지는 것을 효과적으로 방지합니다.

우수한 선형성, 반복성 및 안정성, 높은 민감성, 사용자가 디버깅 및 출력 및 온도 변동을 보상하는 데 편리합니다.

구조적 성능

압력 민감 칩: 실리콘 물질

납 실: 금 실

캡슐화 껍질: PPS 물질

핀: 은으로 가루된 구리

순중량: 약 0.4 그램

"전기 성능"

전원 공급: ≤15V DC 또는 ≤3.0mA DC

입력 임피던스: 4kΩ ~ 6kΩ

출력 임피던스: 4kΩ ~ 6kΩ

단열 저항: 100MΩ,100VDC

허용되는 과부하: 최대 정적 압력의 3배 (최대 정적 압력 ≤40kPa)

1최대 정적 압력 (40kPa < 최대 정적 압력 ≤350kPa) 의 5배

조건"

측정 매개체: 공기

중간 온도 (25±1) °C

실내 온도 (25±1) °C

진동: 0.1g ((1m/s 2) 최대

습도: (50%±10%) RH

전원 공급: (5±0.005) V DC

다음 기본 매개 변수들에 대한 기준 시험 조건으로만 사용된다.

S사양:
