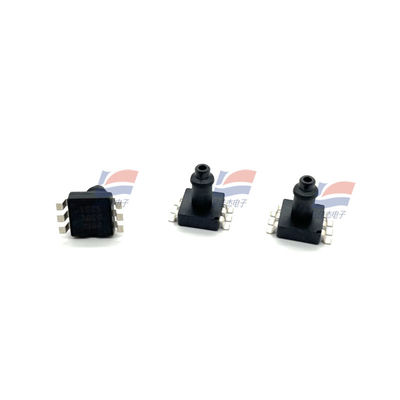

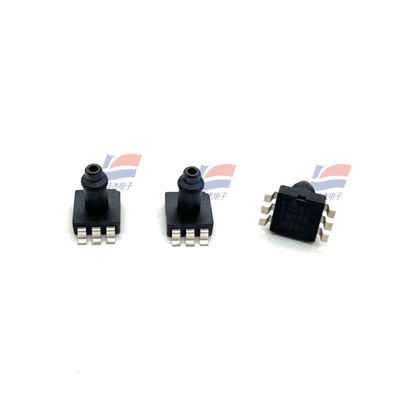

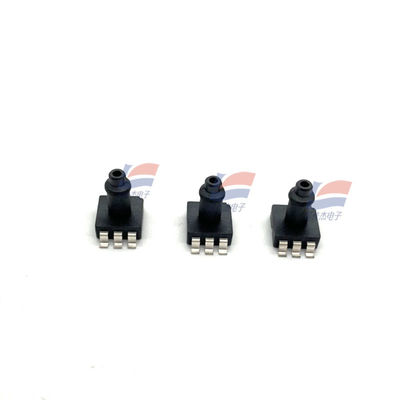

YJJ XGZP166 짧은 흡입 파이프 3mm 가스 압력 센서 POCT 혈액 면역량 분석기 10kPa

제품 설명:

XGZP166 짧은 흡입 파이프 3mm 가스 압력 센서 POCT 혈액 면역량 분석기 10kPa

특징:

측정 범위: -100 kpa ~ 0kPa... 350kPa

MEMS 기술

가이드 압력 양식

SOP 패키지 양식, 3MM 짧은 공기 노즐

부식성이 없는 기체에 적합합니다.

작동 온도 범위:-30°C ~ +100°C

칩의 역압 챔버는 압력이 있습니다

핀의 방향은 선택할 수 있습니다

전기 성능

전원 공급 장치: ≤15VDC 또는 ≤3.0mA DC

입력 임피던스:4kQ ~ 6kQ

출력 임피던스:4kQ ~ 6kQ

단열 저항: 100m · 100VDC

허용되는 과부하: 허용되는 과부하:3배 전체 규모 (압 범위 ≤40kPa)

전체 스케일의 2배 (40kPa<압 범위 ≤200kPa)

1전체 규모의 5배 (200kPa < 압력 범위 ≤350kPa)

적용된 압력의 선형 비례 관계를 가진 전압 출력 신호.

XGZP166 압력에 민감한 구성 요소는 사용자가 표면 장착을 채택하기에 편리한 표준 SOP8 형태로 포장 된 OEM 구성 요소입니다.

표면 공기 노즐은 갈고리가 설계되어 있으며, 이는 옆 공기 흡입 압력 구조에 적합하며 공기 노즐이 떨어지는 것을 효과적으로 방지합니다.

우수한 선형성, 반복성 및 안정성, 높은 민감성, 사용자가 디버깅 및 출력 및 온도 변동을 보상하는 데 편리합니다.

구조적 성능

압력 민감 칩: 실리콘 물질

납 실: 금 실

캡슐화 껍질: PPS 물질

핀: 은으로 가루된 구리

순중량: 약 0.4 그램

"전기 성능"

전원 공급: ≤15V DC 또는 ≤3.0mA DC

입력 임피던스: 4kΩ ~ 6kΩ

출력 임피던스: 4kΩ ~ 6kΩ

단열 저항: 100MΩ,100VDC

허용되는 과부하: 최대 정적 압력의 3배 (최대 정적 압력 ≤40kPa)

1최대 정적 압력 (40kPa < 최대 정적 압력 ≤350kPa) 의 5배

조건"

측정 매개체: 공기

중간 온도 (25±1) °C

실내 온도 (25±1) °C

진동: 0.1g ((1m/s 2) 최대

습도: (50%±10%) RH

전원 공급: (5±0.005) V DC

다음 기본 매개 변수들에 대한 기준 시험 조건으로만 사용된다.

S사양:
