제품 상세 정보:
|
| 측정된 매체: | 공기 | 매체 온도: | (25+1) ° 0 |
|---|---|---|---|
| 환경 온도: | (25+1)) | 진동: | 0.1g (1m/s) max |
| 습도: | (50%± 10%) RH | 원천: | (5 ± 0.005) V DC |
| 강조하다: | 대기 압력 고도 측정기 압력 센서,오일 압력 압력 센서,액체 수준의 압력 센서 |
||
제품 설명:

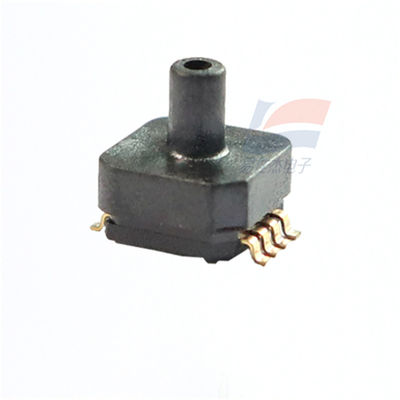

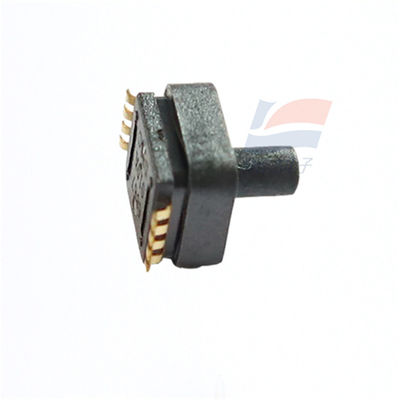

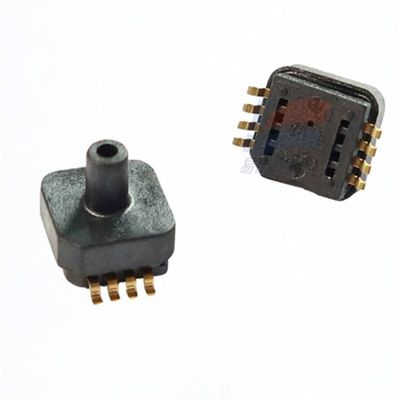

XGZP183 압력 센서는 방수하고 액체 수준의 오일 압력 및 대기 압력 고도 측정기에 적합합니다.
특징:
XGZP183 피에조레시티브 압력 민감 요소는 바이오 의학 및 자동차 전자 등 분야에 적합한 압력 센서입니다.그 핵심 구성 요소는 MEMS 기술로 처리 된 실리콘 피에조레시티브 압력 민감 칩입니다.이 압력 감수성 칩은 탄력적 인 막과 막에 통합 된 네 개의 저항으로 구성됩니다. 네 개의 압력 감수성 저항은 Wheatstone 브리지 구조를 형성합니다.압력이 탄력막에 작용할 때, 다리는 적용 된 압력에 선형적으로 비례하는 전압 출력 신호를 생성합니다.
XGZP183 압력에 민감한 구성 요소는 표준 SOP6 형태로 포장 된 OEM 구성 요소이며 사용자가 표면 장착을 사용하기 편리합니다. 칩 표면은 부드러운 실리콘으로 코팅됩니다.수분과 오일 증기를 효과적으로 방지 할 수 있습니다..
우수한 선형성, 반복성 및 안정성, 높은 민감성, 사용자가 디버깅 및 출력 및 온도 변동을 보상하는 데 편리합니다.
구조적 성능
압력 민감 칩: 실리콘 물질
납 실: 금 실
포장 껍질:PPS 물질
핀: 금으로 칠한
보호 접착제: 플루오르 함유의 실리콘 고무
전기 성능
전원 공급 장치: ≤15VDC 또는 ≤3.0mADC
입력 임피던스:4kQ ~ 6k2
출력 임피던스:4kQ ~ 6kQ
단열 저항: 100m · 100VDC
허용되는 과부하: 전체 규모의 15배
제품 특성
측정 범위: -100kPa~0kPa...7kPa...200kPa
MEMS 기술
절대 압력 형태
SOP 포장 양식, 접착제 채우기 처리
부식성 및 전도성 없는 가스나 액체에 적합합니다.
작동 온도 범위:-30°C ~ +100°C
칩의 역압 챔버는 압력이 있습니다
적용 분야
소형 가전제품의 경우, 쌀 요리장, 소아 우유 기계, 물 정제기, 커피 머신, 타이어 압력 측정기, 브레이크 부스터,보조 스티어링 증폭기 및 MAP 센서자동차 전자기기 분야에서는 마사저, 공기 매트리스, 동물 혈압 센서 및 위장 센서가 있습니다. 의료 및 체력 장비 분야에서는
기기, 계측기 및 다른 절대압 시스템
S사양:
| 측정 범위 | - 100kPa~0kPa... 7kPa... 200kPa |
| 포장 형태 | SMD/DIP |
| 작동 온도 | 0°C ~ 40°C |
| 작동 온도 범위 | -30°C ~ +100°C |
