제품 상세 정보:
|
| 측정 매체: | 공기 | 매체 온도: | (25 ± 1) ± |
|---|---|---|---|
| 환경 온도: | (25 ± 1) ± | 진동: | 0.1g (1m/s ²) max |
| 습도: | (50%± 10%) RH | 전원 공급: | (5 ± 0.005) V DC |
| 강조하다: | 환경 온도 차원압 대동기 센서,MV 환기 차원압 대동기 센서 |
||
제품 설명:

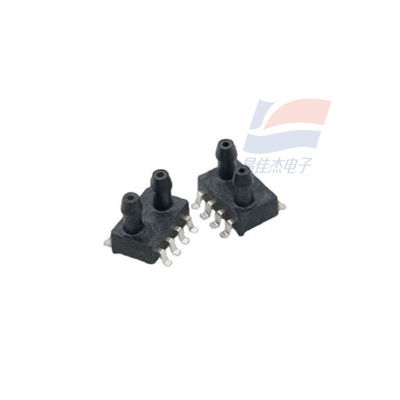

XGZP190 차차 압력 대압 센서 차차 MV 공기 필터 환기기 SOP8
특징:
측정 범위: -100 kpa에서 0kPa... 1kPa... 200kPa
MEMS 기술
압력차량 또는 압력 측정기 형태
SOP 포장 형태, 공기 노즐 방울 구조
부식성 가스에 적용됩니다.
작동 온도 범위: -30°C ~ +100°C
핀의 방향은 선택할 수 있습니다
"응용 분야"
호흡기, 영세 측정기, 수면 무호흡증 치료 장치 등 의학적 분야
공기 흐름 감지, 난방, 환기 및 에어컨, 공기 장비, 압력 스위치 및 기타 산업 분야
생물학, 소형 가전제품, 소비자 전자제품, 스포츠 및 피트니스 장비, 소방 장비, 사물 인터넷 및 기타 분야
제품 개요
XGZP190 피에조레시티브 압력 민감 요소는 바이오 의학 및 자동차 전자 등 분야에 적합한 압력 센서입니다.
그것은 MEMS 기술에 의해 처리 된 실리콘 피에조 레시스티브 압력 민감 칩입니다. 압력 민감 칩은 탄력적인 막으로 구성되어 있으며 막에 통합됩니다.
4개의 레지스터로 구성되어 있습니다. 4개의 바리스터들은 Wheatstone 브릿지 구조를 형성합니다. 탄력적인 막에 압력을 가할 때 브릿지는 접촉 지점을 생성합니다.
적용된 압력의 선형 비례 관계를 가진 전압 출력 신호.

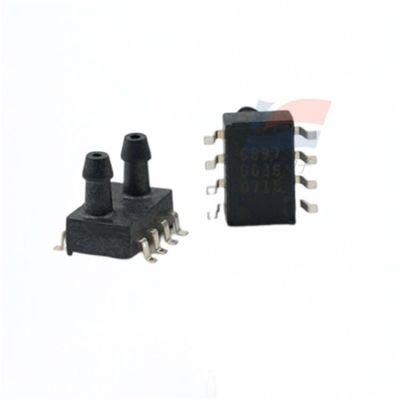

XGZP190 압력에 민감한 부품은 사용자가 표면 장착 및 가스를 채택하기 위해 편리한 표준 SOP8 형태로 포장 OEM 부품입니다.
입구 는 갈고리 로 설계 되어 있으며, 압력 을 받으면 튜브 가 떨어지는 것 을 효과적으로 방지 한다.
우수한 선형성, 반복성 및 안정성, 높은 민감성, 사용자가 디버깅 및 출력 및 온도 변동을 보상하는 데 편리합니다.
구조적 성능
압력 민감 칩: 실리콘 물질
납 실: 금 실
캡슐화 껍질: PPS 물질
핀: 은으로 가루된 구리
순중량: 약 0.4 그램
"전기 성능"
전원 공급: ≤15V DC 또는 ≤3.0mA DC
입력 임피던스: 4kΩ ~ 6kΩ
출력 임피던스: 4kΩ ~ 6kΩ
단열 저항: 100MΩ,100VDC
허용되는 과부하: 최대 정적 압력의 3배 (최대 정적 압력 ≤40kPa)
1최대 정적 압력 (40kPa < 최대 정적 압력 ≤200kPa) 의 5배
P2:250KPA의 낮은 압력 끝에서 최대 과부하 압력
측정 매개체: 공기
중간 온도 (25±1) °C
실내 온도 (25±1) °C
진동: 0.1g ((1m/s 2) 최대
습도: (50%±10%) RH
전원 공급: (5±0.005) V DC
S사양:
| 측정 범위 | - 100kPa에서 0kPa... 1kPa... 200kPa |
| 포장 형태 | SMD/DIP |
| 작동 온도 | 0°C ~ 40°C |
| 작동 온도 범위 | -30°C ~ +100°C |
