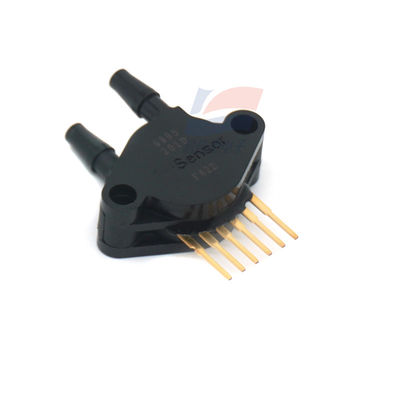

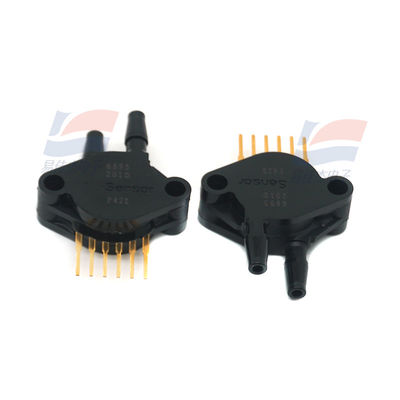

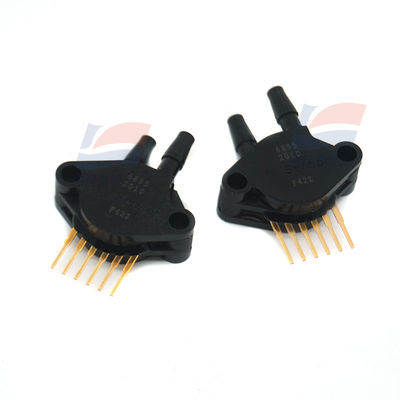

YJJ XGZP192 압력 센서는 0~10, 50, 100, 200kPa의 압력 범위를 가지며 스마트 홈과 같은 사물 인터넷 분야에 사용됩니다.

제품 설명:

XGZP192 압력 센서 0 ~ 10, 50, 100, 200kPa의 압력 범위는 스마트 홈과 같은 사물 인터넷 분야에서 사용됩니다.

특징:

측정 범위: 0~10, 50, 100~200kPa

MEMS 기술

가이드 압력 유형

표준 아날로그 출력 신호

온도 보상

공기 노즐은 분리 방지 구조를 갖추고 있습니다

다양한 압력 범위와 출력이 사용자 정의 될 수 있습니다

"응용 분야"

혈전 장치, 호흡기, 산소 생성기, 모니터 및 기타 의료 분야

마사저, 마사지 의자 및 공기 매트리스와 같은 스포츠 및 피트니스 장비 분야

스마트 화재 보호 및 스마트 가정과 같은 사물 인터넷 분야

압도 측정기, 공기 부품 및 다른 산업용 제어장치

제품 개요

XGZP192 압력 센서는 바이오 의학, 산업 제어 및 사물 인터넷과 같은 분야에 적용됩니다. 그것의 핵심 구성 요소는 MEMS 장치입니다.

기술에 의해 처리 된 실리콘 피에조 레시스티브 압력 민감 칩. 이 압력 민감 칩은 탄력적 인 막과 막에 통합 된 네 개의 저항으로 구성됩니다.

4개의 바리스터 는 Wheatstone 다리 구조 를 형성 한다. 압력 이 탄력적 인막 에 작용 할 때, 다리는 가해진 압력 과 일치 하는 선 을 생성 한다

전압 출력 신호는 비례 관계를 가지고 있습니다. 내장 회로는 제로 포인트 출력, 풀 스케일 출력 및 온도 변동과 같은 센서의 매개 변수를 정렬했습니다.

그리고 고밀도의 표준 전압 출력 신호를 생성하기 위해 보상 장치가 제공되며, 공급 전압을 기준으로 합니다.

XGZP192 압력 센서는 사용자가 설치하기 편리한 표준 DIP 플러그인 형태로 포장됩니다.

압력 장치는 과도한 압력으로 인해 떨어지는 것을 방지합니다.

XGZP192 압력 센서의 측정 매체는 공기와 같은 부식성이 없는 기체로 제한됩니다. 부식성이 없는 기체 이외의 압력

언론의 경우, 문의하실 수 있습니다.

"구조성능"

압력 민감 칩: 실리콘 물질

납 실: 금 실

껍질 재료: PPS 물질

허용되는 과부하: 전체 규모의 3배 (압 범위 ≤50kPa)

전체 규모의 2배 (50kPa < 압력 범위 ≤200kPa)

Xgzp192_스펙트럼 시트 _중국어 _V13

5분의 1

압력 아래 에서 완전 한 것 이 드러난다

Xgzp192_전시판 _중국어 _V1.3 2/5

측정 매개체: 공기

중간 온도 (25±1) °C

실내 온도 (25±1) °C

진동: 0.1g ((1m/s 2) 최대

습도: (50%±10%) RH

전원 공급: (10±0.005) VDC

다음 기본 매개 변수들에 대한 기준 시험 조건으로만 사용된다.

사양:
