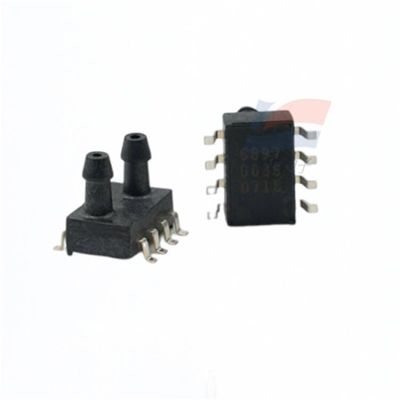

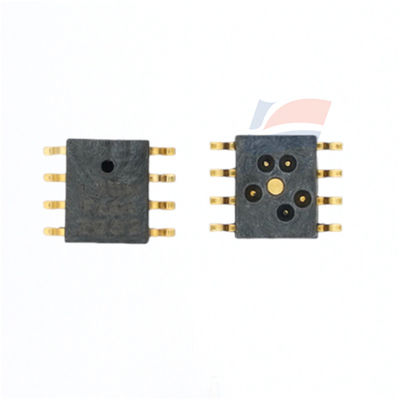

YJJ XGZP193-200kPa 가이브 압력 센서는 온도 보상 측면 공기 흡입 노즐로 캘리브레이션되었습니다.

제품 설명:

XGZP193-200kPa 가이브 압력 센서는 온도 상쇄 측면 공기 흡입 노즐로 캘리브레이션되었습니다.

특징:

측정 범위: 0kPa ~ 100kPa... 700kPa

MEMS 기술

절대 압력 형태

SOP 포장 양식, 접착제 채우기 처리

부식성 및 전도성 없는 가스나 액체에 적합합니다.

작동 온도 범위:-30°C ~ +100°C

작은 크기

전기 성능

전원 공급 장치: ≤15VDC 또는 ≤3.0mA DC

입력 임피던스:4kQ ~ 6kQ

출력 임피던스:4kQ ~ 6kQ

단열 저항: 100m · 100VDC

허용되는 과부하:1.5 곱하기 전체 규모

폭발 압력: ≥ 2 배 전체 규모

XGZP193 압력 센서는 바이오 의학, 산업 제어 및 사물 인터넷과 같은 분야에 적용됩니다. 그것의 핵심 구성 요소는 MEMS 장치입니다.

기술에 의해 처리 된 실리콘 피에조 레시스티브 압력 민감 칩. 이 압력 민감 칩은 탄력적 인 막과 막에 통합 된 네 개의 저항으로 구성됩니다.

4개의 바리스터 는 Wheatstone 다리 구조 를 형성 한다. 압력 이 탄력적 인막 에 작용 할 때, 다리는 가해진 압력 과 일치 하는 선 을 생성 한다

전압 출력 신호는 비례 관계를 가지고 있습니다. 내장 회로는 제로 포인트 출력, 풀 스케일 출력 및 온도 변동과 같은 센서의 매개 변수를 정렬했습니다.

그리고 고밀도의 표준 전압 출력 신호를 생성하기 위해 보상 장치가 제공되며, 공급 전압을 기준으로 합니다.

XGZP193 압력 센서는 사용자가 설치하기 편리한 표준 DIP 플러그인 형태로 포장됩니다.

압력 장치는 과도한 압력으로 인해 떨어지는 것을 방지합니다.

XGZP193 압력 센서의 측정 매개체는 공기와 같은 부식적이지 않은 기체로 제한됩니다. 부식적이지 않은 기체 이외의 압력

언론의 경우, 문의하실 수 있습니다.

"구조성능"

압력 민감 칩: 실리콘 물질

납 실: 금 실

껍질 재료: PPS 물질

허용되는 과부하: 전체 규모의 3배 (압 범위 ≤50kPa)

전체 규모의 2배 (50kPa < 압력 범위 ≤200kPa)

Xgzp193_스펙트럼 시트 _중국어 _V13

5분의 1

압력 아래 에서 완전 한 것 이 드러난다

Xgzp192_전시판 _중국어 _V1.3 2/5

측정 매개체: 공기

중간 온도 (25±1) °C

실내 온도 (25±1) °C

진동: 0.1g ((1m/s 2) 최대

습도: (50%±10%) RH

전원 공급: (10±0.005) VDC

다음 기본 매개 변수들에 대한 기준 시험 조건으로만 사용된다.

사양:
