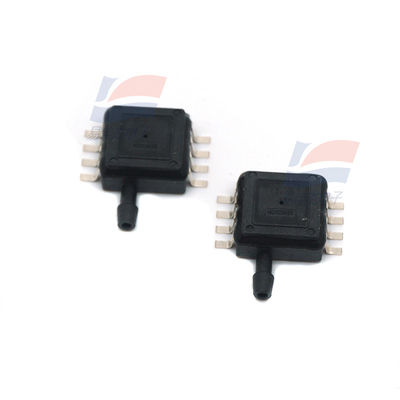

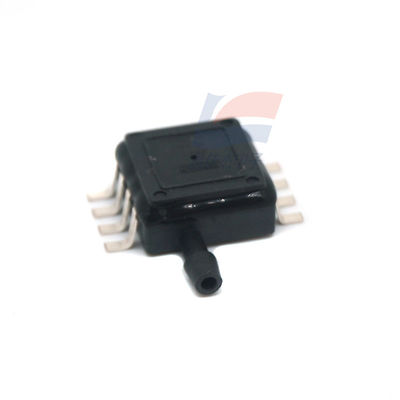

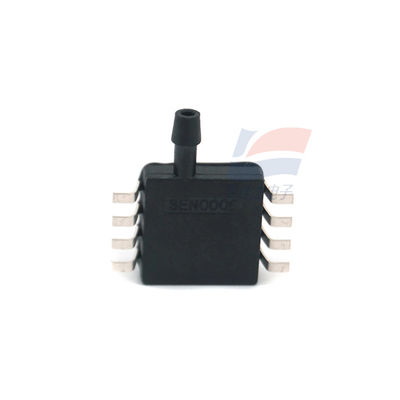

YJJ XGZP194-10kPa 게이지 압력 센서 mV 출력 측면 수평 이중 공기 흡입 세탁기

제품 설명:

XGZP194-10kPa 게이지 압력 센서 mV 출력 측면 수평 이중 공기 흡입 세탁기

특징:

측정 범위: 0kPa ~ 10, 50, 100, 200

MEMS 기술

게이지 압력 유형

아날로그 보정 출력 신호

우수한 대체 가능성, 플러그 앤 플레이

다양한 압력 범위 및 출력을 사용자 정의할 수 있음

응용 분야

지혈 장치, 인공호흡기, 산소 발생기, 모니터 및 기타 의료 분야; 마사지기, 마사지 의자, 에어 매트리스 및 기타 스포츠 및 피트니스 장비 분야; 스마트 소방, 스마트 홈 및 기타 사물 인터넷 분야; 압력 게이지, 공압 부품 및 기타 산업 제어 분야

구조적 성능

압력 감지 칩: 실리콘 재료

리드선: 금선

쉘 재질: PPS 재질, FR4

허용 과부하: 전체 범위의 2배

XGZP194 압력 센서는 생물의학, 산업 제어 및 사물 인터넷과 같은 분야에 적용할 수 있습니다. 핵심 구성 요소는 MEMS 장치입니다.

기술로 처리된 실리콘 압저항 압력 감지 칩. 이 압력 감지 칩은 탄성 막과 막에 통합된 4개의 저항기로 구성됩니다.

4개의 가변 저항기는 휘트스톤 브리지 구조를 형성합니다. 압력이 탄성 막에 작용하면 브리지는 적용된 압력에 일치하는 선을 생성합니다.

비례 관계가 있는 전압 출력 신호. 내장 회로는 제로점 출력, 전체 범위 출력 및 온도 드리프트와 같은 센서의 매개변수를 보정했습니다.

그리고 보상은 공급 전압을 기준으로 고정밀 표준 전압 출력 신호를 생성하기 위해 제공됩니다.

XGZP194 압력 센서는 사용자가 설치하기 편리하도록 표준 DIP 플러그인 형태로 포장되어 있습니다. 후크가 있는 공기 흡입 노즐의 디자인은

과도한 압력으로 인해 가압 장치가 떨어지는 것을 방지할 수 있습니다.

XGZP194 압력 센서의 측정 매체는 공기와 같은 부식성 가스로 제한됩니다. 부식성 가스가 아닌 압력의 경우

매체의 경우, 언제든지 문의하십시오.

"구조적 성능"

압력 감지 칩: 실리콘 재료

리드선: 금선

쉘 재질: PPS 재료

허용 과부하: 전체 범위의 3배 (압력 범위 ≤50kPa)

전체 범위의 2배 (50kPa< 압력 범위 ≤200 kpa)

Xgzp194_사양 시트 _중국어 _V1.3

5분의 1

완벽함은 압력 하에서 드러납니다

Xgzp194_사양 시트 _중국어 _V1.3 2/5

측정 매체: 공기

매체 온도: (25±1) ℃

주위 온도: (25±1) ℃

진동: 0.1g(1m/s ²) 최대

습도: (50%±10%) RH

전원 공급 장치: (10±0.005) VDC

다음 기본 매개변수에 대한 벤치마크 테스트 조건으로만 사용됩니다.

사양:
