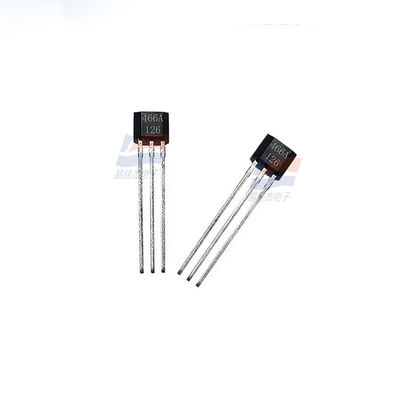

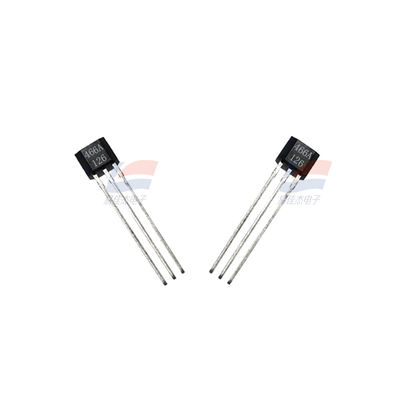

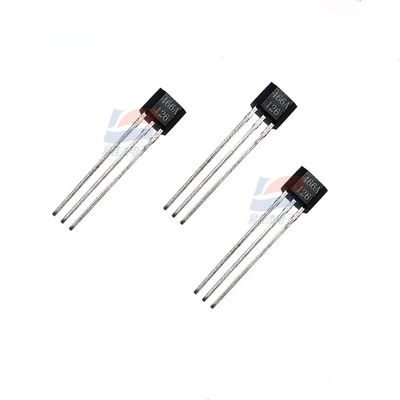

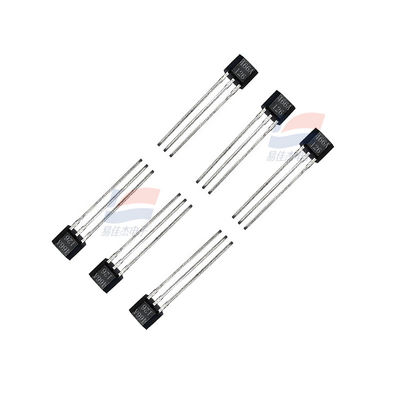

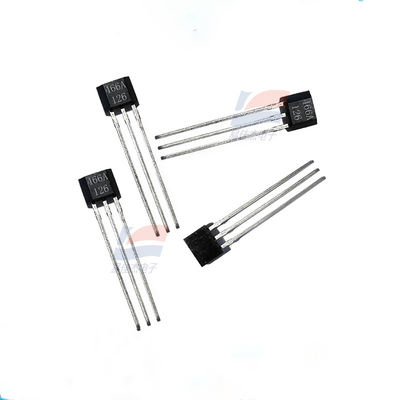

YJJ SS466A 바이폴라 래치 홀 IC, 고작동점 모터 제어 감지용, 아날로그 출력, 감지 범위 60 G ~ 200 G

제품 설명:

SS466A 양극성 래치 홀 IC 고작동 지점 모터 제어 감지

특징:

SS400 시리즈 및 SS500 시리즈 래치 위치 센서 집적 회로는 저, 중, 고 자기장 강도를 가진 단극 디지털 홀 효과 센서 집적 회로입니다. 플랫 TO-92 스타일, SOT-89B 패키지. 디지털 전류 싱크 출력 SS400 시리즈 센서 집적 회로는 소형 범용 디지털 홀 효과 센서입니다. 영구 자석 또는 전자석에서 제공하는 자기장에 의해 작동하며, 교번하는 북극과 남극 또는 남극에만 반응하는 데 사용됩니다. 양극성 래치 자석과 단극 자석을 선택할 수 있습니다.

밴드갭 조정 기능은 3.8Vdc ~ 30Vdc의 전원 공급 전압 범위 내에서 안정적인 작동을 보장하는 데 도움이 됩니다. 이러한 센서는 20mA의 연속 전류 출력을 달성할 수 있으며 최대 50mA의 전류로 사이클링할 수 있습니다. 3.8V 전압에서 작동하는 기능은 많은 잠재적인 저전압 응용 분야에서 사용할 수 있습니다.

디지털 개방 회로 컬렉터 전류 싱크 출력은 다양한 전자 회로에 쉽게 연결하여 사용할 수 있습니다.

신뢰할 수 있는 제품을 제공하고 일관된 품질을 유지하기 위해 SS400 시리즈는 25°C [75°F] 및 125°C [257°F]에서 테스트되었습니다. 이 시리즈의 모든 카탈로그 제품은 150°C [302°F]의 온도에서 작동할 수 있습니다.

설계 유연성을 위해 다음과 같은 핀 및 패키징 옵션이 제공됩니다.

직선 핀, 길이 14.99mm [0.59인치], 벌크 또는 롤업 상자에 포장

직선 핀, 길이 18.7mm [0.735인치], 벌크 포장

성형 핀, 길이 14.99mm [0.59인치], 벌크 또는 롤 형태 상자에 포장

잠재적 응용 분야

산업

HVAC, 수도 계량기, 연료 계량기 및 가스 유틸리티 계량기의 고주파 유량 감지

수도 계량기, 전기 계량기 및 가스 계량기의 변조 방지 감지

액체 레벨 감지

모터 속도 감지

실린더 내 위치 감지

Honeywell의 자기 저항(MR) 센서는 시장에서 가장 민감한 저자기장 고체 자기 센서로, 70 mG(7 nT)에서 6 G(0.6 mT)까지 자기장의 방향과 크기를 측정하는 데 사용할 수 있습니다. Honeywell의 자기 저항 센서는 강자성 물체의 존재 또는 지구 자기장 내 강자성 물체의 위치로 인해 발생하는 지구 자기장의 변화를 감지할 수 있습니다. 고대역폭을 활용하여 고속으로 움직이는 차량 및 기타 철 함유 물체를 감지할 수 있습니다. 이러한 센서는 비접촉 설계를 채택하며, 작동 거리는 측정되는 강자성 질량에 따라 달라집니다.

Honeywell 홀 자기 센서 제품군은 산업 자동화, 자동차 전자 제품 및 의료 장비와 같은 여러 분야에서 중요한 역할을 합니다. 다음은 이 제품군에 대한 자세한 개요입니다.

I. 제품군 개요

센서 기술의 선두 주자인 Honeywell의 홀 자기 센서 제품군은 고급 홀 효과 원리를 채택하여 자기장의 변화를 측정하여 물체의 위치, 속도 및 방향과 같은 매개변수를 감지합니다. 이러한 센서는 고정밀, 고감도, 저전력 소비 및 안정적인 신뢰성을 특징으로 하며 다양한 복잡한 응용 시나리오의 요구 사항을 충족할 수 있습니다.

II. 주요 특징

고정밀 측정

Honeywell 홀 자기 센서는 자기장의 변화를 정확하게 측정하여 물체의 위치를 정밀하게 감지할 수 있습니다. 이러한 고정밀 측정 특성은 센서에 산업 자동화의 위치 지정, 내비게이션 및 제어 시스템에서 상당한 이점을 제공합니다.

사양:
