제품 상세 정보:
|
| 최대출력전압: | 0.4VDC | Output current: | 20 milliamperes |
|---|---|---|---|
| 저장 온도: | -40 ° C ~ 150 ° C [-40 ° F ~ 302 ° F] | 방출점: | -40G 타입 (-40°C ~ 150°C) |
| 패키징 유형: | SOT-89B | 전원 공급 전압: | 3 VDC ~ 24 VDC |
| 강조하다: | SS351AT 디지털 위치 센서,홀 효과 디지털 위치 센서 ICs,전 범위 디지털 위치 센서 ICs |
||
제품 설명:
SS551AT SS351AT SS451A 풀 레인지 홀 효과 디지털 위치 센서 IC
특징:
SS551AT 홀 효과 디지털 위치 센서 IC, 전체 극성, 낮은 감도, SOT-89B, 1000개/포켓 테이프 및 릴.
SS551AT 시리즈의 저가형 바이폴라 홀 효과 센서 IC는 표면 실장 패키징을 채택하고 전체 온도 범위에서 열 균형 집적 회로를 특징으로 합니다. 바이폴라 자기 응답은 북극과 남극 사이에서 번갈아 나타납니다.
내장된 전압 안정기는 4.5Vdc ~ 24Vdc의 전원 공급 전압 범위 내에서 매우 안정적인 작동을 제공할 수 있습니다. 내부 회로는 센서 손상을 방지하고 전원 공급 전압 극성의 예기치 않은 반전을 방지할 수 있습니다. SS50AT 시리즈의 저가형 바이폴라 홀 효과 센서는 영구 자석 또는 전자석의 자기장에 의해 작동하는 작고 다기능적인 디지털 홀 효과 장치입니다. 콜렉터 오픈 드레인의 출력 전압은 다양한 전자 회로에 쉽게 연결할 수 있습니다.
참고: 집적 회로는 견고한 설계에서 뛰어난 온도 안정성과 정확성을 제공합니다. 이러한 디지털 홀 센서의 작동 온도 범위는 -40°C ~ 125°C [-40°F ~ 257°F]이므로 상업, 소비자 및 산업 환경에 적합합니다.
기술 사양
시리즈 이름: SS351AT, SS451A, SS551AT
자기 구동 유형 전체 극
최대 출력 전압은 0.4 Vdc입니다.
출력 전류는 20밀리암페어입니다.
출력 유형 싱킹
보관 온도: -40°C ~ 150°C [-40°F ~ 302°F]
릴리스 지점 -40 G typ. (-40°C ~ 150°C)

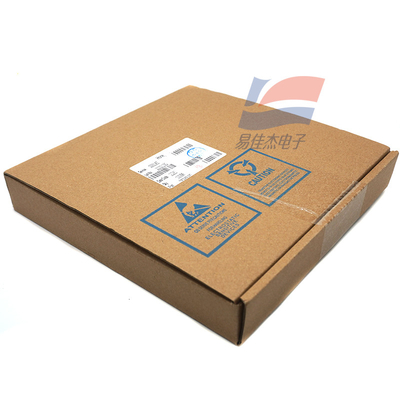

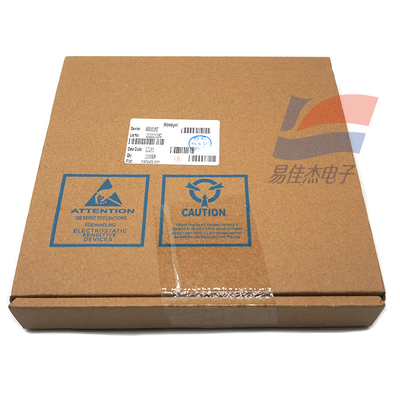

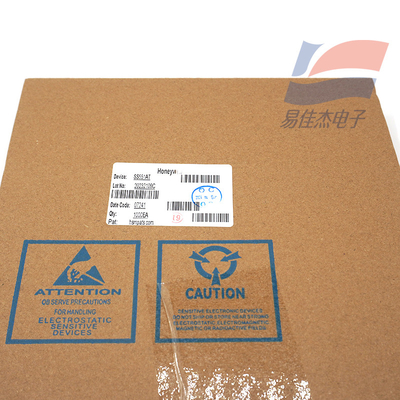

패키징 유형 SOT-89B, 포켓 테이프 및 릴, 롤당 1000개
스위칭 시간은 최대 1.5μs까지 감소(90%에서 10%로)
제품 카테고리: 홀 효과 디지털 위치 센서 IC
전원 공급 전압: 3 Vdc ~ 24 Vdc (-40°C ~ 150°C)
전원 공급 전류의 일반적인 값은 3.5mA입니다. (25°C, 3 Vdc)
최대 누설 전류는 10μA입니다.
작동 온도: -40°C ~ 150°C [-40°F ~ 302°F]
작동 지점: 85 G typ. (-40°C ~ 150°C)
35 G typ. (-40°C ~ 150°C)를 구별합니다.
스위칭 시간은 최대 1.5μs까지 증가(10%에서 90%로)
전 세계 가용성
제품 기능
마이크로 구조: SOT-89B 플라스틱 패키징, 자동 조립용 릴 및 릴
에너지 효율이 4.5Vdc인 경우 최대 전력 소비는 5mA에 불과합니다.
디지털 전류 흡수 출력
링 자석 응용 분야를 위한 바이폴라 자기 요소
높은 출력 전류 용량(20mA)
고속 - 작동 주파수 범위는 0kHz에서 100kHz 이상
넓은 온도 범위는 -40°C ~ 125°C [-40°F ~ 257°F]
내장된 역 극성 보호 기능
응용 분야
속도 및 RPM 센서
브러시리스 DC 모터의 정류
모터 및 팬 제어
자기 코딩
타코미터, 카운터 픽업 트럭
광 디스크 속도, 테이프 회전 감지
유량 감지
사양:
| 센서 유형 | 자기 센서 |
| 감지 범위 | ±50mT |
| 작업 지점(BOP | SS551AT SS351AT SS451A |
| 전원 공급 전압 | 30V |
