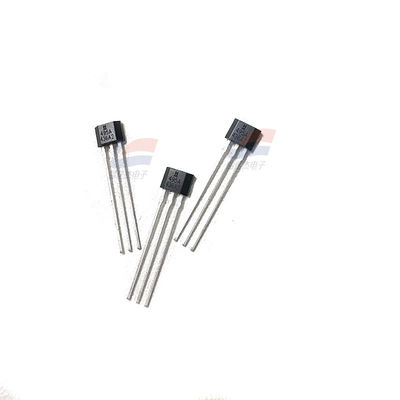

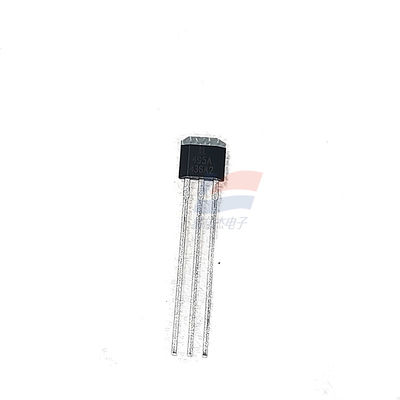

YJJ SS496B 선형 홀 센서는 전기 자전거에 사용됩니다.

제품 설명:

SS496B 선형 홀 센서는 전기 자전거에 사용됩니다.

특징:

SS496B 시리즈 비용 절감형 소형 비례 선형 홀 효과 센서; 표면 실장

SS496B 시리즈 MRL(소형 비례 선형) 센서는 영구 자석 또는 전자석의 자기장에 의해 작동할 수 있는 다기능 선형 홀 효과 장치입니다. 비례 출력 전압은 전원 공급 전압에 의해 설정됩니다. 자기장 강도에 비례하여 변화합니다. 집적 회로는 더 높은 온도 안정성과 감도를 제공합니다. 칩의 레이저 미세 조정 박막 저항기는 높은 정밀도(0~3%, 감도 최대 3%)와 온도 보상을 제공합니다. 감도의 양의 온도 계수(일반적으로 +0.02% / C)는 저가 자석의 음의 온도 계수를 보상합니다.

SS496B 시리즈 센서는 비용 효율적인 MRL 감지를 제공하며 SS490 제품보다 약간 높은 사양을 가지고 있습니다. SS490B는 1.5mA의 연속적인 일반 입력 또는 풀 출력 기능을 갖추고 있으며 25 °C에서 5.0V에서 7mA의 공급 전류로 작동하여 전체 온도 범위에서 예측 가능한 성능을 달성합니다. SS490B 시리즈 센서는 온도에 따라 변동하는 제로 위치 및 감도 공차를 특징으로 합니다.

시리즈 이름: SS490

자기 구동 모드는 선형입니다.

출력 전압: 0.2V ~ VS-일반 0.2V, 0.4V ~ Vs-0.4V (최소값)

최소 출력 전류 흡수는 0.6mA이며, 일반적으로 Vs> 4.5V일 때 1.5mA입니다.

최대 누설 전류는 10 µA입니다.

작동 온도: -40°C ~ 150°C [-40°F ~ 302°F]

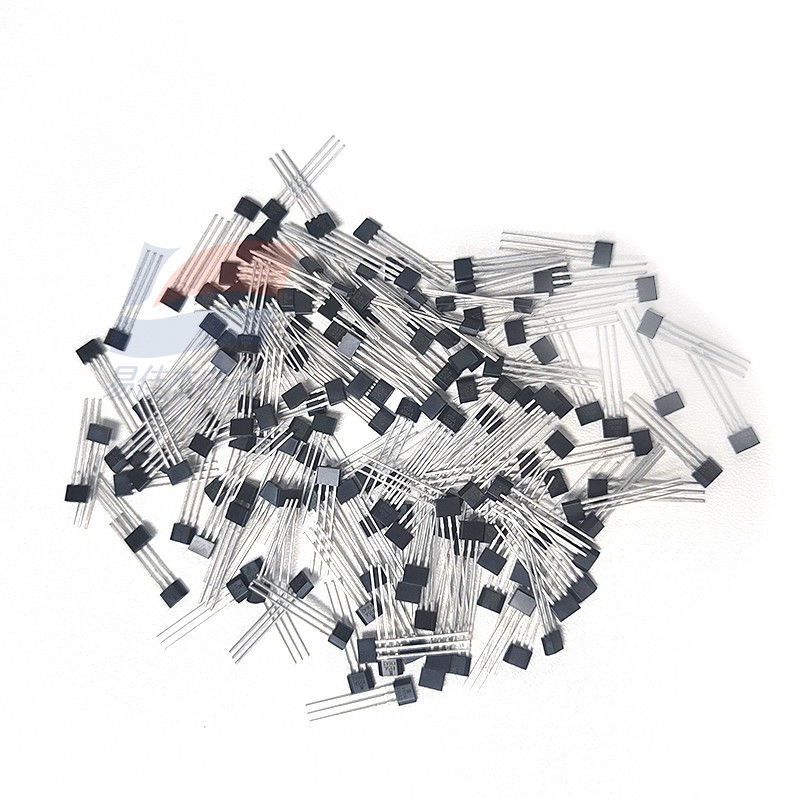

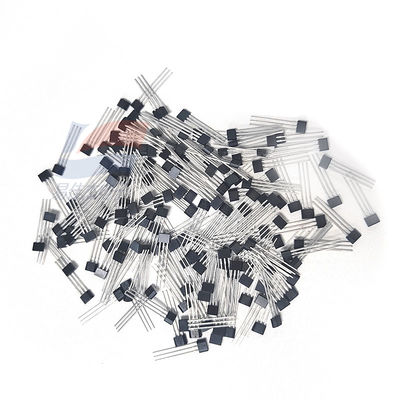

포장 유형: TO-92 유형 플랫 플랫 표준 리드, 벌크, 가방당 1000개

스위칭 시간은 최대 1.5 µs까지 증가(10%에서 90%까지)합니다.

최소 감도는 2.300, 일반은 2.500, 최대는 2.700 밀리볼트/그램입니다.

제품 카테고리: 홀 효과 선형 센서 IC

전원 공급 전압 범위는 4.5V ~ 10.5V입니다.

전원 공급 전류는 5 Vdc에서 7.0 mA(일반 값)입니다.

최소 출력 전류 소스는 1mA이며, 일반적으로 Vs> 4.5V일 때 1.5mA입니다.

출력 유형: 싱킹 또는 구매

보관 온도: -40°C ~ 165°C [-40°F ~ 329°F]

응답 시간은 3 마이크로초입니다.

스위칭 시간은 최대 1.5 µs까지 감소(90%에서 10%까지)합니다.

전 세계에서 사용 가능

제품 특징

선형 출력 및 유연한 회로 설계

4-홀 IC 설계는 기계적 응력의 영향을 최소화합니다.

양 또는 음의 가우스에 응답

5 Vdc에서 7mA의 에너지 효율을 사용합니다.

단일 전류 흡수 또는 전류 출력

레일-투-레일 작동은 더 많은 사용 가능한 신호를 제공하여 더 높은 정확도를 달성할 수 있습니다.

온도 보상 자성은 -40°C ~ 150°C [-40°F ~ 302°F]의 넓은 온도 범위 내에서 안정적인 작동을 제공하는 데 도움이 됩니다.

응용 분야

산업

모터 부하 모니터링 및 감지에 사용되는 기본 전류 유도

지능형 원격 유틸리티 미터의 변조 방지 자기장 센서

중장비 및 가정용 기기의 펌프 제어

단순 선형 또는 각도 변위 유도

전기 자전거 및 스쿠터의 핸들바/스로틀 위치 감지

전기 제품의 전류 유도

도구 및 장비의 속도 조정 트리거

금고, 보안 시스템 및 건물 출입 통제 시스템의 자기 코드 판독

의료: 주입 펌프의 위치 감지
