제품 상세 정보:
|
자기 드라이브 유형: | 단일 폴 | 출력 전압: | 최대 0.4VDC |
---|---|---|---|
Output current: | 20 milliamperes | Output type: | Sinking |
저장 온도: | -50 ° C ~ 150 ° C [-58 ° F ~ 302 ° F] | 방출점: | 75 분 (25 25) |
패키징 유형: | SOT-89B | ||
강조하다: | SS543AT 홀 센서 Ics,단극 홀 센서 Ics,브러쉬리스 DC 모터 홀 센서 Ics |
제품 설명:
SS543GT 및 SS543AT 단극 홀 센서 Ics는 브러시리스 DC 모터에 사용됩니다.
특징:
SS543GT SS543AT 디지털 홀 효과 위치 센서 IC, 단일 극, 중도 가우스, SOT-89B, 주머니 롤 테이프, 롤 당 1000 조각.
헐웰 SS543AT 디지털 홀 효과 위치 센서 IC는 영구 자석 또는 전자기기의 자기장에 의해 작동하는 작은 다기능 디지털 홀 효과 장치입니다.북극과 남극이 번갈아 지거나 남극에만 반응하도록 설계되었습니다.그들은 양극적, 잠금 또는 일극적 자기 성질을 가지고 있습니다. 탑재 된 전압 조절기는 3.8Vdc에서 30Vdc의 전원 공급 전압 범위 내에서 안정적으로 작동 할 수 있습니다.이 센서는 20mA의 흡수 출력을 지속적으로 제공 할 수 있으며 최대 50mA까지 재활용 할 수 있습니다.3.8V 기능은 많은 잠재적 인 저전압 응용 프로그램에서 사용할 수 있습니다. 디지털 오픈 컬렉터 흡수 유형의 출력은 다양한 전자 회로에 쉽게 연결 될 수 있습니다.모든 디렉터리 목록 은 150°C 까지의 온도 에서 작동 할 수 있다설계의 유연성을 위해
SS400 시리즈: 평면 TO-92 타입:
SS4XX: 정형 납, 대량
SS4XX-L: 직선 길이의 납선, 대량
SS4XX-T2: 캔세트 테이프로 포장된 폼형 납 유선
SS4XX-T3: 직선 표준 납, 카세트 테이프로 포장
SS4XX-S: 표면 장착, 대량
SS4XX-SP: 표면 장착장, 주머니 테이프 및 릴
SS500 시리즈: SOT-89B, 주머니 테이프와 스릴
기술 사양
시리즈 이름: SS500
자기동력형 단일극
최대 출력 전압은 0.4 Vdc입니다
출력 전류는 20mA입니다.
출력 타입 침몰
보관 온도: -50°C ~ 150°C
방출점 75분 (25°C)

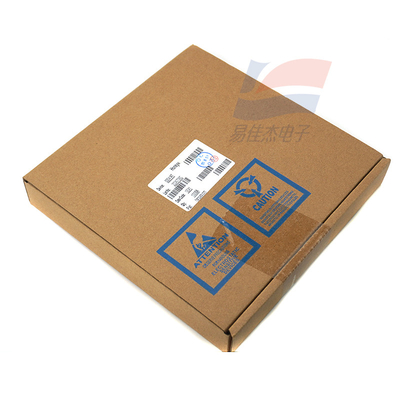

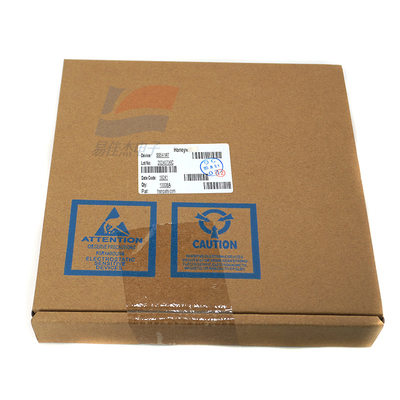

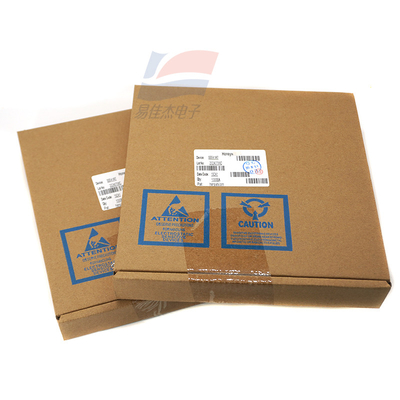

포장형 SOT-89B, 주머니 테이프 및 롤, 롤당 1000개
전환 시간은 최대 1.5μs까지 감소 (90% ~ 10%)
제품군: 홀 효과 디지털 위치 센서 IC
전원 공급 전압은 3.8Vdc에서 30Vdc까지
최대 전원 공급 전류는 10.0mA입니다.
최대 누출 전류는 10μA
작동 온도: -40°C ~ 150°C [-40°F ~ 302°F]
최대 작동점은 180G (25°C) 이다.
차분 25분 (25°C)
전환 시간은 최대 1.5μs로 증가 (10%에서 90%)
전 세계 에 사용 가능
제품 기능
4극 홀 IC 설계는 최대 범위에서 기계적 스트레스를 최소화 할 수 있습니다
온도 상쇄 된 자기 부품 들 은 -40°C 에서 150°C 까지 넓은 온도 범위 에서 안정적 인 동작 을 보장 할 수 있다
적용 유연성을 갖춘 3.8Vdc에서 30Vdc까지 다양한 전원 공급 전압
디지털, 컬렉터 오픈 드레인 출력, 다양한 일반적인 전자 회로와 연결하기 편리합니다.
고 민감성 버전은 높은 정확성 또는 넓은 간격을 필요로하는 잠재적 응용 프로그램에서 사용할 수 있습니다.
양극성, 잠금성 또는 일극성 자기성
적용
산업
속도 및 회전 속도 감지
타코미터, 카운터 픽업 트럭
흐름 감지
브러쉬리스 DC (동류) 모터의 전환
모터 및 팬 제어
로봇 제어
운송:
속도 및 RPM (분당 회전) 감지
타코미터, 카운터 픽업 트럭
모터 및 팬 제어
전기 창문 승강장
캐버리블의 상위 위치
의료서비스
모터 집합
약물 투여 통제
사양:
센서 타입 | 자기 센서 |
감지 범위 | ±50mT |
작업점 (BOP) | SS543GT SS543AT |
전원 공급 전압 | 30V |
