AM2302 온도 습도 복합 센서 - 가정 환경 제어, 애완동물/가축 사육용

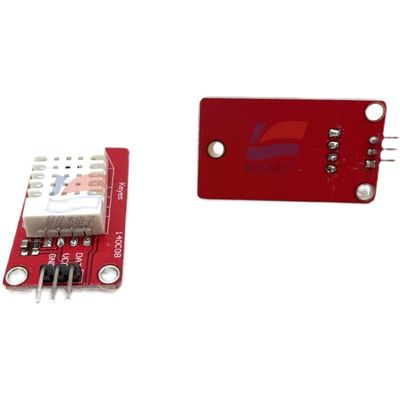

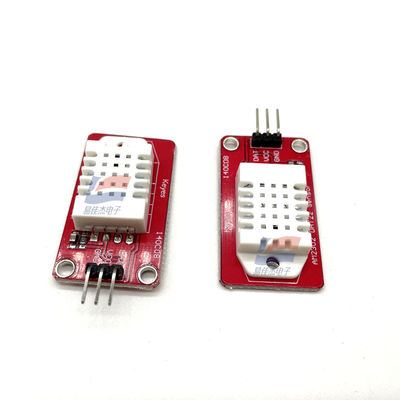

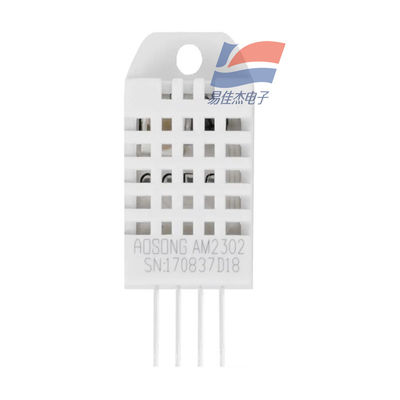

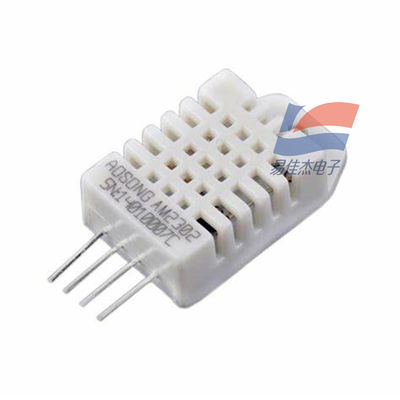

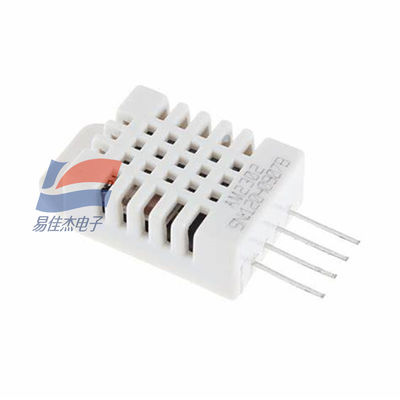

                                           AM2302 온도 습도 복합 센서

1. 개요:

AM2302는 보정된 디지털 신호 출력을 갖춘 온도 및 습도 센서입니다. 특수 디지털 모듈 획득 기술과 온도-습도 감지 기술을 적용하여 매우 높은 신뢰성과 뛰어난 장기 안정성을 보장합니다.

2. 작동 원리:

이 센서는 정전 용량 습도 감지 소자, 고정밀 온도 감지 소자 및 고성능 8비트 마이크로컨트롤러로 구성됩니다. 보정 계수는 프로그램으로 마이크로컨트롤러에 저장되며, 센서 내부에서 감지된 신호를 처리하는 동안 호출됩니다.

3. 공급 전압:

3.3 - 6V

4. 신호 전송:

• 40비트 데이터 전송(MSB 우선)을 사용하는 단일 와이어 직렬 인터페이스를 채택합니다.
• 통신 시간: 사이클당 약 5ms.
• 데이터 형식: 16비트 습도 데이터 + 16비트 온도 데이터 + 8비트 체크섬.

5. 측정 범위 및 정확도:

• 습도:
  • 범위: 0 - 100% RH
  • 정확도: 2 - 5% RH
• 온도:
  • 범위: -40 - 80°C
  • 정확도: ±0.5°C

6. 전력 소비:

최대 2.5mA (변환 중, 즉 데이터를 요청할 때)

7. 치수:

• 본체: 27mm x 59mm x 13.5mm
• 케이블 길이: 23cm

8. 응답 시간:

• AM2302에서 호스트가 읽은 온도 및 습도 데이터는 항상 이전 측정 값입니다.
• 두 측정 간의 간격이 길 경우, 연속으로 두 번 읽고 두 번째 값을 실시간 데이터로 사용합니다.
• 두 번 읽기 사이의 최소 간격: 2초.

9. 인터페이스 설명:

• 일반적으로 3 - 5V 전원 핀, 데이터 핀 및 접지 핀이 포함됩니다.
• 데이터 전송에 단일 와이어를 사용하지만 Dallas 1-와이어 버스와 호환되지 않습니다.
• 여러 센서의 경우 각 센서마다 독립적인 데이터 핀이 있어야 합니다.
• 센서 내부에는 VCC와 데이터 핀을 연결하는 5.1kΩ 풀업 저항이 있으므로 일반적으로 외부 풀업 저항이 필요하지 않습니다.
