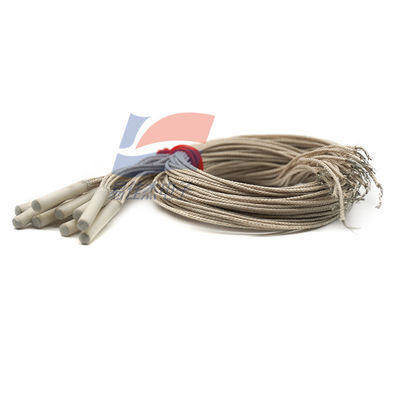

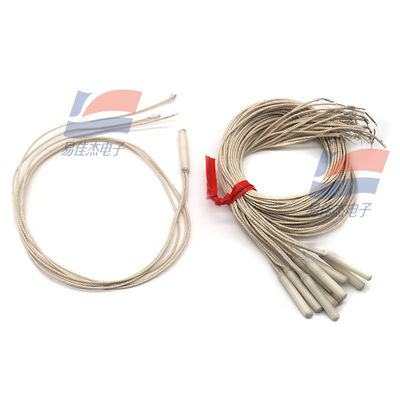

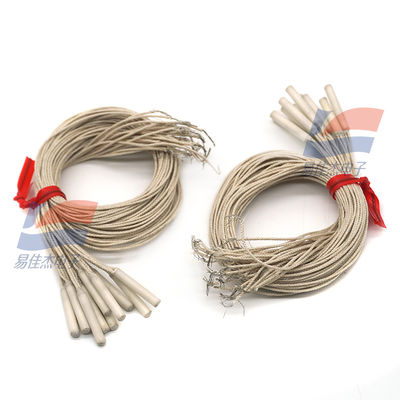

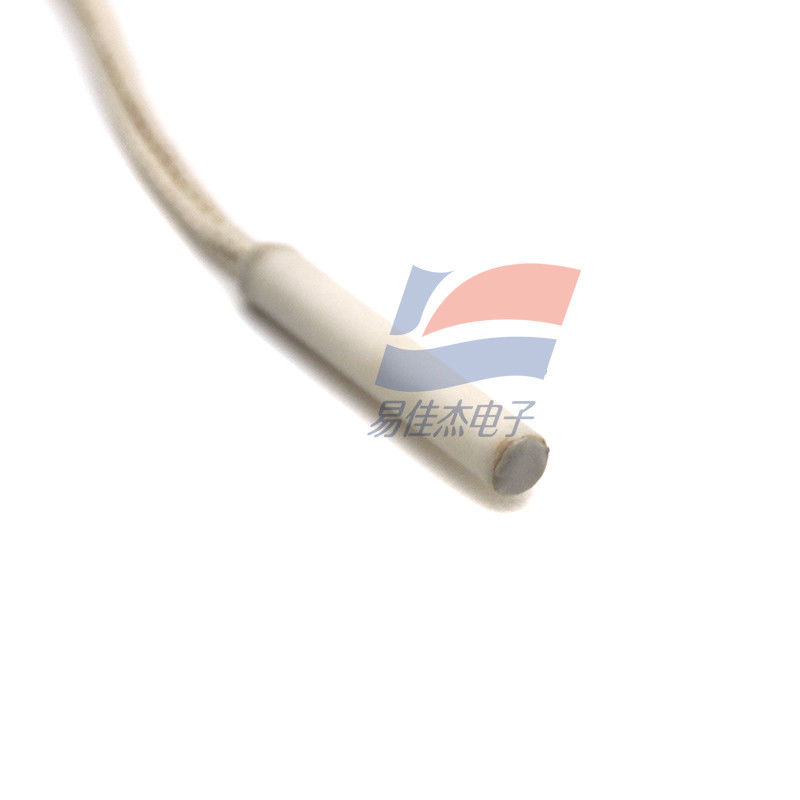

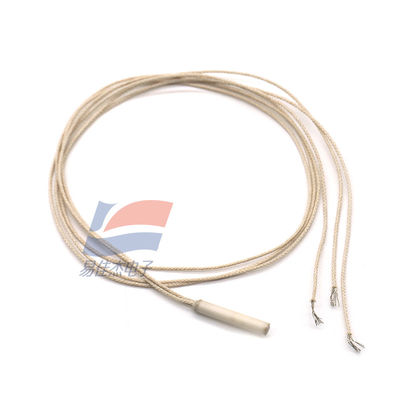

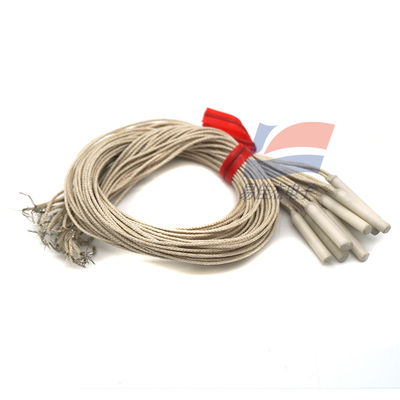

HEL-712-T-1-12-00 얇은 필름 플래티넘 저항 온도 감지기

                              HEL-712-T-1-12-00 박막 백금 저항 온도 감지기

제품 개요:

HEL-712-T-1-12-00은 Honeywell의 HEL-700 시리즈 박막 백금 저항 온도 감지기에 속하며, 산업 응용 분야에서 중요한 온도를 모니터링하고 제어하도록 설계되었습니다. 이 센서 시리즈는 높은 선형성, 안정성 및 넓은 작동 온도 범위를 특징으로 하며, 소형 패키지로 빠른 응답을 제공합니다.

기술 매개변수:

1. 온도 범위: -75°C ~ 540°C (-100°F ~ 1000°F).
2. 정확도: 표준 구성은 ±0.2%를 달성하며, 선택 사양으로 ±0.1% 고정밀 등급을 제공합니다.
   • 상호 교환성: ±0.5°C 또는 온도 0.8% (둘 중 큰 값); 선택 사양으로 ±0.3°C 또는 온도 0.6% (둘 중 큰 값).
3. 기준 저항 및 상호 교환성: 1000Ω ±0.2% (선택 사양 1000Ω ±0.1%).
4. 온도 계수:
   • α (R0 = 1000Ω): 0.00375Ω/Ω/°C; α (R0 = 100Ω): 0.00385Ω/Ω/°C.
5. 선형성 응답: 전체 범위의 ±0.1%.
6. 시간 상수: 3 ft/s 유속의 물에서 0.5초 미만.
7. 작동 전류: 최대 2mA (최소 자체 발열 오차 1°C); 권장 1mA.
8. 안정성: 0.25°C/년 미만, 0.05°C/5년.
9. 자체 발열: <15mW>
10. 절연 저항: 50VDC에서 >50MΩ.

제품 특징:

1. 다양한 산업 환경에 적합한 넓은 온도 범위.
2. 높은 정밀도와 뛰어난 상호 교환성.
3. 빠른 온도 피드백이 필요한 응용 분야에 대한 빠른 응답.
4. 레이저 트리밍으로 정확성과 안정성 보장.
5. 세라믹 포장재는 고온 및 화학 부식에 강합니다.
6. 다양한 환경 호환성을 위한 TFE (테플론) 또는 유리 섬유 와이어 절연.
7. 다양한 장치에 쉽게 통합할 수 있는 소형 크기.
8. 추가 배선이 필요 없는 플러그 앤 플레이 사용을 위한 사전 조립된 구성 요소.

응용 분야:

1. 공기질 모니터링 및 실내 온도 조절을 위한 HVAC 장비.
2. 정밀 측정에서 안정적인 온도를 유지하기 위한 계측기 및 프로브 어셈블리.
3. 생산 라인에서 온도 모니터링 및 조절을 위한 공정 제어.
4. 과열 손상을 방지하기 위한 모터 권선 및 베어링.
5. 안전성 향상을 위한 온도 모니터링을 위한 배터리 팩.
6. 다양한 조건에서 온도 변화를 시뮬레이션하기 위한 환경 챔버.
7. 고온 제어를 위한 오븐 및 가마.
8. 의료 기기 (예: 오토클레이브).
9. 극한 환경에서 온도 모니터링을 위한 항공 우주 응용 분야.





정확도 (표준)	판독값의 ±0.2%
정확도 (선택 사양)	판독값의 ±0.1%
상호 교환성 (표준)	±0.5°C 또는 온도 0.8% (둘 중 큰 값)
상호 교환성 (선택 사양)	±0.3°C 또는 온도 0.6% (둘 중 큰 값)
안정성	0.25°C/년 미만, 0.05°C/5년
시간 상수 (물)	0.5초 미만 (3 ft/s 유속)
