SHT31 디지털 온도 습도 센서 스마트 가정용 장치 HVAC

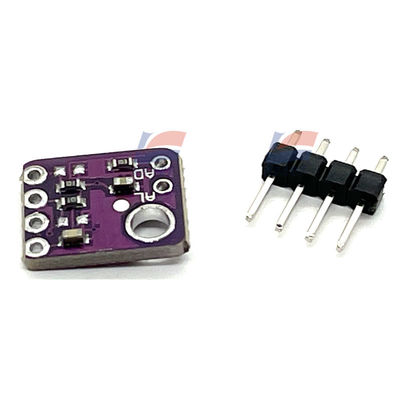

SHT31 디지털 온도 습도 센서

일반 정보:

• 모델: SHT31
• 제조사: 센시리온
• 센서 유형: 디지털 습도 및 온도 센서

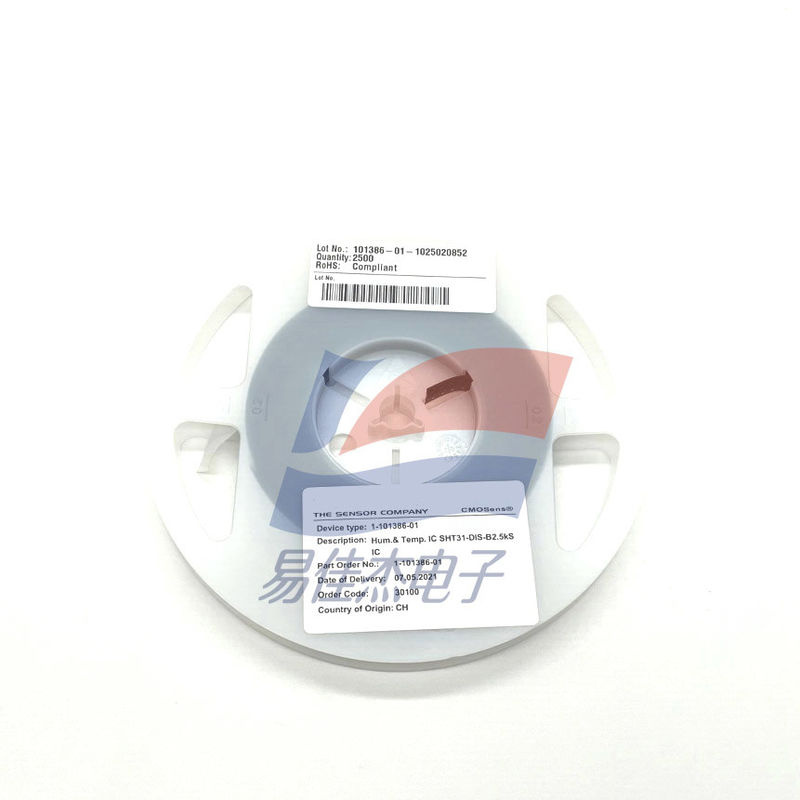

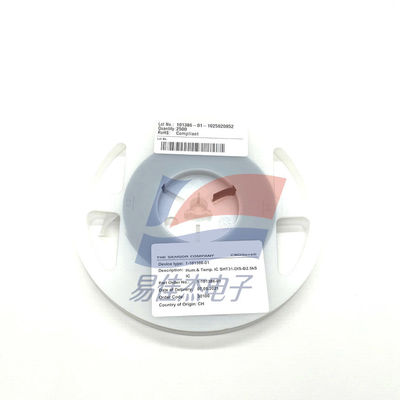

• 패키지: DFN8_2.5X2.5MM_EP, 크기는 2.5mm × 2.5mm, 높이는 0.9mm4입니다.
• RoHS 준수: 네4.
• 자동차 등급: AEC - Q100 자격

전기적 특성:

• 공급 전압 (VDD): 2.15~5.5V1
• 작동 전류: < 1.5mA2.
• 대기 전류: 1.7μA4
• 인터페이스: I2C, 최대 통신 속도는 1MHz1입니다.

측정 성능:

• 온도 측정 범위: -40~125°C1.
• 온도 정확도: ±0.2°C (0~90°C)
• 습도 측정 범위: 0~100%RH2
• 습도 정확도: ±2%RH (25°C) 2.
• 반응시간: 8초 (습기) 4.
• 반복성: ±0.1%RH (습기), ±0.1°C (온도)
• 히스테레시스: < 1% RH
• 장기 안정성: < 1%RH/년

환경 매개 변수

• 작동 온도: -40~125°C
• 저장 온도: -50~150°C4.
• 작동 습도: 0 ~ 100%RH (비 응축)

물리적 차원:

• 패키지 크기 (L × W × H): 2.5mm × 2.5mm × 0.9mm4.
• 장착형: SMT4

인터페이스 타이밍:

• 시작 시간: -
• 측정 주기는: -

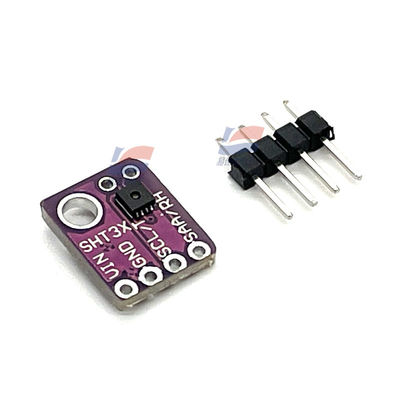

• I2C 주소: 0x44 또는 0x45, ADDR 핀 연결2에 의해 결정됩니다.
• 데이터 형식: 16비트 (MSB 먼저) + 8비트 CRC 체크섬.

1소비자 전자제품:

• 스마트 홈 디바이스: 지능형 습기장, 습기 제거장, 에어컨/팬의 자동 온도/습기 조절 시스템 등에 사용됩니다.실시간 환경 매개 변수 모니터링을 통해 스마트 제어.
• 웨어러블 기기 및 건강 모니터링:스마트 시계 및 피트니스 밴드에 통합되어 신체 표면 온도 및 착용 환경 습도를 모니터링하여 스포츠 건강 관리에 도움이됩니다.땀 상태 분석).
• 가전 및 주방 기기:최적 보존 조건을 유지하기 위해 냉장고, 오븐 및 식품 저장 상자에 대한 온도 / 습도 모니터링.

2산업 및 자동화 제어:

• 환경 모니터링 시스템:정밀 기기 및 전자 부품 저장소의 안정적인 운영 환경을 보장하기 위해 공장 작업장 및 창고에서 실시간 온도/ 습도 모니터링.
• HVAC (열기, 환기 및 에어컨): 습도에 따라 환기를 조정함으로써 실내 편안함을 조절하고 상업 건물의 에너지 소비를 최적화합니다.
• 산업 장비 상태 모니터링: 과열을 방지하기 위해 모터와 스위치 장치의 내부 온도를 모니터링하거나 습한 환경에서 부식 방지.

3자동차 및 운송:

• 차량 내 환경 제어:자동차 에어컨 시스템의 온도/ 습도 감지 자동 기후 제어 및 공기 질 관리 (예를 들어,수분화 및 공기 정화).
• 엔진 칸막이 및 배터리 모니터링:신 에너지 차량 배터리 팩의 온도 모니터링 (안전 충전 및 범위 확보) 또는 엔진 흡수 시스템에서 습도 검출.
• 자동차급 준수:자동차 전자제품 (예: 대시보드, 센서 모듈) 의 장기적인 안정적인 작동을 위한 AEC-Q100 표준을 충족합니다.

4의학 및 연구:

• 의료 장비 및 환경:병원 병동, 인큐베이터 및 의약품 저장실의 온도/ 습도 모니터링 (예: 백신 냉장고 운송에 대한 데이터 로깅).
• 실험실 및 연구 장비:온도/습도 챔버 및 기후 시뮬레이션 장치의 정확한 제어 또는 생물학적 실험 (예: 식물 성장,미생물 배양).

5농업 및 축산:

• 온실 재배: 온실 온도 / 습도를 모니터링하여 자동으로 환기와 관개를 제어하여 채소와 꽃의 작물 성장 조건을 최적화합니다.
• 축산: 돼지집/조금집에서 곰팡이 발생과 극한 온도로부터의 스트레스를 방지하기 위해 농장에서 환경 모니터링을 수행하여 번식 효율성을 향상시킵니다.

6기상과 야외 장비:

• 휴대용 기상 스테이션: 휴대용 장치 또는 작은 기상 스테이션을 위한 온도/습기 수집, 야외 운영, 관광 또는 재난 조기 경고에 사용됩니다.
• 야외 장비 보호: 높은 습기로 인한 손상을 방지하기 위해 야외 전력 배급 상자 및 통신 기지 스테이션의 습도 모니터링.

7특수 산업용:

• 항공우주 및 국방:장비 부대 (강렬한 환경 요구 사항을 충족) 또는 UAV 환경 감지 모듈에서 온도 / 습도 모니터링.
• 문화 유물 보호:박물관 및 기록물에서의 환경 통제, 고대품, 캘리그래피 및 고대 책을 습기와 건조로부터 보존하기 위해.

응용 프로그램의 주요 장점:

• 높은 정확성 및 안정성:온도 정확도 ±0.2°C 및 습도 ±2%RH는 엄격한 환경 통제가 필요한 시나리오에 적합합니다.
• 폭 넓은 온도 범위: -40°C에서 125°C까지 작동하며 극단적인 산업 및 자동차 환경에 적응합니다.
• 낮은 전력 소비: 대기 전류는 1.7μA까지 낮으며 배터리 전동 IoT 장치 (예를 들어 무선 센서) 에 이상적입니다.
• 신뢰할 수 있는 통신:CRC 체크섬과 I2C 인터페이스는 데이터 무결성을 보장하며 1MHz까지 고속 통신을 지원합니다.
