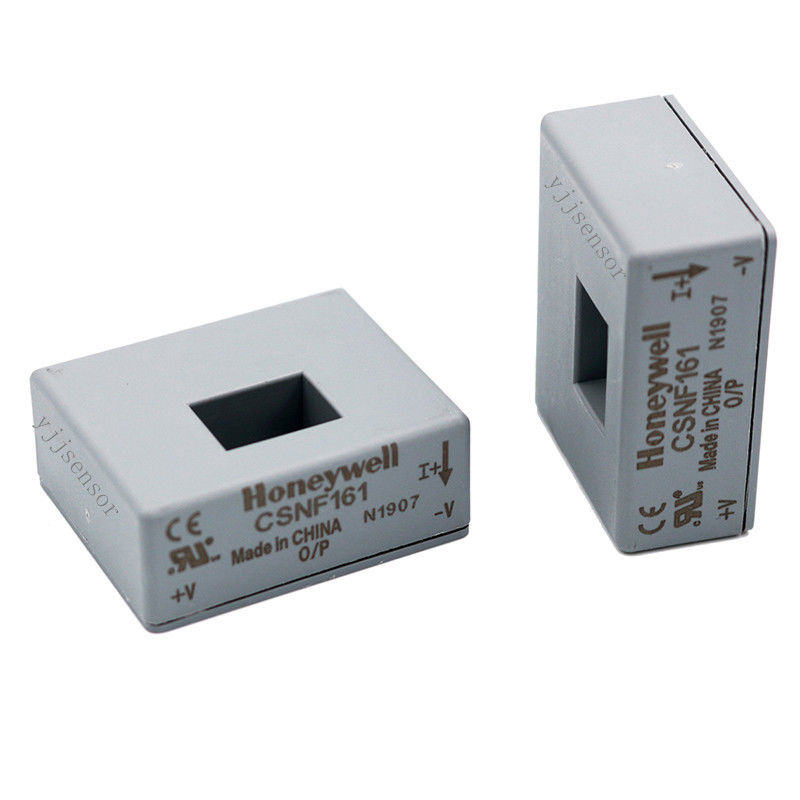

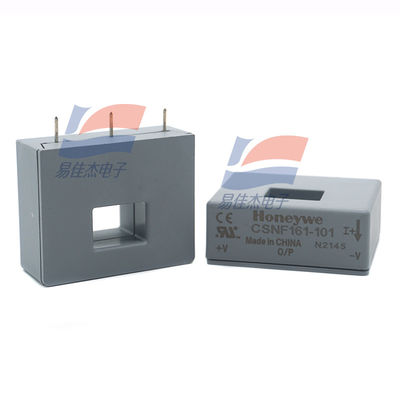

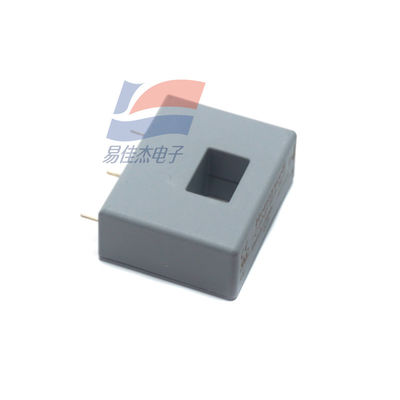

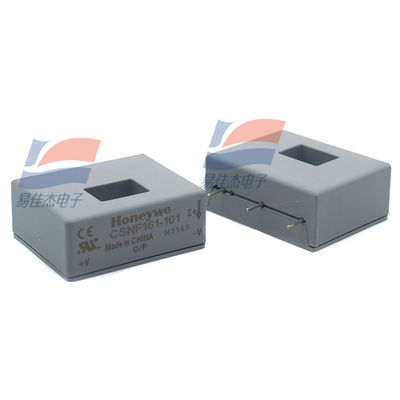

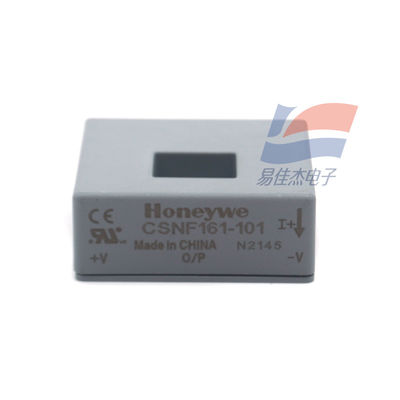

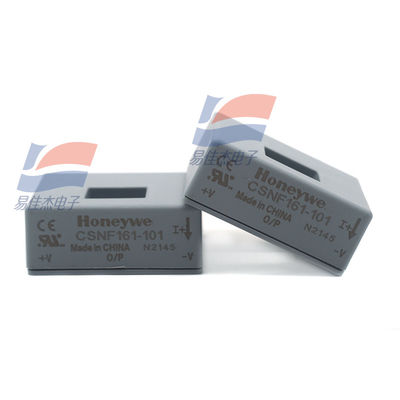

CSNF161 CSNF161-101 피드백 제어 시스템용 폐쇄 회로 전류 센서

                  CSNF161 CSNF161-101 피드백 제어 시스템용 폐루프 전류 센서

기본 정보:

• 제품 모델: CSNF161-101
• 센서 유형: 홀 효과 및 제로 플럭스 밸런스 방식(피드백 시스템) 기반의 폐루프 전류 센서로, 센서 코어 내에서 항상 제로 자기 플럭스를 유지합니다.

측정 범위:

• 정격 전류: 100A
• 측정 가능 전류 범위: ±150A (DC, AC 및 펄스 전류 측정 지원)

제품 특징:

• 고정밀: 최대 ±0.5% 정확도
• 빠른 응답: 응답 시간 < 0.5μs
• 전기적 절연: 1차 및 2차 회로 간의 높은 수준의 전기적 절연; 절연 전압: 3kVRMS/50kHz/1분
• 강력한 과부하 능력: 높은 과부하 전류를 견딜 수 있음
• 넓은 작동 온도 범위: -40℃ ~ +85℃

작동 조건:

• 전원 전압: ±12V ~ ±15V DC (±5%)
• 코일 저항: 30Ω

응용 분야:

• 가변 주파수 드라이브: 가변 주파수 드라이브의 전류를 모니터링하여 정상 작동을 보장하고 장비를 보호합니다.
• 과전류 보호: 회로에서 실시간 전류 모니터링을 통해 전류가 설정 값을 초과할 때 보호 메커니즘을 트리거합니다.
• 전원 공급 시스템: 전원 공급 장치의 출력 전류를 모니터링하여 안정적인 공급 및 보호를 보장합니다.
• 피드백 제어 시스템: 정확한 제어를 달성하기 위해 피드백 제어 시스템에 정확한 전류 정보를 제공합니다.
• 로봇 공학: 로봇 구동 시스템에 적합하여 모터 전류를 모니터링하고 정밀한 모션 제어 및 고장 진단을 지원합니다.
• 용접 장비: 용접 품질 및 장비 안전을 보장하기 위해 용접 장비의 전류를 모니터링합니다.
