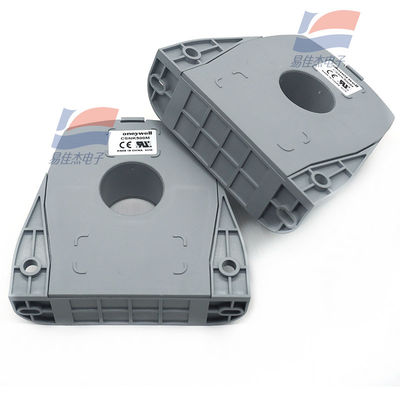

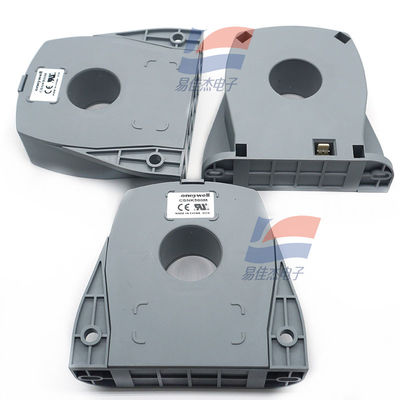

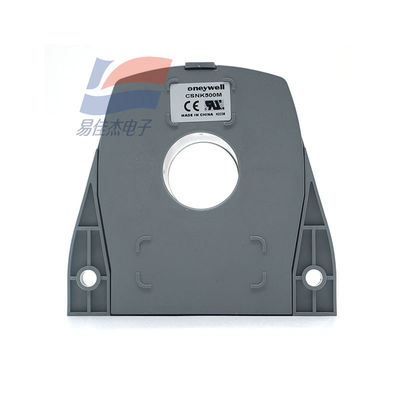

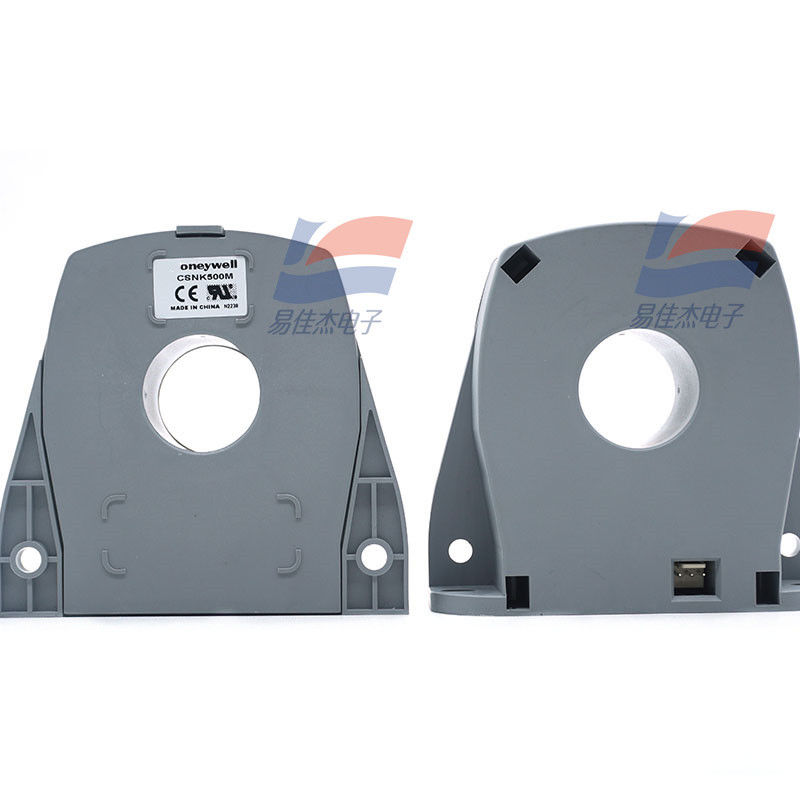

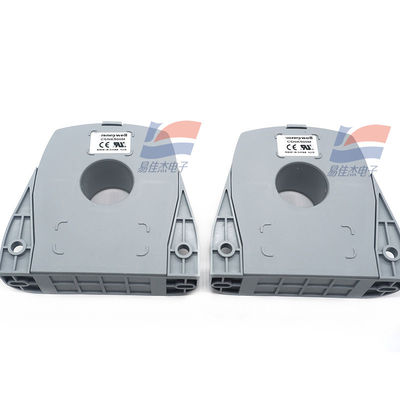

CSNK500M 전류 센서 직류 교류 펄스 전류 측정

CSNK500M 전류 센서 측정 직류 교류 펄스 전류

전기 매개 변수:

• 가등류: 500A rms (명)
• 측정 범위:
  • 연속 전류: 0~±1200A_t
  • AC 최고 전류: 0~±1275A_t
• 측정 저항 (70°C):
  • ±15V: ±500A에서 0Ω~75Ω_t최대: ±1000A에서 0Ω~10Ω_t맥스
  • ±18V: ±500A에서 0Ω~100Ω_t최대: ±1275A에서 0Ω~5Ω_t맥스
• 아날로그 출력 전류 (500A): 100mA
• 회전 비율: 1/5000
• 정확도 (25°C): ±0.50%in보다 낫다
• 전원 공급 전압: ±15~18V DC (±5%)
• 1차 전기 단열: 6KV_rms/50KHz/1분

성능 - 동적 매개 변수

• 제로 오프셋 전류 (25°C): ±0.20mA 이상
• 오프셋 전류 온도 변동 (0~70°C): ±0.30mA 이상
• 선형성: ±0.10% 이상
• 반응시간: 1μs 이상
• 대역폭: DC~100KHz
• di/dT 다음: 100A/μs 이상

기술 사양:

• 작동 온도 범위: -40~85°C
• 저장 온도 범위: -40~90°C
• 전류 소비: 20mA 더하기 출력 전류
• 2차 내부 저항 (+70°C): 50Ω
• 센서 하우스: 고립된 플라스틱 하우스
• 장착형: 4핀 커넥터

작동 원리:

CSNK500M 닫힌 루프 전류 센서는 자기 보상 원리에 기반하고 있으며, 1차 / 2차 회로 사이의 전기 고립이 있습니다. DC, AC 및 펄스 전류를 측정 할 수 있습니다.
