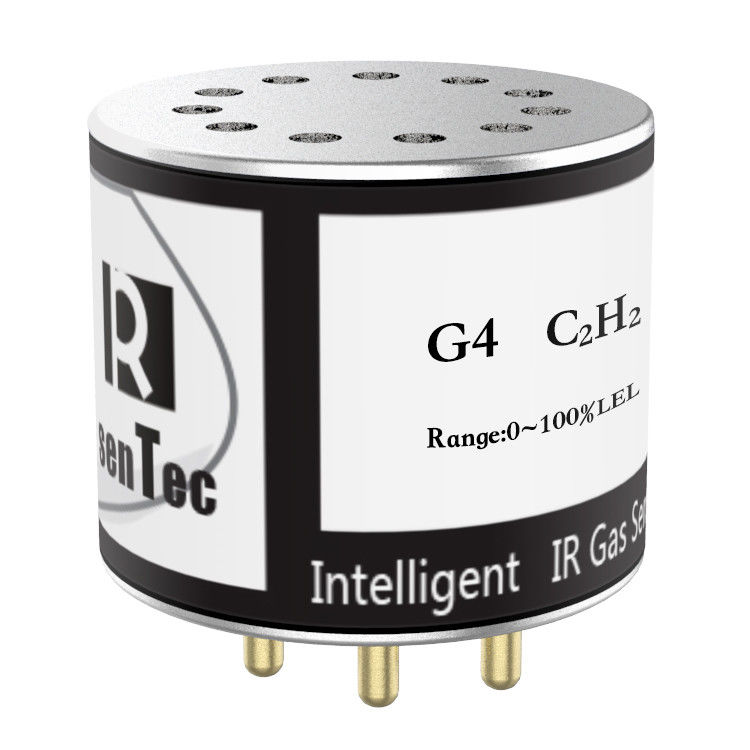

YJJ G4-C2H2 적외선 아세틸렌 가스 센서 NDIR 농도 측정

제품 설명:

G4-C2H2 적외선 아세틸렌 가스 센서 NDIR 농도 측정

특징:

G4 적외선 가스 센서는 NDIR 원리를 기반으로 설계된 지능형 미니어처 가스 센서입니다.특정 적외선 스펙트럼의 흡수 특성을 활용하여 기체의 농도를 측정합니다.. 산소 의존성이 없으며 촉매 센서의 독소 현상을 겪지 않습니다. 긴 수명, 높은 정확성 및 안정적인 성능을 가지고 있습니다.이 센서는 두 개의 신호 출력 인터페이스가 있습니다: 아날로그 및 디지털. 그것은 직선화 처리 및 온도 보상 후 가스 농도 값 신호를 직접 출력 할 수 있습니다.

G4 적외선 가스 센서는 메탄, 이산화탄소 및 탄화수소 연료와 같은 가스를 측정 할 수 있으며 VOL의 100%까지 측정 할 수 있습니다.

이 센서는 "GB 15322 연화성 가스 탐지기"의 요구 사항을 충족합니다."탄광 광산의 비분산 적외선 메탄 센서 AQ 6211-2008" 및 "광산의 이산화탄소 센서의 AQ 1052-2008 일반 기술 조건", 그리고 산업 공장, 교통 터널, 에너지, 전력, 석유 및 석유화학 산업, 석탄 광산 터널, 가스 추출,건강 및 안전 모니터링을 위해 더 많은 산업 환경.

G4 적외선 가스 센서의 작동 조건:

작동 온도 ------ (-40~+70) °C

작동 습도 ------ RH 98%까지, 응축이 없습니다.

대기압 ------ 80~120kPa; 특성

• 고 해상도, 0~10% 볼륨 범위에서 0.01%의 해상도, 그리고 10%~100% 볼륨 범위에서 0.1%의 해상도

• 측정 범위는 0-100% VOL에 도달 할 수 있습니다.

• 선형 및 온도 보상 데이터 출력

• 디지털 및 아날로그 신호 출력 모드

• -40°C에서 70°C까지의 작업 온도 범위

• 장기간 안정성, 편리 한 정렬.

• 촉매 센서의 "중독"현상이 없습니다.

• 산소 의존성이 없습니다.

• 본질적으로 안전하고 폭발성

전기 매개 변수

입력 전압: 3.0~5.5VDC

작동 전류

평균 < 70 mA @ 3 VDC

피크 < 140 mA @ 3 VDC

전열 시간

3분*

* 캘리브레이션을 시작하기 전에 60분 이상 미리 가열하는 것이 좋습니다.

아날로그 전압 출력: 0.4 - 2.0 VDC (부전성 출력: 0.24 - 0.4 V, 범위를 초과 출력: 2.0 V - 2.4 V)

디지털 신호 출력: TTL 레벨

보증 기간

18개월*

* 다음 상황들은 보증에 포함되지 않습니다: 응고, 물 침입, 먼지 침입, 떨어짐, 충돌, 용접, 해체, 부식, 과온 사용, 라벨 제거 등.

응용 환경

작동 온도

-40°C ~ 70°C (메탄 및 탄화수소 가스)

0°C ~ 50°C (CO2) *

* CO2 (-40°C ~ 70°C) 에 대한 넓은 온도 응용 환경, 주문 시 특별한 지침이 제공되어야 합니다

작업 습도

0% RH ~ 98% RH (집화수 없이) *

* 센서의 정확성은 영향을 받을 수 있습니다. 먼지 제거 및 물 제거를 위해 사전 처리를 수행하는 것이 좋습니다.

폭발성 표시: EXIA I Ma 및 EXIA II C T4 Ga 이중 인증

보호 수준: IP65 (물질 방지 호흡 필름과 함께, *물질 방지 호흡 필름은 T90에 영향을 줄 수 있습니다.), 물 방지 호흡 필름은 주문 중에 선택할 수 있습니다.

사양:
