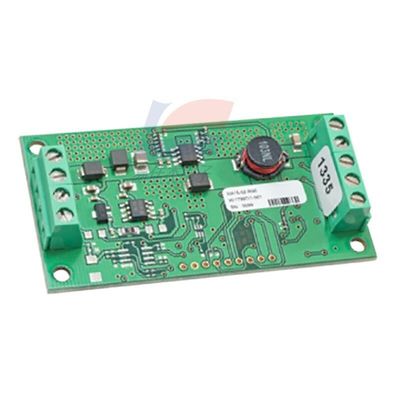

YJJ OXY-LC-A25-455 OXY-LC-485 산소 센서 인터페이스 보드 - 공기압 측정용

제품 설명:

OXY-LC-A25-455 OXY-LC-485 산소 센서 인터페이스 보드는 기압 측정을 위해 사용됩니다.

특징:

SST의 지르코늄 이산화물(ZrO2) 센서의 전원 공급 및 제어에 필요한 전자 장치를 제공합니다.

• 기압 보정을 위한 내장 기압 센서

• 역전압 및 과도 과전압으로부터 보호를 위한 인터페이스 장착 스크류 단자

장점

적응형 소프트웨어 필터링은 안정적인 산소 출력과 결합된 빠른 센서 응답을 제공합니다.

고정밀 선형 출력

기술 사양

공급 전압

RS485 변형: 8—28VDC

아날로그 변형: 20—28VDC

공급 전류 600mA max. at 24VDC

1.2A max. at 12VDC

디지털 출력 RS485 (Modbus RTU)

또는 PWM

아날로그 출력 4—20mA; 부하 600Ω max

또는 0—10VDC; 부하 10kΩ min

온도 제한

보관: -40°C ~ +85°C

작동: -30°C ~ +70°C

작동 압력 제한1 260—1260mbar 절대

1) 정확한 기압 보정을 위한 센서 및 인터페이스.

2) 0.1% O2 미만에서 장기간 작동하면 감지 소자가 손상될 수 있습니다.

3) 아날로그 출력 변형 정확도는 기본 보정 값으로 보정된 경우 유효합니다. RS485 변형

정확도는 0.1 ~ 25% O2 범위에서 기본 20.7% O2로 보정된 경우 유효합니다. 최대 정확도를 위해

25% O2 이상에서는 인증된 가스를 사용하여 필요한 범위의 전체 스케일에 인터페이스와 센서를 보정해야 합니다.

산소 범위 (아날로그 출력) 0.12—25% O2

또는 0.12—100% O2

산소 범위 (Modbus RTU) 0.12—100% O2

보정 후 정확도3 0.5% O2

보정 후 반복성 0.5% O2

출력 해상도 0.01% O2

응답 시간 (단계 10—90%)

빠른 응답 센서 연결: 4s

표준 응답 센서 연결: 15s

초기 예열 시간 (안정적인 출력까지) 5—10분

출력 비활성 시작 지연 (히터 예열)

OFF에서 ON 모드로: 60s

대기에서 ON 모드로 (RS485만 해당): 20s

제조사: SST Sensing

제품 유형: 압력 센서 개발 도구 RoHS:

제품: 센서 인터페이스 보드

유형: 산소 센서

평가를 위한 도구: 기압

작동 전원 공급 전압: 8V ~ 28V
상표: SST Sensing
설명/기능: 산소 센서 인터페이스 보드
인터페이스 유형: RS485
최대 작동 온도: + 70 °C
최소 작동 온도: - 30 °C
제품 유형: 압력 센서 개발 도구 1
하위 범주: 개발 도구
부품 번호 별칭: M-OXY-LC-A25-455
단위 중량: 46.164g
사양:
측정 범위
0 ~ 100%
공급 전압은
3.3v

저전력 소비
