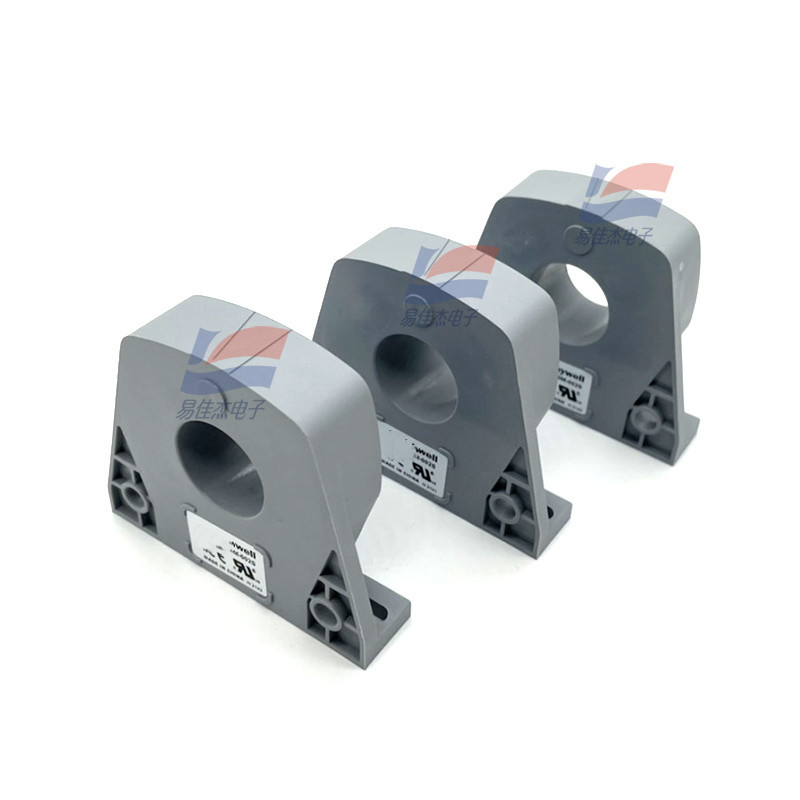

CSNS300M-002S 산업 자동화 전력 전자용 폐루프 전류 센서

CSNS300M-002S 산업 자동화 전력 전자 장치용 폐쇄 루프 전류 센서

제품 세부 사항:

CSNS300M-002S는 자석 보상 원리에 기반한 폐쇄 루프 전류 센서이다. 직류 (DC), 전류 (AC), 펄스 전류를 측정할 수 있다.세부 사양은 다음과 같습니다.:

응용 프로그램:

• 산업 자동화: 속도 드라이브, 서보 시스템 및 고전압 주파수 변환기에서 사용되며 실시간으로 전류를 모니터링하고 제어하여 장비의 안정적인 작동을 보장합니다.
• 전력 전자: 전력 공급 장치, 와트 미터 및 에너지 저장 시스템에서 정확한 전류 측정에 사용됩니다.전력 변환 효율을 최적화하고 과류로부터 회로를 보호하는 데 도움이됩니다.
• 신에너지 필드: 동전, 동전 또는 펄스 전류를 감지하기 위해 풍력 에너지, 태양 에너지 시스템 및 신에너지 차량에 적합합니다.신재생 에너지 장비 및 전기 구동 시스템의 안전하고 신뢰할 수 있는 운영을 지원하는 것.
• 전기 안전 보호: 이상 전류 보호 장치 및 지상 결함 탐지 장치에 설치하여 비정상적인 전류 상태를 신속하게 확인하고 보호 메커니즘을 작동시킵니다.
• 로봇 및 모션 제어: 로봇 팔 및 정밀 모션 시스템에 대한 정확한 전류 피드백을 보장하여 기계적 움직임의 원활하고 정확한 제어를 가능하게합니다.

특징:

• 폭 넓은 측정 범위: 300A.t rms로 지정되어 0~±600A.t의 측정 범위로, 낮은 전류와 높은 전류 시나리오를 모두 처리할 수 있습니다.
• 높은 정확성: 25°C에서 ±0.75% 이상의 정확성, 중요한 응용 프로그램에 대한 신뢰할 수있는 전류 데이터를 보장합니다.
• 빠른 반응: 500ns 내의 반응 시간, 빠른 전류 변화 (예: 펄스 전류) 를 실시간으로 추적 할 수 있습니다.
• 우수한 선형성 ±0.20% 이상의 선형성, 입력과 출력 전류 사이의 정확한 비율 관계를 유지합니다.
• 강한 전기 격리: 6KV rms 고전압 위험으로부터 사용자와 장비를 보호, 1차 및 2차 측면 사이의 격리.
• 넓은 온도 안정성: -40°C에서 85°C까지 안정적으로 작동하며, 가혹한 산업 환경에 적합합니다.
• 낮은 온도 변동: 온도 변동으로 인한 측정 오류를 최소화하여 0 ~ 70 °C에서 ± 0.60mA 내의 오프셋 전류 변동.
• 높은 dI/dT 능력: <100A/μs의 전류 변화를 추적하며, 빠른 전류 반응이 필요한 애플리케이션 (예를 들어, 모터 드라이브) 에 이상적입니다.
• 콤팩트 디자인: 구멍을 통해 주요 연결과 4 핀 2차 연결 장치와 함께 단열 된 플라스틱 하우징으로 좁은 공간에서 쉽게 설치됩니다.
• 유니버설 전원 공급 장치: ±12~18VDC와 호환되며, 다양한 전원 공급 설정에 유연성을 제공합니다.
