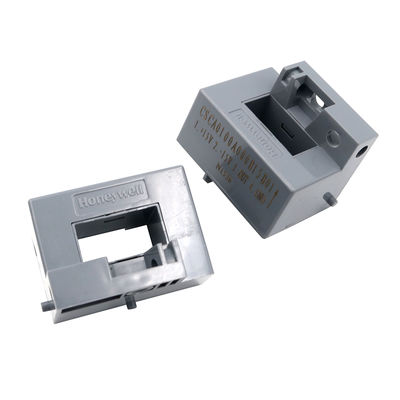

CSCA0100A000B15B01 UPS 통신 전원 공급 장치용 홀 효과 기반 오픈 루프 전류 센서

      CSCA0100A000B15B01 UPS 통신 전원 공급 장치용 홀 효과 기반 개방 루프 전류 센서

제품 세부 정보:

CSCA0100A000B15B01은 홀 효과 기반 개방 루프 전류 센서입니다. 자세한 사양은 다음과 같습니다.

기본 매개변수:

• 정격 전류: 100A RMS (25℃에서).
• 측정 범위: ±300A.
• 측정 저항: 70℃에서 (±15V, ±25A.t max): 최소 54ohm, 최대 360ohm.
• 아날로그 출력 전류: 25mA.
• 턴 비율: 1000.
• 정확도 (25℃에서): 최대 ±0.5% (제로 오프셋 효과 포함).
• 공급 전압: ±12~15V (±5%).

매개변수:

• 센서 유형: 홀 효과, 개방 루프.
• 출력 유형: 아날로그.
• 출력 저항: >10k ohm.
• 작동 온도: -10℃ ~ 80℃.
• 보관 온도: -25℃ ~ 85℃.

성능 특징:

• 홀 효과 원리 기반: 홀 효과 장치를 사용하여 출력 전압이 가해진 자기장의 진폭 및 위상과 선형적으로 관련되어 AC, DC 및 펄스 전류를 정확하게 측정할 수 있습니다.
• 낮은 전력 소비: 낮은 전력 소비로 에너지 절약 요구 사항을 충족합니다.
• 우수한 전기적 절연: 안전하고 안정적인 작동을 위해 1차 및 2차 회로 간에 높은 수준의 전기적 절연을 제공합니다.
• 빠른 응답 속도: 응답 시간은 일반적으로 마이크로초 범위로, 전류 변화에 빠르게 대응할 수 있습니다.

응용 분야:

가변 속도 드라이브, 과전류 보호, UPS 및 통신 전원 공급 장치, 전류 피드백 제어 시스템, 로봇 공학 및 기타 분야에 적합합니다.

포장 및 연결:

Molex 타입 커넥터를 채택하여 설치 및 연결이 용이합니다.

• 일반적으로 플랜지를 통해 장착 가능하며, 특정 기계적 안정성을 제공합니다.
