제품 상세 정보:
|
| 현재 등급: | 200A | 응답 시간: | 3µs ~ 7µs |
|---|---|---|---|
| 정확성: | ±2% | 주파수 범위: | DC ~ 500kHz |
| 원자 크기: | 20.5mm × 10.5mm | 공급 전압: | ± 15VDC ± 5% |
| 강조하다: | 개방 루프 전류 센서 산업 자동화,산업용 전류 센서 전력 시스템,산업 자동화용 전류 센서 |
||

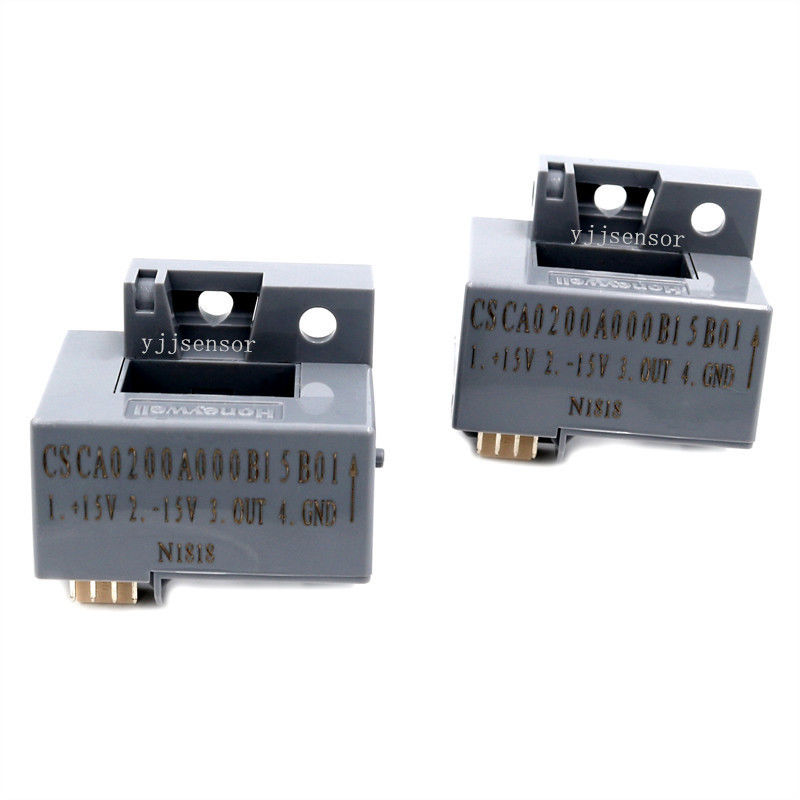

CSCA0200A000B15B01 개방 루프 산업용 전류 센서 - 산업 자동화 전력 시스템용
작동 원리:
CSCA-A 시리즈 개방 루프 전류 센서는 홀 효과 원리를 기반으로 합니다. 1차 도체를 통해 전류가 흐르면 도체 주위에 회전하는 자기장이 생성됩니다. 이 자기장은 자성 감지 재료로 만들어진 자기 코어의 에어 갭에 수집되어 집중됩니다. 홀 효과 장치(HED)는 이 에어 갭에 위치하므로 HED의 출력은 1차 전류의 진폭 및 위상에 비례합니다. 이득 및 오프셋 보정 후, 센서는 1차 전류에 대한 사전 설정된 출력 감도를 제공합니다.
응용 분야:
| 응답 시간 | 3µs ~ 7µs |
| 정확도 | ±2% |
| 주파수 범위 | DC ~ 500kHz |
| 코어 크기 | 20.5mm×10.5mm |
| 높이 | 29mm |
| 길이 | 40mm |
| 너비 | 35mm |
| 작동 전원 전압 | 15V |
| 공칭 출력 전압 | 정격 1차 전류(IpN)에서 4V±1% |
| 공급 전압 | ±15VDC±5% |
| 공급 전류 | 일반 17mA |
| 선형성 | <±1% |
| 영점 전류 오프셋 | <±20mV |
| 정격 1차 전류 후 잔류 오프셋 | <±20mV |
| 오프셋 온도 드리프트 | IpN = 50A에서 <±3mV/°C; IpN = 100A ~ 600A에서 <±1.5mV/°C |
| 이득 온도 드리프트 | <±4mV/°C |
| di/dt 정확도 추적 | >50A/µs |
| 대역폭 | 50kHz |
| DC 절연 전압 | 60초 동안 50Hz에서 3kV |
| 정격 절연 전압 | 849V 강화 |
| 출력 저항 | >10kΩ |
| 작동 온도 | -10°C ~ 80°C |
| 보관 온도 | -25°C ~ 85°C |
