제품 상세 정보:
|
| 가속 전류: | 25 ° C에서 공칭 300A RMS 공칭 | 현재 범위를 감지합니다: | ±900A |
|---|---|---|---|
| 전원 공급 전압: | ± 15VDC ± 5% | 전력 공급 전류: | 전형적인 17ma |
| 정확성: | ±2% | 주파수 범위: | DC ~ 50kHz |
| 강조하다: | 오픈 루프 홀 효과 전류 센서,주파수 변환기에 대한 전류 센서,홀 효과 과류 보호 센서 |
||

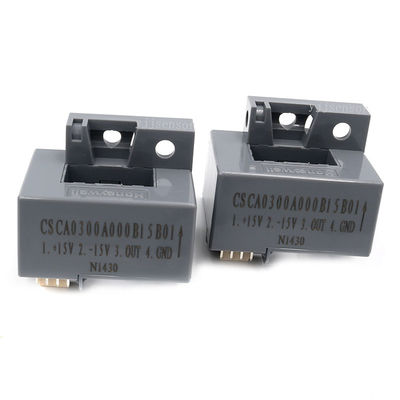

CSCA0300A000B15B01 주파수 변환기 과전류 보호용 개방 루프 홀 효과 전류 센서
작동 원리:
홀 효과 원리에 기반하여, 전류가 1차 도체를 통과할 때 도체 주위에 회전하는 자기장이 생성됩니다. 이 자기장은 자성 재료로 만들어진 자기 코어에 의해 수집되어 코어의 에어 갭에 집중됩니다. 홀 효과 장치(HED)는 에어 갭에 위치하며, 출력은 1차 전류의 진폭 및 위상에 비례합니다. 이득 및 오프셋 보정 후, 센서는 1차 전류에 대한 사전 설정된 출력 감도를 제공합니다.
응용 분야:
주파수 변환기, 과전류 보호, 무정전 전원 공급 장치(UPS), 통신 전원 공급 장치, 전류 피드백 제어 시스템, 로봇 공학 및 기타 분야에 적합합니다.
| 정격 전류 | 25°C에서 300A RMS 정격 |
| 감지 전류 범위 | ±900A |
| 전원 전압 | ±15VDC±5% |
| 전원 전류 | 일반 17mA |
| 출력 유형 | 전압 출력 |
| 정확도 | ±2% |
| 선형성 | <±1% |
| 주파수 범위 | DC ~ 50kHz |
| 응답 시간 | 3μs ~ 7μs |
| 영점 전류 오프셋 | <±20mV |
| 오프셋 온도 드리프트 | IpN=50A에서 <±3mV/°C; IpN=100A ~ 600A에서 <±1.5mV/°C |
| 하우징 재질 | PBT 폴리에스터 |
| 높이 | 29mm |
| 길이 | 40mm |
| 너비 | 35mm |
| 작동 온도 | -10°C ~ 80°C |
| 보관 온도 | -25°C ~ 85°C |
