제품 상세 정보:
|
| 압력 범위: | ± 1.0 psi | 입력 저항 범위: | 5.5 ~ 11.5 kΩ |
|---|---|---|---|
| 출력 저항 범위: | 1.5 ~ 3.0 kΩ | 출력 전압 범위 (± 1psi): | ± 14.7 mV 분 |
| 온도에 따라 변화: | ± 1.5% 전형적인, ± 4.5% 최대 | 제로 오프셋: | -2 ~ +2 mV |
| 강조하다: | 26PC01SMT 산업용 압력 센서,의료 장비 압력 센서,HVAC 시스템 압력 센서 |
||

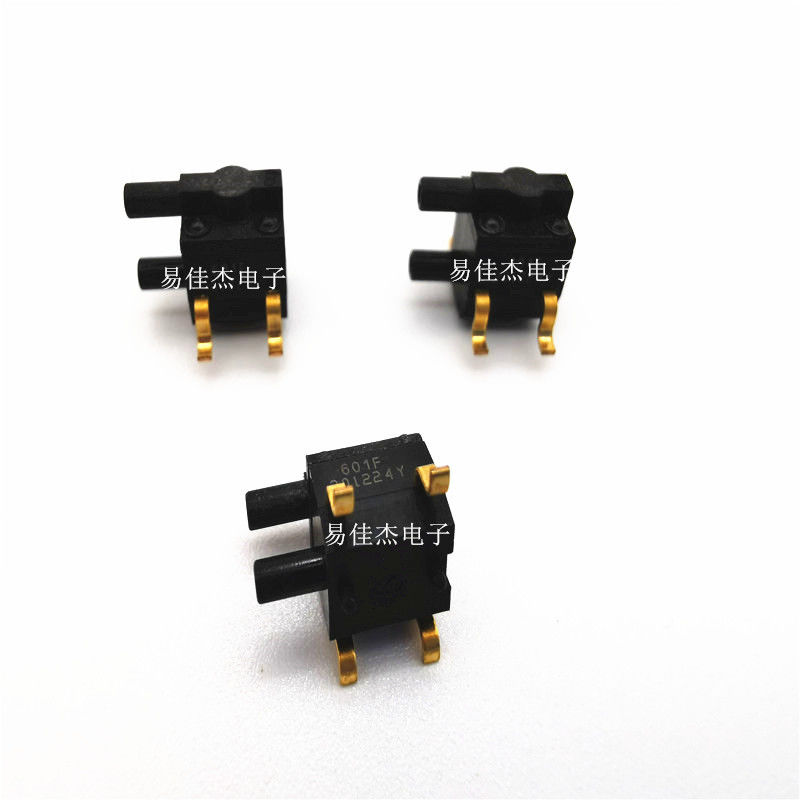

26PC01SMT 산업 제어, 의료 장비, HVAC 시스템용 압력 센서
제품 특징:
응용 분야:
패키지 및 장착:
| 압력 범위 | ±1.0 psi1 |
| 입력 저항 범위 | 5.5 ~ 11.5 kΩ1 |
| 출력 저항 범위 | 1.5 ~ 3.0 kΩ1 |
| 출력 전압 범위 (at ±1 psi) | ±14.7 mV 최소, ±16.7 mV 일반, ±18.7 mV 최대1 |
| 온도에 따른 스팬 변화 | ±1.5% 일반, ±4.5% 최대1 |
| 영점 오프셋 | –2 ~ +2 mV1 |
| 영점 오프셋 (25°C to 0°C; 25°C to 50°C) | ±1.0 mV 최대1 |
| 선형성 오차 (스팬의 백분율) | ±0.50% 일반, ±1.75% 최대1 |
| 반복성 및 히스테리시스 오차 | 0.20%1 |
| 과압 | 20 psi 최대1 |
| 입력 오프셋 전압 | (2 μV + 2 mV/150) × 1501 |
| 입력 오프셋 전류 | 2500 Ω × 200 pA × 1501 |
| 이득 오차 | 0.5%1 |
| CMRR | 100 dB1 |
| 이득 비선형성 | 50 ppm/min1 |
| 0.1–10 Hz 1/f 노이즈 | 0.7 μV 피크-투-피크 × 1501 |
| 총 조정되지 않은 오차 | ~7 비트1 |
| 총 조정된 오차 | ~14 비트1 |
| 공급 전압 | 2.5V–16V DC5 |
| 작동 온도 범위 | -40°C ~ 85°C5 |
| 보상 온도 범위 | 0°C ~ 50°C3 |
| 보관 온도 범위 | -55°C ~ 100°C3 |
| 납땜 단자 온도/시간 | 315°C 최대/10 s 최대3 |
| 진동 | 20 Hz ~ 2000 Hz에서 10 g3 |
| 충격 | 11 ms 동안 100 g3 |
| 수명 | 최소 100만 사이클3 |
| 패키지 유형 | 4 - SMD 모듈5 |
| 치수 | 7.1x6.1x7.7 mm5 |
| 포트 유형 | 바늘 없는, 0.07인치 (1.88 mm) 직경 튜브 노즐5 |
| 정확도 | ±1.75%5 |
| 응답 시간 | <1 ms5 |
| 매체 호환성 | 공기, 가스, 액체6 |
| 장착 유형 | PCB, 표면 실장5 |
| 핀 수 | 45 |
| 무게 | 500 mg5 |
| 수분 감도 레벨 | 1 (무제한) |
