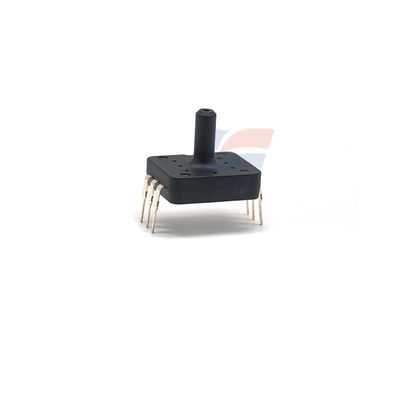

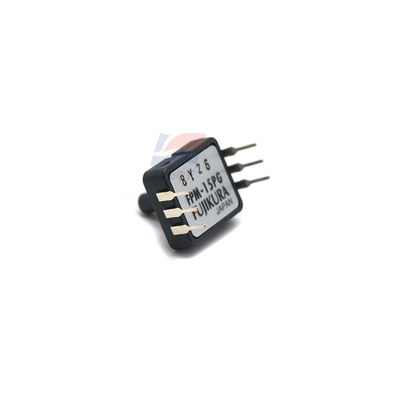

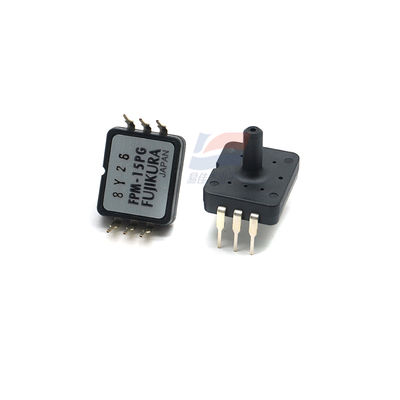

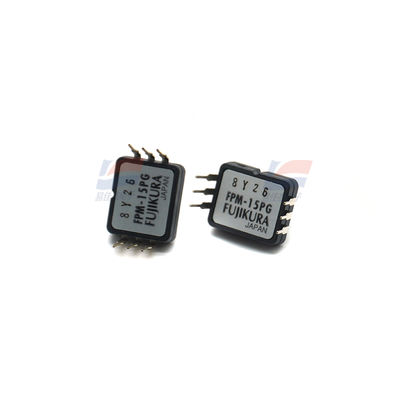

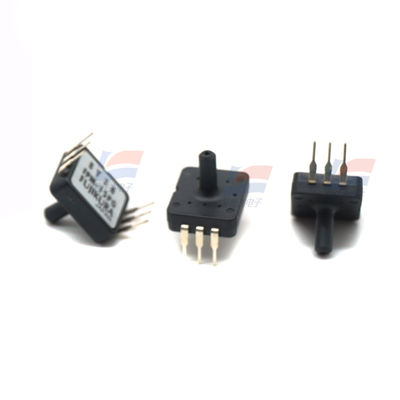

YJJ FPM-15PG 압력 센서는 혈압 모니터 진공 청소기 세탁기 등에 사용됩니다.

제품 설명:

FPM-15PG 압력 센서는 혈압 모니터, 진공 청소기, 세탁기 등에 사용됩니다.

특징:

사양

모델 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG 단위

권장 작동 조건

압력 유형 게이지 압력 -

정격 압력 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

측정 가능한 압력 범위 -13.79

온도 범위 0 ~ 50 deg.C

압력 매체 부식성 가스만 (액체 없음) -

여기 전류 (정전류) 1.5 mADC

절대 최대 정격

최대 부하 압력 정격 압력의 두 배

1.5배

정격

압력-

최대 여기 전류 3.0 mADC

작동 온도 -20 ~ 100 deg.C

보관 온도 -40 ~ 120 deg.C

작동 습도 30 ~ 80 (결로 없음) %RH

전기적 특성 (구동 전류 1.5mA 정전류, 주변 온도 Ta=25deg.C)

출력 스팬 전압 60 ~ 140 (0kPa ~ 정격 압력에서) mV

오프셋 전압 +/-20 (0kPa에서) mV

브리지 저항 4000 ~ 6000 Ω

응답 시간 2 (참조용) msec.

정확도 TSO* +/-5

측정 가능한 압력

범위(kPa) 부품 번호

-13.79 ~ 13.79 FPM-02PG FPM-02PGR

-34.47 ~ 34.47 FPM-05PG FPM-05PGR

-48.26 ~ 48.26 FPM-07PG FPM-07PGR

-98.07 ~ 103.4 FPM-15PG FPM-15PGR

-98.07 ~ 206.8 FPM-30PG FPM-30PGR

-98.07 ~ 344.7 FPM-50PG FPM-50PGR

-98.07 ~ 482.6 FPM-70PG FPM-70PGR

-98.07 ~ 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 deg.C

P2= 1/2 x P3 (kPa) T2= 25 deg.C

P3= 정격 압력 (kPa) T3= 50 deg.C

오프셋 전압 (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

전체 스케일에서 출력 전압 (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

출력 스팬 전압 (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

오프셋 전압의 온도 감도 (%FS)

TSO = {더 큰 값} / SV(25) x 100

더 큰 값 = {Voff(0)-Voff(25)} 및 {Voff(50)-Voff(25)} 중 더 큰 절대값

출력 스팬 전압의 온도 계수 (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

선형성 (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

압력 히스테리시스 (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : P3 압력으로 스트레스를 받은 후 P1에 대한 출력 전압.
