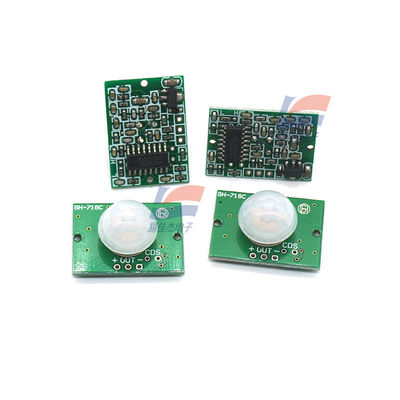

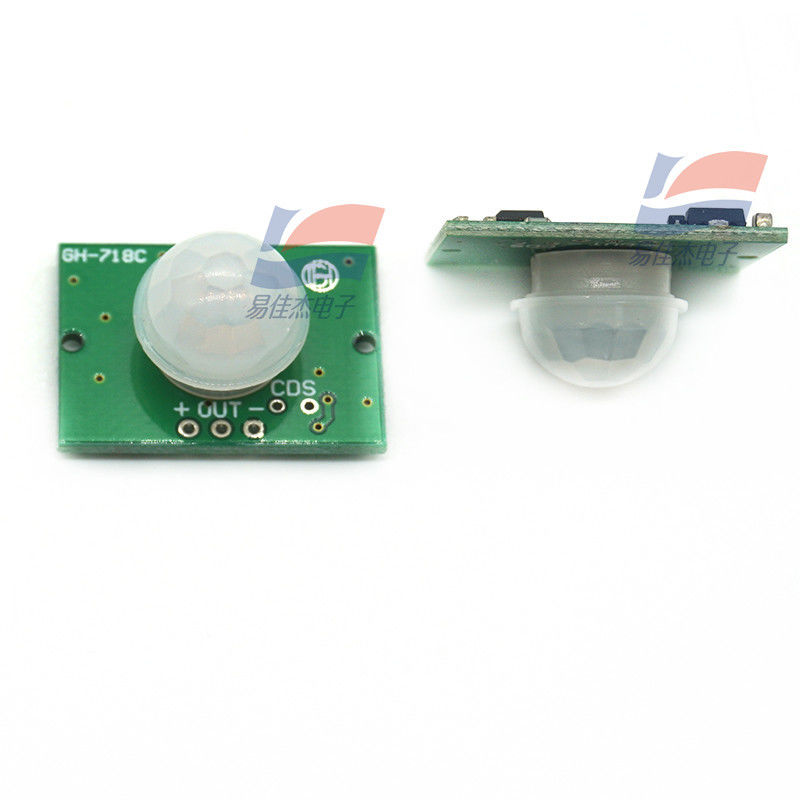

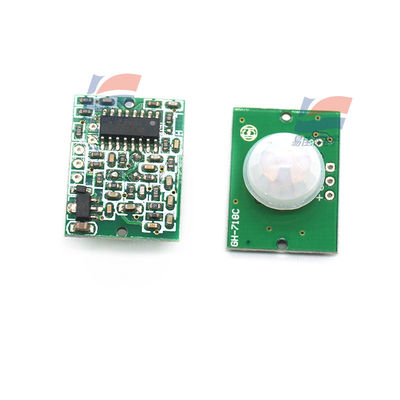

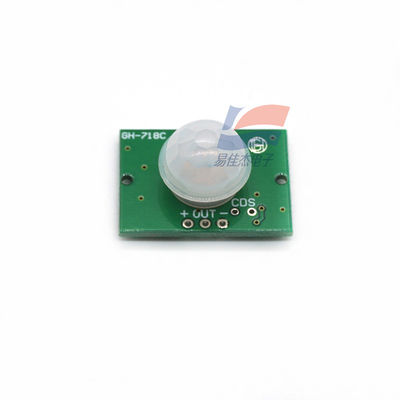

YJJ GH-718A/B/C 소형 열형광 인체 적외선 감지 센서 모듈

제품 설명:

YJJ GH-718A/B/C 미니어처 열광출력 인적 적외선 센서 모듈

특징:

적외선 기술을 기반으로 한 자동 제어 제품은 높은 민감도와 높은 신뢰성을 가지고 있으며 다양한 자동 감지 전기 장비에 널리 사용됩니다.

특징:

1완전히 자동 감지: 사람이 감지 범위에 들어갈 때 높은 수준이 출력됩니다. 사람이 감지 범위를 떠날 때 높은 수준은 자동으로 지연되고 꺼집니다.그리고 낮은 수준은 출력.

2. 빛에 민감 한 제어 (선택, 공장 설정 되지 않습니다): 빛에 민감 한 제어 설정 될 수 있습니다. 그것은 낮 동안 또는 빛이 강한 때 감지 하지 않습니다.

3. 두 개의 트리거 방법: (점퍼에 의해 선택 될 수 있습니다)

a. 반복되지 않는 발사 방법: 센서 출력이 높은 수준이 되면 지연 기간이 끝나면 높은 수준이 자동으로 낮은 수준으로 변경됩니다.

b. 반복 가능한 발사 방법: 지연 기간 동안 감지 범위 내에서 인간 활동이 발생하면 감지 출력이 높은 수준이 되면, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, 마지막 활동 시간을 지연 시간의 시작점으로 삼습니다.)

4감지 잠금 시간 (예정 설정: 잠금 시간이 없습니다): 각 감지 출력 (높은 수준에서 낮은 수준) 후 잠금 기간을 즉시 설정 할 수 있습니다. 이 기간 동안,센서는 감지 신호를 받아들이지 않습니다.이 기능은 "감각 출력 시간"과 "클로아웃 시간"의 간격 작동을 달성 할 수 있으며 간격 감지 제품에 적용 될 수 있습니다.이 함수는 로드 전환 도중 생성되는 다양한 간섭을 효과적으로 억제 할 수 있습니다 (이 시간은 초의 10분의 몇에서 수십 초까지 설정 될 수 있습니다).

5넓은 작업 전압 범위: 기본 작업 전압 DC5V-20V (개정 가능한 범위 DC3V-DC24V)

6낮은 전력 소비: 정전 <50 마이크로 앰프, 특히 배터리 가동 애플리케이션에 적합합니다.

7높은 수준의 출력 신호: 다양한 회로와 쉽게 연결 될 수 있습니다.

기술 매개 변수:

1. 작업 전압: DC5V-20V (개정 가능한 범위 DC3V-DC24V); 2. 정적 전력 소비: <50 마이크로 앰프; 3. 레벨 출력: 높은 3.3V (다른 전압 값은 사용자 정의 할 수 있습니다); 낮은 0V;

4. 지연 시간: 몇 십 분의 1 초에서 몇 분까지의 범위 내에서 이루어질 수 있습니다. 5. 잠금 시간: 몇 십 분의 1 초에서 몇 십 초까지의 범위 내에서 이루어질 수 있습니다.

6. 트리거 방법: L - 반복되지 않는; H - 반복; 7. 센싱 범위: <140도 콘 각, 7 미터 내 (센싱 거리는 사용된 렌즈에 의해 결정됩니다.수 센티미터에서 7 미터 내까지 사용자 정의 할 수 있습니다.).

8. 작업 온도: -15 - +70도; 9. PCB 크기: 28 * 38mm, 스크루 구멍 거리 32.5mm; 10. 센서 렌즈 크기 (지름): 23mm (디폴트); 또한 사용할 수 있습니다: 12.7mm; 8mm 선택.

I: 인체 적외선 감지 제품:

1: GH-807 인체 적외선 감지 스위치

2: GH-918 적외선 유선 탐사

3: GH-9181 반 애완동물 적외선 유선 탐사 (일체 칩 프로그램 제어)

4: GH-032 커튼형 적외선 유선 탐사

5: GH-7832 천장형 적외선 유선 탐사선

II: 인체 적외선 감지 모듈 종류:

1: GH-7181A/B 인체 적외선 감지 모듈 (저전력 소비: 50uA, 소용량 A3828B3224mm)

2: GH-7182 인체 적외선 감지 모듈 (저온 저항: -40도)

3: GH-7183 인체 적외선 센서 모듈 (저전력 소비: 50uA, 소용량 3224mm, 부하 전류 0.5A)

III: 초음파 감지 모듈 유형:

1: GH-311 초음파 감지 모듈 (작은 부피 4619mm)

2: GH-311R 송신 수신 모듈

3: GH-311T 전송 모듈

IV: 가스 감지 모듈 종류:

1: GH-310 가스 센서 모듈 (작은 부피 3826mm)

1: GH-312 연기 감지 모듈 (작은 부피 3322mm)

V: 습도 모듈 종류:

1: HTF2232 주파수 출력 습도 모듈

2: HSM-20G 전압 출력 습도 모듈

VI: 일반 315M/433M 고주파 수신기 모듈 유형:

1: GH-2082: (315M/433M 수신 모듈)

2: GH-682: (315M/433M 디코딩 수신 모듈)

3: GH-610: (315M/433M 전송 모듈)

VII: 일반 315M/433M 고주파 산업 제어기 (리레와 함께):

1: GH-1226 산업 제어기 (4/6 리레 채널, 단일 칩 프로그램 제어)

2: GH-1228 산업 컨트롤러 (8/12 릴레 채널, 단일 칩 프로그램 제어)

3: GH-1228 산업 컨트롤러 (8/2 그룹 4 리레 채널, 단일 칩 프로그램 제어)

4: GH-1228 산업 제어기 (12/3 그룹 4 리레 채널, 단일 칩 프로그램 제어)

적용 범위

보안 제품

인체 감지 장난감

인체 감지 조명장치

산업 자동화 제어 등

주요 기술 매개 변수:

1 작동 전압: DC 3.7~20V

2 정전류: 50uA

3단계 출력: 높은 3.3V, 낮은 0V

4지속시간: 3초에서 900초까지 조절할 수 있습니다.

5감지 각 110도

6감지 거리 3미터
