YJJ GH-719 마이크로파 감지 이동 모듈 10.525 GHz 도플러 레이더 원리를 이용

제품 설명:

YJJ GH-719 마이크로파 감지 변위 모듈은 10.525 GHz에서 도플러 레이더 원리를 사용합니다.

특징:

GH-719 마이크로파 변위 모듈 사용자 매뉴얼

GH-719 마이크로파 감지 변위 모듈은 도플러 레이더 원리를 기반으로 설계된 마이크로파 이동 물체 감지기입니다. 마이크로파 주파수는 10.525 GHz입니다. 6-20V DC 전원 공급 장치를 연결하여 직접 작동할 수 있습니다.

GH-719 마이크로파 유도 변위 모듈의 신호 처리는 단일 칩 마이크로컴퓨터 프로그램을 사용하여 수행되므로 높은 신뢰성을 보장합니다. 회로 기판에는 16단계의 감도 조절 기능이 있으며, 감지 거리는 0.3~10미터 범위 내에서 조절할 수 있습니다. 4가지 트리거 모드 옵션이 있으며, 신호 출력 시간은 2초, 3초, 10초, 20초입니다. 광감지 저항을 추가하여 주간 트리거링을 억제할 수 있습니다. 주로 자동문 제어 및 스위칭, 산업 자동화 제어, 실내외 보안 방지 시스템, ATM 자동 인출기의 자동 비디오 제어 시스템, 실외 안전 경고 및 기타 장소에 적용됩니다.

GH-719 마이크로파 유도 변위 모듈은 비접촉 감지 유형 모듈입니다. 무선 주파수 간섭에 대한 강한 저항력을 가지며 온도, 습도, 빛, 기류 또는 먼지의 영향을 받지 않습니다. 특정 두께의 플라스틱, 유리, 나무 및 기타 비금속 인클로저 내부에 설치할 수 있어 다양한 제품 또는 장비의 제어에 편리하게 적용할 수 있습니다.

2. 회로 기판 조정 지침:

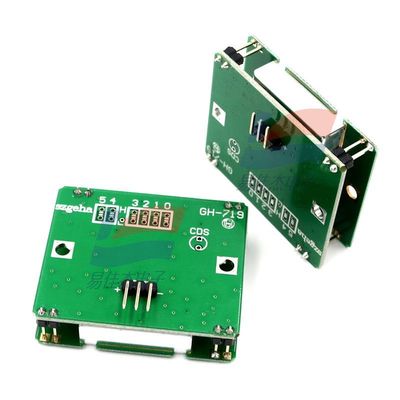

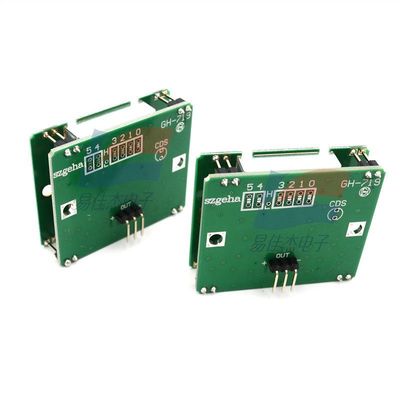

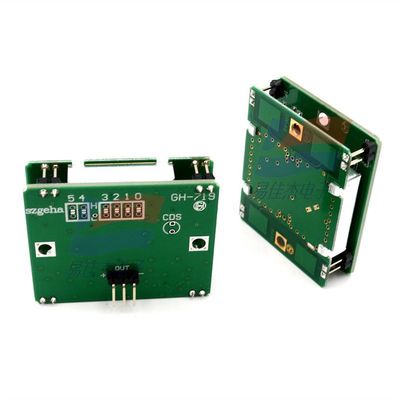

A 16단계 감도 조절: 회로 기판에는 0, 1, 2, 3으로 표시된 4개의 연결 지점이 있습니다.

아래와 같이 4개의 연결 지점을 단락시켜 감도를 16단계 내에서 조절할 수 있으며, 감지 범위를 0.3미터에서 10미터까지 조절할 수 있습니다.

2: 4개의 연결 지점이 단락 해제되었습니다. 감지 거리는 가장 가깝고 0.5미터 이내입니다.

3: 연결 지점 단락은 1이고, 단락이 없으면 0입니다. 모두 단락되면 감도가 가장 높습니다. 조정은 다음과 같습니다:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

B: 4가지 조정 모드: 회로 기판에는 4와 5로 표시된 2개의 연결 지점이 있습니다.

1:00 - 비반복 트리거 모드:

움직이는 물체가 감지되면 3초의 하이 레벨 신호가 출력된 후 프로세스가 중지됩니다. 2초 지연 후 감지가 반복됩니다. 움직이는 물체가 다시 감지되면 2초의 하이 레벨 신호가 출력되고 이 프로세스가 반복됩니다. 움직이는 물체가 감지되지 않을 때까지 사이클이 반복된 후 하이 레벨 신호 출력이 중지됩니다.

2:01 반복 트리거 터치 모드, 2초 지연:

움직이는 물체가 감지되면 2초의 하이 레벨 신호가 출력됩니다. 이 2초 동안 모듈은 초당 30번의 빈도로 물체의 움직임을 지속적으로 감지합니다. 물체의 움직임이 다시 감지되면 시간이 2초 더 연장되어 물체의 움직임이 감지되지 않을 때까지 지속됩니다.

하이 레벨 신호는 2초 지연된 후 중지됩니다.

3:10 반복 터치 트리거 모드, 10초 지연:

움직이는 물체가 감지되면 10초의 하이 레벨 신호가 출력됩니다. 이 10초 동안 모듈은 초당 30번의 빈도로 작동합니다.

지속적인 모니터링. 물체의 움직임이 다시 감지되면 시간이 10초 더 지연되어 움직이는 물체가 감지되지 않을 때까지 지속됩니다.

하이 레벨 신호는 10초 지연된 후 중지됩니다.

4:10 반복 트리거 모드, 20초 지연:

움직이는 물체가 감지되면 20초의 하이 레벨 신호가 출력됩니다. 이 20초 동안 모듈은 초당 30번의 빈도로 작동합니다.

지속적인 감지. 물체의 움직임이 다시 감지되면 시간이 20초 더 지연되어 움직이는 물체가 감지되지 않을 때까지 지속됩니다.

하이 레벨 신호는 20초 지연된 후 중지됩니다.

CDS 광저항:

광저항을 연결하면 낮이나 밝은 빛 환경에서 트리거링이 발생하는 것을 방지할 수 있습니다.

2: 유효한 동작 트리거:

광저항을 연결하면 어두운 곳이나 어두운 환경에서 움직이는 물체가 감지될 때 트리거링할 수 있습니다. 선택한 트리거링 모드 기간 동안 빛이 어둠에서 밝음으로 바뀌더라도 출력 신호가 로우 레벨이 될 때까지 트리거링 상태와 지연 시간을 변경할 수 없습니다. 그런 다음 광저항이 효력을 발휘합니다.

참고:

감도 및 트리거 모드를 선택한 후에는 새로운 선택 기능을 실행하기 전에 마이크로컨트롤러의 전원을 끄고 재설정해야 합니다.

세. 주요 기술 매개변수:

1 중심 주파수: 10.525 GHz

2 작동 전압: DC 6V ± 20V

3 정적 전류: 6mA 4 하이/로우 출력 레벨: 5V/0V

5 3 dB 안테나 패턴 - 방위각 80 ° 6 3 dB 안테나 패턴 - 고도 40 °

7. 유도 거리: 0.3 - 10미터, 16단계 내에서 조절 가능. 8. 트리거 모드: 4가지 옵션 사용 가능.

9. 주변 온도: -30 - 70도 섭씨

10. 치수: 45 * 37 * 18 mm
