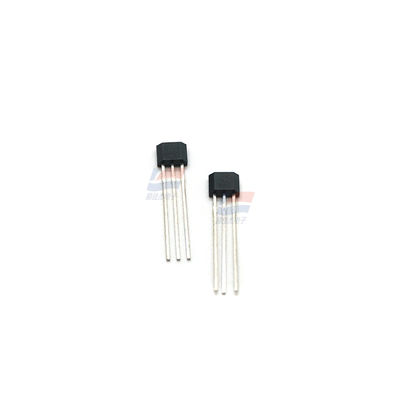

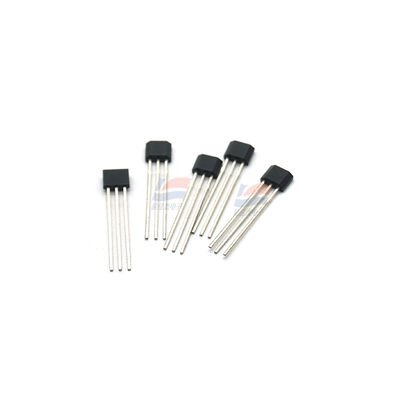

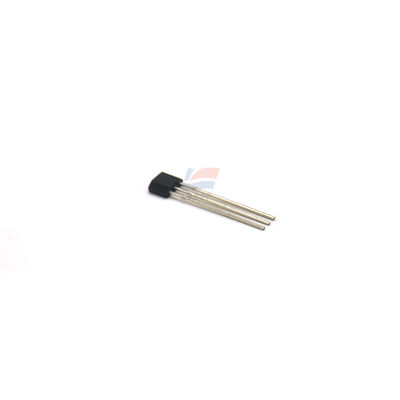

CS3040 홀 효과 센서 전원 공급 장치 전압 범위

                             CS3040 홀 효과 센서 광범위 전원 공급 전압 범위

제품 구성:

CS3040 홀 효과 센서는 전압 조정기, 홀 전압 발생기, 차동 증폭기, Schmitt 트리거 및 오픈 컬렉터 출력단으로 구성됩니다.

작동 원리

입력은 자기 유도 강도이고 출력은 디지털 전압 신호입니다. 직사각형 또는 원통형 자석에서 작동하기에 적합한 단극성 작동 자기 감지 회로입니다.

제품 특징:

• 광범위한 전원 공급 전압 범위.
• 빠른 스위칭 속도, 순간적인 지터 없음.
• 넓은 작동 주파수 범위 (DC~100KHz).
• 긴 수명, 작은 크기, 편리한 설치.
• 트랜지스터 및 TTL 및 MOS와 같은 논리 회로와 직접 인터페이스할 수 있습니다.

제한 매개변수:

• 전원 공급 전압: 4.5V~24V.
• 자기 유도 강도: 무제한.
• 출력 전류: 최대 10mA.
• 작동 환경 온도 (유형 I): - 40℃~125℃.
• 보관 온도: - 55℃~150℃.

전기적 특성 (TA = 25℃)

• 출력 로우 레벨 전압: 일반 값은 0.05V이고, Vcc = 4.5V~24V일 때 최대 값은 1.2V입니다.
• 출력 누설 전류: 일반 값은 8μA이고, Vo = Vccmax이고 VCC가 개방 회로일 때 최대 값은 12μA입니다.
• 전원 공급 전류: 일반 값은 0.12mA~0.14mA입니다.
• 출력 상승 시간: Vcc = 12V이고 RL = 480Ω일 때 일반 값은 0.12μs입니다.
• 출력 하강 시간: Vcc = 12V이고 CL = 20pF일 때 일반 값은 0.14μs입니다.
