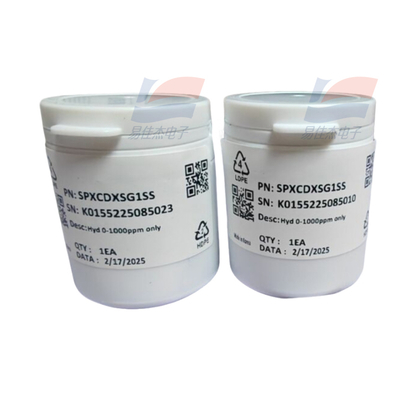

YJJ SPXCDXSG1SS XCD 가스 감지기는 가연성 가스 감지 장치에 사용됩니다.

제품 설명:

YJJ SPXCDXSG1SS XCD 가스 탐지기는 연화 가스 탐지 기기에 사용됩니다.

특징:

센스포인트 XCD 가스 경보는 화염성, 폭발성 또는 독성이 있는 기체가 있는 부위에 설치된 고정 장치로, 연화성 기체의 농도를 감지하는 데 사용됩니다.독성 기체와 공기 중 산소XCD (exceed) 가스 알람은 가스 탐지 기술의 모든 장점을 통합하고 널리 사용되는 고정 가스 탐지기의 업데이트 버전입니다.그 비용 성능은 기존의 비슷한 제품보다 훨씬 우수합니다..

센스포인트 XCD의 핵심 구성 요소는 센서와 같이 첨단 기술과 비분산 적외선 (NDIR) 기술을 적용합니다.검출이 더 정확하고 장기적으로 안정성을 더 높이는 것XCD는 같은 하우징에 촉매 연소, 전기 화학 및 NDIR를 포함한 다양한 센서를 장착 할 수 있으므로 더 다양한 종류의 기체를 감지 할 수 있습니다.따라서, XCD는 석유, 화학 산업, 금속공학 및 제조업과 같은 일반 산업 분야에서 널리 적용되며 일부 혹독한 환경에서도 잘 작동합니다.

센스포인트 XCD는 자동 상태 표시 기능을 갖추고 있습니다. 세 가지 색상 백라이트를 사용하면 멀리서 작동 상태를 명확하게 표시 할 수 있습니다.

• 알람이 없고 장치가 정상적으로 작동할 때 뒷등은 녹색입니다.

• 장애가 발생하면 백라이트는 노란색입니다.

• 알람 이 발사 될 때, 뒷등 은 빨강색 이 됩니다.

범위: 0 ~ 200ppm

유니버설 탐지 플랫폼

주요 특징:

n 정확하고 신뢰할 수 있는 측정

센서는 많은 고효율 기술 (ReflexTM 센서 안전 진단, CO2 및 CH4 적외선 감지 기술 등) 을 사용하며 높은 정확도를 갖추고 있습니다.좋은 안정성 및 긴 수명.

n 명확하고 직관적인 표시

큰 LCD 화면을 채택하여 디지털 형태로 가스 농도를 동시에 표시하고, 풍부한 상태 아이콘 디스플레이와 다채로운 백라이트와 함께 바 차트를 사용합니다.

수술은 간단하고 빠르게 합니다.

전체 기능 현장 비 해체 비 침입 작업. 자기 막대기로 작동하여 현장 측정에 편리합니다.

껍질은 견고하고 내구성 있습니다.

알루미늄 합금 또는 스테인리스 스틸 가루, 강한 부식 저항성.

n 기능이 풍부하고 실용적입니다

동일한 외부 구조는 여러 센서에 적용됩니다. 그것은 낮은 구매 및 운영 비용, 긴 센서 수명,로컬 경보 설치를 위해 확장할 수 있는 3개의 릴레이 출구와 2개의 입구유지보수 계획과 함께 설정 할 수 있으며 오류 진단 기능을 가지고 있습니다.

완전 폭발성 인증

1 구역 및 2 구역의 위험한 지역에서 다양한 산업 및 광산 환경에 적합합니다. GB, CCCF, KTL, ATEX, UL, CSA, IEC 등 여러 주요 기관의 인증을 받았습니다.

n 다수의 신호 출력

3선 4-20mA 산업 표준 전류 신호 연결 방법 (원자 또는 싱크 옵션이 제공됩니다), 다양한 가스 경보 컨트롤러 또는 PLC, DCS, SCADA 및 기타 시스템에 연결 할 수 있습니다..

2) 정상 범위를 초과할 때, 억제 중 (사용자가 설정할 수 있는 경우) 및 장애가 발생했을 때, 서로 다른 수준의 다른 전류 신호가 출력됩니다.시스템에서 데이터 수집 및 처리를 촉진하는 것.

3) 출력 및 Modbus RTU 버스 신호 출력을위한 세 개의 프로그래밍 할 수 있는 릴레가 사용 가능하며 다양한 응용 요구 사항에 적합합니다.

n 설치가 쉽다

보편적 설치 브래킷이 설계되어 있으며 원격으로 설치 할 수 있으므로 현장 설치가 편리하고 빠릅니다.

유지보수 용이함

센서와 송신기는 내부적으로 모듈형 디자인을 채택합니다. 각 모듈 내의 모든 구성 요소는 플러그 앤 커넥트 방식으로 연결됩니다.부품을 현장에서 교체하는 것이 매우 쉽습니다..

기술 사양

센스 포인트 XCD 가스 경보

센서 원리

전기화학 (독성 가스, 산소)

촉매 연소 (연화 가스)

적외선 기술 (연화성 가스, CO2)

전기 매개 변수

전원 공급

16VDC - 32VDC (3선 시스템)

전력 소비

220mA

시뮬레이션 출력

산업 표준 4-20mA 아날로그 출력

소스 또는 싱크는 스위치를 통해 선택할 수 있습니다

범위를 초과하는 상태: 22mA

억제 조건: 2.0mA 또는 4.0mA (사용자가 설정할 수 있습니다)

고장 발생 시 출력: 0.0mA 이상, 4.0mA 이하

케이블링 요구 사항

3코어 보호선 (0.5 - 2.5 mm2, 20 - 14 AWG에 해당)

릴레이 출력

출력으로 프로그래밍 가능한 릴레 3개 (접촉 용량: AC 250V/5A)

디지털 통신

RS485 모드버스 RTU 버스 출력

표시 모드

LCD, 세 가지 색상 백라이트 (녹색, 노란색, 빨간색)

측정 매개 변수

정확성

± 2% FSD

선형성

± 5%의 포밀성

반복성 오류

± 2% 6개월

센서 수명

5년 이상

반응 시간

T90

측정 단위

%LEL, %VOL, mg/m3, ppm

기계적 매개 변수

소재

송신기: 알루미늄 가루 코팅 또는 316 스테인리스 스틸

센서: 316 스테인리스 스틸

입수 라인 입점

M20 또는 3⁄4" NPT

모양의 차원

201mm × 164mm × 99mm

무게

~1.4kg

환경 요구 사항

업무 스트레스

90kPa ~ 110kPa

작동 온도

-40°C ~ 65°C

환경 습도

연속: 20% ~ 90% RH (비 응축)

중단: 10% ~ 99% RH (비 응축)

폭발성 인증

GB Exd IIC T4

국제 IECEx Ex II 2G EExd IIC T4

ATEXEX II 2G EExd IIC T4

UL & CSA/cUL클래스 I, Div1&2 그룹 A,B,C

UL & CSA/cUL클래스 II, Div1&2 그룹 E,F,G

KTL (한국) EXD IIC T4

보호 수준

IP66
