YJJ HPSAC3000 010M-D-S 듀얼 튜브 1Kpa 일정한 전류 압력 센서는 HVAC 시스템에서 사용됩니다.

제품 설명:

YJJ HPSAC3000 010M-D-S 듀얼 튜브 1Kpa 정전류 압력 센서는 HVAC 시스템에 사용됩니다.

특징:

고성능 및 고정밀도는 이 센서를 다양한 응용 분야에 사용할 수 있게 해주며, 컴팩트하고 편리한 디자인은 생산 사용자에게 매우 적합합니다.

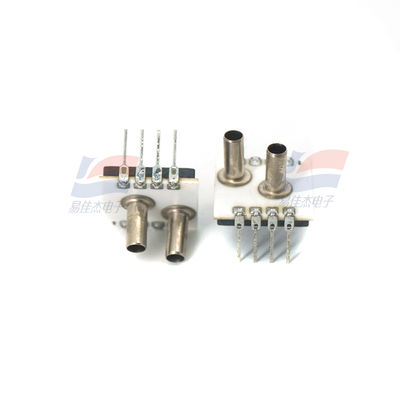

HPSAC 3000 압력 센서는 1mm 두께의 세라믹 기판에 설치되며, 하나 또는 두 개의 압력 튜브가 있습니다. 기판에 인쇄된 것은

후막 저항기는 온도 보상 및 영점 보정을 위해 개별적으로 레이저 처리됩니다. 추가 저항기는 개별적으로 트리밍됩니다...

센서의 범위는 편리한 센서 증폭 및 외부 차동 증폭기를 제공하도록 설계되었습니다. 이 센서 시리즈에 호환되는 압력 매체는

건조 공기 또는 부식성 가스 및 액체.

HPSAC 3000 모델은 정전류 여기를 위해 설계되었습니다. 전체 시리즈의 압력 범위는 1kPa에서 700kPa까지입니다.

특징

정전류 여기

사용하기 쉬운 DIP 패키징

넓은 보상 범위 (0 ~ 70°C)

영점 보정

고성능 OEM 응용 프로그램

감속기, 측정 도구 및 상대 구성

10 mBar ~ 7 Bar (1 kPa - 700 kPa)의 압력 범위 응용 분야

의료 기기

호흡기

HVAC (난방, 환기 및 공조) 공정 제어

누출 감지 공압 제어

높이 측정기

사양 설명

1) 과압은 감지 소자를 손상시키지 않고 가해지는 더 큰 힘을 의미합니다.

2) 폭발 압력은 감지 소자에 누출이나 손상을 일으키지 않고 가해지는 더 큰 압력입니다.

3) 아날로그 출력 신호는 입력 전류에 비례합니다.

4) 오프셋 전압은 영압에서 출력되는 전압입니다.

5) 범위는 전체 압력 범위와 오프셋 간의 대수적 차이입니다.

6) 범위 및 오프셋 열 오차는 25°C에서의 값과 비교하여 보상 프로세스 전반에 걸쳐 센서 신호(범위 및 오프셋)의 상당한 편차를 나타냅니다.

이에 비해 온도 범위는 0 ~ 70°C입니다. p ≤ 100 mbar인 압력 범위의 경우 이 매개변수는 Zmax = 0.5 mV로 정의됩니다.

7) 반복성은 10번의 압력 사이클 후 출력 신호의 일반적인 편차로 정의됩니다.

8) 비선형성은 P1에서 금형의 상단에서 측정된 전체 압력 범위에서 BFSL(최적 적합 직선)로 정의됩니다.

9) 매체의 호환성: 압력 포트 P1에서: 깨끗하고 건조하며 부식성이 없는 가스, 실리콘, 파이렉스, RTV, 금에 적합,

세라믹 Al2O3, 에폭시 수지, 주석.

10) 매체와의 호환성: 압력 포트 P2에서: 실리콘, 파이렉스, RTV, 세라믹 Al2O3, 에폭시 수지 및 주석에 대해 부식성 가스가 존재합니다.

또는 액체

사양:
