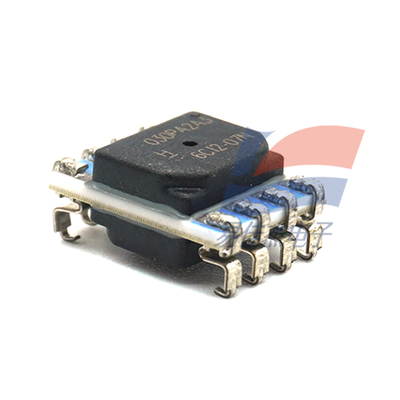

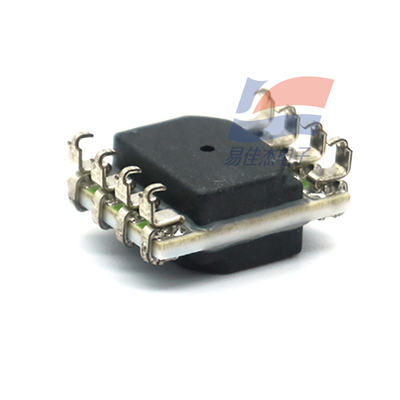

YJJ HSCMRRN001ND2A3 마이크로 압력 HSC 고 정밀 실리콘 세라믹 압력 센서 1 In H2O 의료용

제품 설명:

YJJ HSCMRRN001ND2A3 마이크로 압력 HSC 고 정밀 실리콘 세라믹 압력 센서 1 H2O 의학적 용도로

특징:

HSC (high precision silicon ceramic) series of TruStability micro-pressure products features high sensitivity and high overpressure and burst pressure characteristics - these three performance features are rarely found in the same product이 기술은 매우 작은 압력 변화를 감지하는 능력에 영향을 미치지 않고 센서를 보호 할 수 있습니다.또한 일부 환경 요인 (온도와 같은) 의 영향을 극복 할 수 있습니다., 습도 등) 를 사용하여 내구성을 유지합니다.

I. 제품 소개

The TruStability micro-pressure product HSC (high precision silicon ceramic) series features high sensitivity and high overpressure and burst pressure characteristics - these three performance features are rarely found in the same product이 기술은 매우 작은 압력 변화의 민감성에 영향을 미치지 않고 센서를 보호 할 수 있으며, 또한 일부 환경 요인 (온도,습도, 등) 를 통해 내구성을 유지합니다.

트루스태빌리티 미세 압력 센서가 장기 또는 극한 온도 사용 후에도 안정성 측면에서 업계에서 유사한 센서 제품보다 더 나은 성능을 발휘합니다.이 시리즈는 시스템 캘리브레이션 요구 사항을 최소화 할 수 있습니다, 시스템 성능을 최적화하고 센서의 수명 기간 동안 서비스 또는 교체 요구 사항을 줄여 시스템의 정상적인 작동을 효과적으로 지원합니다. 압력 센서필요한 마이크로 압력 범위에서 높은 안정성을 유지하는 것은 매우 어렵습니다.일반적으로 압력 센서는 마이크로 압력 응용 프로그램에서 사용되는 경우 고압 조건에서 손상되기 쉽다. TruStability 마이크로 압력 센서는 하니웰의 특허 기술을 사용합니다.과압 상태에서도 업계에서 선도적인 안정성을 유지할 수 있습니다..

이 새로운 센서 시리즈는 지정된 전체 미세 압력 범위 (±2.5 mbar에서 ±40 mbar [±1 inH2O에서 ±30 inH2O]) 내 압력을 읽을 수 있으며 디지털 또는 아날로그 출력을 달성합니다.많은 산업 및 의료 응용 프로그램을 지원:

산업 HVAC (열기, 환기 및 에어컨) 응용 프로그램: VAV (변수 공기 부피) 제어 시스템, 도크트 정적 압력, HVAC 필터 막힘 감지, HVAC 송신기,의료용: 호흡기, 마취기, 영세 측정기, 방화기, 병원 실내 공기 압력 조절기 등.

하니웰은 업계에서 가장 포괄적이고 정확하고 의미있는 측정 지표인 전체 오류 대역 (TEB) 을 제공합니다.그것은 0 °C에서 50 °C 또는 -20 °C에서 85 °C의 온도 범위에서 센서의 정확성을 보장, 시스템 오류를 보완합니다. 따라서 고객은 개별 오류를 합쳐 전체 오류를 계산 할 필요가 없으며 애플리케이션에서 센서를 빠르고 쉽게 사용할 수 있습니다.HSC 시리즈의 전체 오류 대역은 ± 1% FSS입니다.전체 오류 대역은 고객이 개별 센서 테스트 및 캘리브레이션의 필요성을 제거하고 제조 시간과 프로세스를 개선하고 시스템 정확성과 품질을 보장 할 수있을뿐만 아니라시스템 가동 시간을 최적화, 그러나 또한 우수한 교환성을 보장합니다 (정밀성 측면에서, 장치 간의 변경을 최소화합니다).

TruStability 마이크로 압력 센서의 특징:

업계 최고 수준의 정확성, ±0.25% FSS BFSL (full-scale best-fit straight line) 까지, 시스템 오류를 수정하는 소프트웨어 요구 사항을 줄이고 시스템 설계 시간을 최소화합니다.시스템 정확성 및 보증 요구 사항을 지원, 시스템 운영 시간을 최적화합니다.

높은 폭발 압력 특성, 최대 415 inH2O (1034 mbar) 이상, 센서가 다양한 환경 변화에 높은 민감성을 유지할 수 있도록,극히 작은 압력 변화를 측정할 수 있는, 그리고 고객을 위한 설계 프로세스를 단순화합니다.

높은 작업 압력 범위, 최대 135 inH2O (336 mbar) 이상으로, 극저압 센서가 캘리브레이션 압력 범위 내에서 연속적이고 효과적으로 작동 할 수 있습니다.

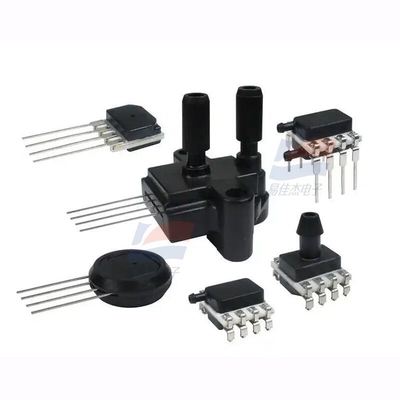

모듈형, 유연한 디자인, 다양한 패키지 유형 (또한 업계에서 선도적인 안정성), 압력 포트, 옵션 부품,장비 제조업체의 애플리케이션 통합 작업을 단순화하는 것.

보드 신호 처리, PCB 보드가 신호 처리 구성 요소의 조립을 필요로하지 않도록하여 비용을 줄이고 고객에게 생산 프로세스를 단순화합니다.설치 방향의 유연성은 고객이 시스템 내에서 최적의 위치에 센서를 배치 할 수 있습니다., 위치 오차의 영향을 줄이고 응용의 유연성을 향상시킵니다.

진동 무감각은 압력 변화 중에 특정 응용 진동에 대한 감수성을 줄여 압력 판독 오류를 최소화합니다.

통합된 증폭, 보상 및 캘리브레이션은 사용자의 PCB 보드가 추가 신호 처리 구성 요소 없이 작동할 수 있도록 합니다.PCB 보드의 크기를 줄이고 부품과 관련된 비용을 절감합니다., 재고, 조립 등).

내부 진단 기능은 시스템 신뢰성을 향상시킵니다.

10mW 이하의 극히 낮은 전력 소비는 에너지 소비를 줄이고 배터리 수명을 연장하며 에너지 효율을 향상시킵니다.

I2C 또는 SPI와 호환되는 14비트 디지털 출력 (적어도 12비트 압력 해상도)변환 요구 사항을 줄이고 마이크로 프로세서 또는 마이크로 컨트롤러와 직접 상호 작용함으로써 성능을 향상시킵니다..

아날로그 출력도 제공합니다.

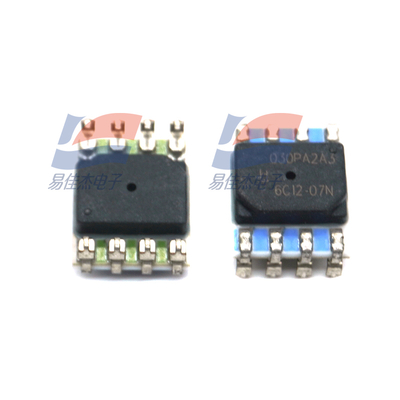

소형 패키지 10mm x 10mm [0.39 in x 0.39 in], 회로판에 장착된 압력 센서와 비교하면 매우 작은 패키지 크기,PCB 보드에 더 적은 공간을 차지하고 밀집된 PCB 보드 또는 작은 장치에 배치하는 것을 용이하게합니다..

사용자 정의 캘리브레이션 가능: PCB 보드가 추가 신호 처리 구성 요소 없이 작동 할 수 있도록, PCB 보드의 크기를 줄이십시오.그리고 부품과 관련된 비용 절감 (구매 등), 재고, 조립 등).

비율 아날로그 출력; 또한 I2C 또는 SPI와 호환되는 14비트 디지털 출력을 제공합니다 (적어도 12비트 압력 해상도).

RoHS 표준을 준수합니다

다수의 세계 특허 보호

This series of sensors expands the low-pressure pressure sensor product line in TruStability released in 2009 (60 mbar to 10 bar [1 psi to 150 psi]) and the non-compensated/non-amplified pressure sensor product line released in July 2011 (60 mbar to 10 bar [1 psi to 150 psi]).

잠재적인 적용 분야

의학적:

● 호흡기

● 혈액 분석기

● 다이아리시 장비

● 산소 발전기

● 호흡기

● 수면 무호흡기 기계

● 마취 기계

● 폐 기능 측정기

● 네뷔라이저

● 병원 내 공기 압력 조절

산업용:

● VAV (변형 공기 부피) 제어 시스템

● 공기 유관 의 정적 압력

● 가스 흐름 기기

● 가스 흐름 모니터

● 가스 염색기

● 공기 조절기

● 배로미터

● 흐름을 측정 하는 장치

● 생명 과학

● HVAC (열기, 환기, 에어컨) 필터 막힘 감지 장치

● HVAC 송신기

● 실내 공기의 질

사양:
