제품 상세 정보:
|
| 측정 범위: | 0 - 30 bar | 압력 정확도: | ± 1.5 mbar |
|---|---|---|---|
| 수심 해상도: | 2mm | 출력 신호 유형: | 24- 비트 ADC |
| 공급 전압 범위: | 1.5 - 3.6 V | 스탠드 - 현재: | 25 ℃에서 ≤0.1 μa |
| 강조하다: | 고해상도 압력 센서,수심 측정 압력 센서,보증이 있는 전자 압력 센서 |
||

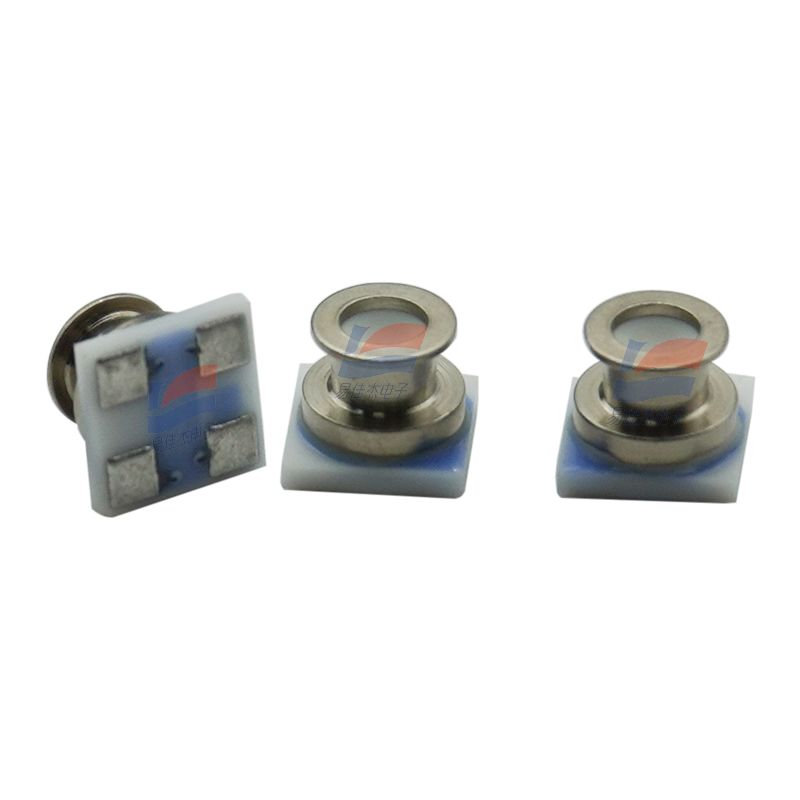

MS5837-30BA 고해상도 수심 측정 시스템용 압력 센서
제품 소개:
MS5837-30BA는 I2C 인터페이스를 갖춘 고해상도 압력 센서입니다. 고선형 압력 센서와 공장에서 내부적으로 보정된 계수를 갖춘 초저전력 24비트 시그마-델타 아날로그-디지털 변환기(ADC)를 포함합니다. 정밀한 24비트 디지털 압력 및 온도 값을 제공할 수 있으며, 다양한 작동 모드를 통해 사용자가 변환 속도와 전류 소비를 최적화할 수 있습니다.
작동 원리:
압전 저항 센서와 센서 인터페이스 IC로 구성됩니다. 주요 기능은 압전 저항 압력 센서의 보상되지 않은 아날로그 출력 전압을 24비트 디지털 값으로 변환하는 것이며, 동시에 센서 온도에 대한 24비트 디지털 값을 제공합니다. 외부 마이크로컨트롤러는 직렬 클럭(SCL) 및 직렬 데이터(SDA) 핀을 통해 데이터를 읽습니다. SDA 핀은 양방향이며, 이 인터페이스는 칩 선택 핀 없이 두 개의 신호선만 사용합니다.
응용 시나리오:
수심 측정 시스템에 주로 사용되며, 고정밀 압력 및 온도 측정 기능으로 인해 고도계, 기상 관측소, 산업용 압력 모니터링과 같은 응용 분야에도 사용할 수 있습니다. 수중 로봇, 다이빙 컴퓨터 등과 같이 고정밀 수심 측정이 필요한 장비에 적합합니다.
| 측정 범위 | 0 - 30 bar |
| 압력 정확도 | ±1.5 mbar |
| 수심 분해능 | 2 mm |
| 출력 신호 유형 | 24비트 ADC |
| 공급 전압 범위 | 1.5 - 3.6 V |
| 작동 전류 | 20.09 μA (오버샘플링 속도와 관련, 예를 들어 오버샘플링 속도가 256일 때 0.63 μA) |
| 대기 전류 | 25℃에서 ≤0.1 μA |
| 작동 온도 범위 | - 20 - 85℃ |
| 과압 범위 | 50 bar |
| 분해능 | 0.2 mbar |
| 변환 시간 | 최소 0.5 ms |
| 인터페이스 유형 | I2C |
| 패키지 치수 | 3.3mm×3.3mm×2.75mm |
| 패키지 유형 | 표면 실장형 (SMD/SMT) |
| 밀봉 설계 | 1.8x0.8 mm O-링용 |
| 장기 안정성 | 우수함 |
